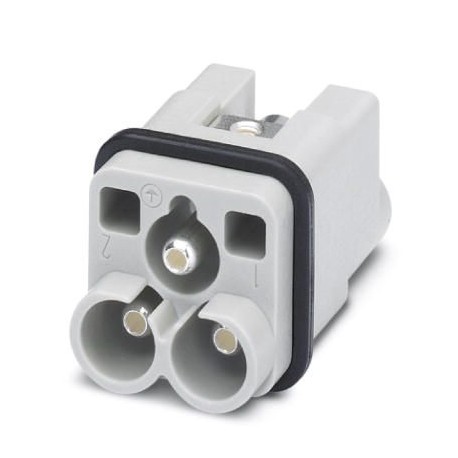

HC-HS 2-D7-ESTS
1586277
PHOENIX_CONTACT
10
Kontakteinsatz
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1586277 |
---|---|
Verpackungseinheit | 10 STK |
Verkaufsschlüssel | D1 - Steckverbinder |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 507 (C-2-2017) |
GTIN | 4046356410229 |
Gewicht pro Stück (exklusive Verpackung) | 23,410 g |
Gewicht pro Stück (inklusive Verpackung) | 23,410 g |
Zolltarifnummer | 85366990 |
Herkunftsland | DE (Deutschland) |
Hinweis | für Gehäuse HC-D7, Axialanschluss 2,0 mm, Innensechskantschlüssel |
---|---|
Der Axialschraubanschluss ist mittels 2 mm-Innensechskantschlüssel zu bedienen (nur für flexible Leiter) | |
Anschlusstechnik | Axialschraubanschluss |
Anzugsdrehmoment | 1,8 Nm |
Verschmutzungsgrad | 3 |
Überspannungskategorie | III |
Polzahl | 2+PE |
Steckzyklen | ≥ 500 |
Baugröße | D7 |
Kontaktnummerierung | 1 - 2 |
Anschlussquerschnitt | 4 mm² ... 10 mm² |
Anschlussquerschnitt AWG | 10 ... 8 |
Abisolierlänge der Einzelader | 8 mm +1 |
Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
Hinweis zur Axialanschlusstechnik: Nur für flexible Adern. Die angegebenen Leiterquerschnitte beziehen sich auf den geometrischen Querschnitt der eingesetzten Leitung. Der Einsatz von Leitungen, deren geometrischer Querschnitt stark vom Nennquerschnitt der Leitung abweicht, ist vor Einsatz zu prüfen. Der Anschlussraum der Axialschraubtechnik ist für feindrähtige Leitungen gemäß VDE 0295 Klasse 5 ausgelegt. Abweichende Leitungsaufbauten (z. B. Klasse 6 Leitungen) sind vor Einsatz zu prüfen. Montagehinweis Vor Montagebeginn ist sicherzustellen, dass die Kegelschraube vollständig zurückgedreht (Kammer ist geöffnet) ist. Ein Verdrillen der Leitungen ist nicht gestattet. Die Adern sind bis zum Anschlag in die Kontaktkammer zu schieben (bis die Isolation am Kontakt anliegt). Ader in Position halten und mit Imbusschlüssel festziehen. Das gebrauchte Aderende ist vor einem erneuten Anschluss abzuschneiden. Das Nachziehen der Anschlussschraube ist, zur Vermeidung von Litzenbruch, nur einmal gestattet. Zur Vermeidung von Beschädigungen am Kontakt ist die Ader / die Leitung in einem angemessenen Abstand zur Anschlussstelle mechanisch abzufangen (z. B. bei Einsatz in einem Blechausschnitt). Hinweise zur fachgerechten Ausführung bietet die DIN VDE 0100-520:2003-06. Nicht benutzte Anschlüsse sind mit maximalem Drehmoment festzuziehen. |
Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (einschließlich Kontakterwärmung) |
---|
Anschluss gemäß Norm | CUL |
---|---|
Bau- und Prüfvorschriften | DIN VDE 0627/86 |
DIN VDE 0110/02.79 | |
DIN VDE 0110-1/04.97 | |
IEC 60664-1, DIN IEC 60512 | |
IEC 60352 | |
Brennbarkeitsklasse nach UL 94 | V0 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
