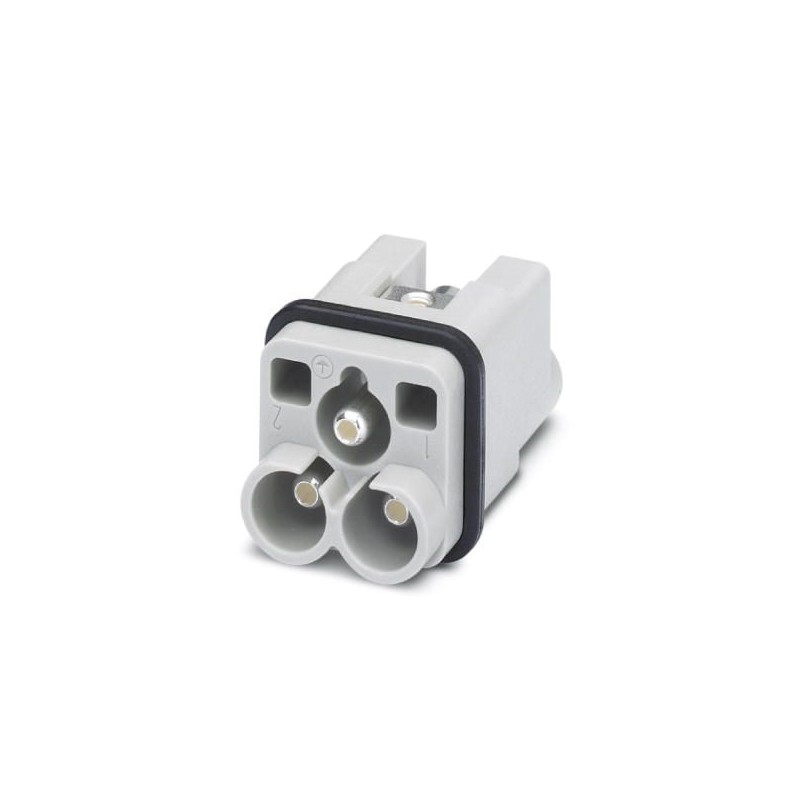

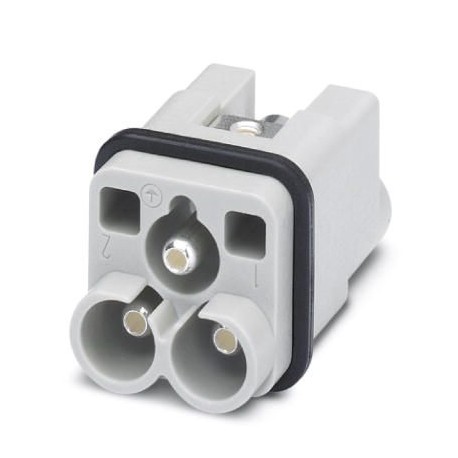

HC-HS 2-D7-ESTS 1586277 PHOENIX CONTACT Inserto de contactos, número de polos: 2+PE, tamaño: D7, contactos d..
HC-HS 2-D7-ESTS
1586277
PHOENIX_CONTACT
10
Inserto de contactos, número de polos: 2+PE, tamaño: D7, contactos de potencia: 2, Macho, Conexión por tornillo axial, 400 V, 40 A, 4 mm² ... 10 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1586277 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BF7ABJ - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 507 (C_2_2017) |
| EAN | 4046356410229 |
| Peso por unidad (sin incluir el embalaje) | 23,410 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Observación | para carcasas HC-D7, conexión axial de 2,0 mm, llave Allen |
|---|---|
| La conexión por tornillo axial debe accionarse con una llave Allen de 2 mm (solo para conductores flexibles) | |
| Técnica de conexión | Conexión por tornillo axial |
| Par de apriete | 1,8 Nm |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 2+PE |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | D7 |
| Numeración de contacto | 1 - 2 |
| Sección de conexión | 4 mm² ... 10 mm² |
| Sección de conexión AWG | 10 ... 8 |
| Longitud a desaislar del conductor individual | 8 mm +1 |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Nota sobre tecnología de conexión axial: Solamente para hilos flexibles. Las secciones del cable especificadas se refieren a la sección geométrica del cable empleado. El inserto de cables cuya sección transversal geométrica difiera mucho de la sección nominal del cable, deberá comprobarse antes de su uso. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables de hilos finos conforme a VDE 0295 clase 5. Las construcciones de cables que difieran (p. ej. cables de clase 6) deberán comprobarse antes de su uso. Indicaciones de montaje Antes de iniciar el montaje deberá cerciorarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Los hilos deberán introducirse en la cámara de contacto hasta el tope (hasta que el aislamiento se ajuste en el contacto). Sujetar el hilo en la posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los extremos usados del hilo. Solamente se podrá reapretar el tornillo de conexión una vez para evitar que se rompan los hilos trenzados. Para evitar daños en el contacto, el hilo/cable deberá sujetarse mecánicamente a una distancia adecuada del punto de conexión (p. ej., si se emplea en una abertura de chapa). Las indicaciones para una ejecución correcta están recogidas en DIN VDE 0100-520:2003-06. Las conexiones no utilizadas deben apretarse con un par de apriete máximo. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 400 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 40 A |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 2 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 2 |
| Diámetro del contacto del enchufe (EF007320) | 4 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 40 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 400 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 4 mm² |
| Sección de conductor conectable (EF007343) | 4 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 21 mm |
| Altura (EF000040) | 40 mm |
| Profundidad (EF000049) | 21 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1586277-HC-HS 2-D7-ESTS | 129 Kbytes |
|
