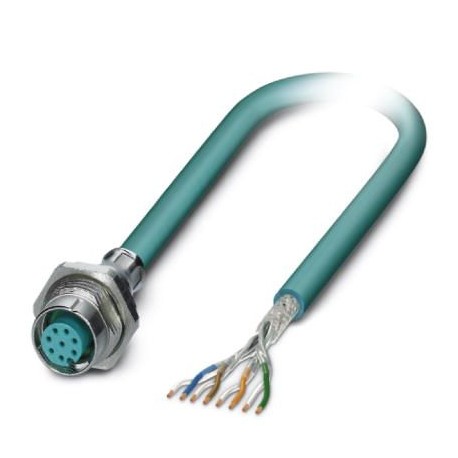

VS-M12FSBP-OE-94C-LI/2,0 1412820 PHOENIX CONTACT Konfektioniertes Ethernet-Kabel, geschirmt, 4-paarig, AWG 2.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VS-M12FSBP-OE-94C-LI/2,0 1412820 PHOENIX CONTACT Konfektioniertes Ethernet-Kabel, geschirmt, 4-paarig, AWG 2..

VS-M12FSBP-OE-94C-LI/2,0

1412820

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Konfektioniertes Ethernet-Kabel, geschirmt, 4-paarig, AWG 26 schleppkettentauglich (19-drähtig), RAL 5021 (wasserblau), M12-Einbaubuchse, Hinterwand-/Schraubmontage mit M16-Gewinde auf freies Leitungsende, Line, Länge 2 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Data plug connectors – PLUSCON data. Cabling - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$64.66
4+$60.73
7+$59.56
10+$58.91
14+$58.44
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Kabellänge2 m

Umgebungsbedingungen

SchutzartIP65
IP67

Allgemeine Daten

HinweisDie angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen.
Bemessungsstrom bei 40 °C2 A
Bemessungsspannung30 V
Polzahl8
Signalart/KategorieEthernet CAT5 (IEC 11801:2002)
ÜberspannungskategorieII
Verschmutzungsgrad3

Kennwerte Kopf 1

Bauform KopfEinbaubuchse gerade M12 SPEEDCON / IP67
Polzahl (Steckgesicht)8
KodierungA (Standard)

Kennwerte Kopf 2

Bauform Kopffreies Leitungsende

Leitung

KabeltypEthernet Schleppkette CAT5
Kabeltyp (Kurzzeichen)94C
UL AWM Style20963 (80 °C / 30 V)
Signalart/KategorieEthernet CAT5 (IEC 11801), 1 GBit/s
Kabelaufbau4x2xAWG26/19; S/UTP
Leiterquerschnitt4x 2x 0,14 mm²
AWG Signalleitung26
Leiteraufbau Signalleitung19x 0,10 mm
Aderdurchmesser inkl. Isolierung1 mm
Aderfarbenweiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun
Paarverseilung2 Adern zum Paar
Gesamtverseilung4 Paare und 5 Füller zur Seele
SchirmungGeflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung90 %
Außenmantel, Farbewasserblau RAL 5021
Wandstärke Außenmantel0,85 mm
Kabelaußendurchmesser D6,9 mm +0,1 mm - 0,2 mm
Mindestbiegeradius, fest verlegt4 x D
Mindestbiegeradius, flexibel verlegt8 x D
Anzahl der Biegezyklen5000000
Mindestbiegeradius, Schleppketteneinsatz7,5 x D
Verfahrgeschwindigkeit3 m/s
Beschleunigung5 m/s²
Zugfestigkeit kurz/dauernd≤ 100 N
Kabelgewicht57 kg/km
Außenmantel, MaterialPUR
Material AderisolationPP
Material Leiterblanke Cu-Litze
Isolationswiderstand≥ 500 MΩ*km
Leiterwiderstand≤ 290 Ω/km
Leitungs-Kapazitätca. 50 nF/km (bei 1 kHz)
Wellenwiderstand100 Ω ±5 Ω (bei 100 MHz)
Signallaufzeit5,3 ns/m
Kopplungswiderstand≤ 100,00 mΩ/m (bei 10 MHz)
Nennspannung Leitung≤ 100 V
Prüfspannung Ader/Ader700 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm700 V (50 Hz, 1 min.)
Flammwidrigkeitnach IEC 60332-1-2
Halogenfreiheitnach IEC 60754-1
Ölbeständigkeitnach EN 60811-2-1
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-20 °C ... 80 °C (Kabel, bewegliche Verlegung)
Umgebungstemperatur (Verlegung)-20 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 80 °C
