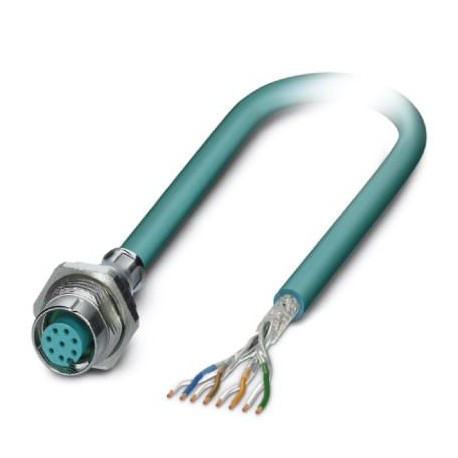

VS-M12FSBP-OE-94C-LI/2,0 1412820 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., índice de protecc..
VS-M12FSBP-OE-94C-LI/2,0
1412820
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., índice de protección: IP65/IP67, longitud de cable: 2 m, número de polos: 8, tipo de conexión: Conexión de cable, Ethernet, se espera que este artículo no contenga plomo a partir del primer trimestre de 2027 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición, 4x2xAWG26/19, S/UTP, azul agua RAL 5021
Conect. enchuf. para apar. pared poster., índice de protección: IP65/IP67, longitud de cable: 2 m, número de polos: 8, tipo de conexión: Conexión de cable, Ethernet, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1260718
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1412820 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABNGAA - |
| Página del catálogo | Página 303 (PC_2011) |
| EAN | 4046356475686 |
| Peso por unidad (sin incluir el embalaje) | 136,100 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| -25 °C ... 85 °C (cable, disposición móvil) |
Datos generales
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 2 A |
| Tensión de dimensionamiento | 30 V |
| Número de polos | 8 |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Descripción alternativa breve del artículo | Cable Ethernet |
| Material contacto | CuZn |
| Material soporte de contactos | PA 6.6 |
| Material superficie del contacto | Ni/Au |
Cable
| Tipo de cable | Cadena de arrastre Ethernet CAT5 |
|---|---|
| Tipo de cable (abreviatura) | 94C |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo de señal/categoría | Ethernet CAT5 (IEC 11801), 1 GBit/s |
| Construcción de cable | 4x2xAWG26/19; S/UTP |
| Sección de conductor | 4x 2x 0,14 mm² |
| Línea de señales AWG | 26 |
| Construcción del conductor cable de señales | 19x 0,10 mm |
| Diámetro de los conductores, aislamiento incluido | 1 mm |
| Colores de conductor | blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón |
| Cableado de pares | 2 conductores como par |
| Cableado total | 4 pares y 4 rellenos como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 90 % |
| Envoltura exterior, color | azul agua RAL 5021 |
| Grosor de pared envoltura exterior | 0,85 mm |
| Diámetro exterior del cable D | 6,9 mm +0,1 mm ... 0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Número de ciclos de flexión | 5000000 |
| Radio de curvatura, inserto de cadenas de arrastre | 7,5 x D |
| Velocidad de avance | 3 m/s |
| Aceleración | 5 m/s² |
| Resistencia a la tracción GRP | ≤ 100 N |
| Peso del cable | 57 kg/km |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PP |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Capacidad de la línea | aprox. 50 nF/km (a 1 kHz) |
| Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
| Atenuación paradiafónica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (a 4 MHz) | |
| 50,3 dB (a 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (a 20 MHz) | |
| 42,9 dB (a 31,25 MHz) | |
| 38,4 dB (a 62,5 MHz) | |
| 35,3 dB (a 100 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Atenuación | 3,2 dB (con 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9,5 dB (a 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (a 20 MHz) | |
| 17,1 dB (a 31,25 MHz) | |
| 24,8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 100,00 mΩ/m (a 10 MHz) |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 700 V (50 Hz, 1 min) |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | según EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
|---|
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027060300eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Tipo de cable (EF000081) | S/UTP |
| Categoría (EF001619) | Otros |
| Longitud (EF001438) | 2 m |
| Tipo de conector Conector 1 (EF002505) | Otros |
| Tipo de conector Conector 2 (EF002506) | Otros |
| Color de cubierta exterior (EF001618) | Otros |
| Ojal de protección contra pliegues (EF002435) | Moldeado |
| Pestillo de protección (EF005199) | No |
| Resistente al aceite según EN IEC 60811-404 (EF009770) | No |
| Construcción del cable (EF003433) | Otros |
| Asignación de pines (EF000940) | 1:1 |
| Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) | No |
| Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1412820-VS-M12FSBP-OE-94C-LI/2,0 | 149 Kbytes |
|
