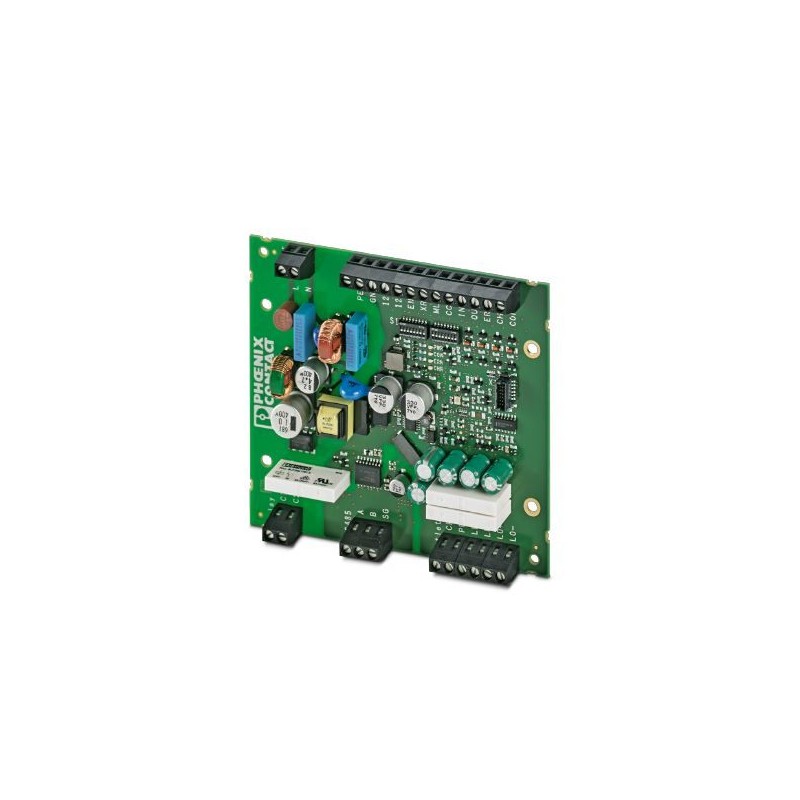

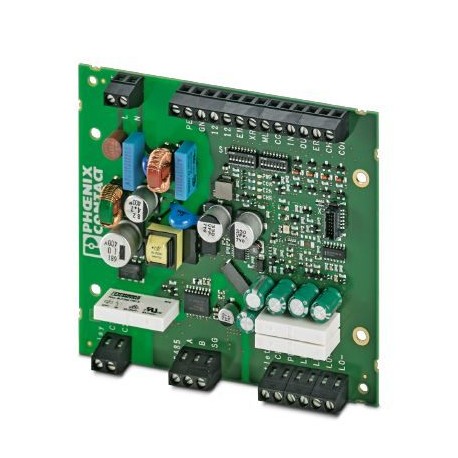

EV-CC-AC1-M3-CBC-SER-PCB
1622453
PHOENIX_CONTACT
1
AC-Ladesteuerung
Industrie- und Sondersteckvorrichtungen > Ladesteuerung E-Mobility
E-Mobilität
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1622453 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | Q1 - Elektromobilität |
Katalogseite | Seite 763 (C-2-2017) |
GTIN | 4055626039770 |
Gewicht pro Stück (exklusive Verpackung) | 293,000 g |
Gewicht pro Stück (inklusive Verpackung) | 313,000 g |
Zolltarifnummer | 85371098 |
Herkunftsland | DE (Deutschland) |
Produkttyp | AC-Ladesteuerung für private und gewerbliche Applikationen (EU/CN) |
---|---|
Ausführung | als unlackierte Platine |
Normen/Bestimmungen | IEC 61851-1 |
GB/T 18487.1-2015 | |
SAE J1772 | |
Lademodus | Mode 3, Case B + C |
Anzahl unterstützte Ladepunkte | 1 |
Verriegelungsfreigabe bei Netzausfall | Integrierte Freigabefunktion des Verriegelungsaktuators zum Trennen von Infrastruktur-Ladestecker und Infrastruktur-Ladedose |
Konformität | CE-konform |
Umgebungstemperatur (Betrieb) | -35 °C ... 70 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Zulässige Luftfeuchtigkeit (Betrieb) | 30 % ... 95 % |
Schutzart | IP00 |
Anzahl digitaler Eingänge | 5 |
---|---|
Frequenzbereich | 50 Hz ... 60 Hz |
Nennleistungsaufnahme | < 0,5 W (Leerlauf) |
Nennstrom IN | ≤ 1 mA |
Eingangsnennspannung UN | 12 V |
Eingangsspannungsbereich U1 | 0 V ... 3 V (Aus) |
Eingangsspannungsbereich U2 | 9 V ... 15 V (Ein) |
Ansteuerung Ladeschütz | Relais Ausgang C1,2 |
---|---|
Schaltleistung minimal | 1500 VA |
Schaltspannung maximal | 250 V AC (Externe Versorgung) |
Schaltstrom maximal | 6 A |
Ansteuerung Verriegelungsaktuator | Relais Ausgang LO+/- |
Schaltleistung minimal | 24 VA |
Schaltspannung maximal | 12 V (Interne Versorgung) |
Schaltstrom maximal | 2 A |
Ansteuerung weiterer Funktionen | 4 digitale Ausgänge |
---|---|
Anschlusstechnik | Schraubanschluss |
Maximale Ausgangsspannung | 30 V |
Maximaler Ausgangsstrom | 0,5 A (Summenstrom für alle Ausgänge; intern versorgt) |
0,6 A (je Ausgang; extern versorgt) |
Anzahl Schnittstellen | 1 |
---|---|
Bussystem | RS-485 |
Anschlussart | Schraubanschluss |
Übertragungsrate | 9,6 kBit/s (Standard) |
9,6 kBit/s ... 19,2 kBit/s (einstellbar) | |
Datenflusskontrolle/Protokolle | Modbus/RTU (Slave) |
Anschlussart | Schraubanschluss |
---|---|
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt AWG | 24 ... 12 |
Versorgungsspannung | 230 V |
---|---|
Versorgungsspannungsbereich | 100 V AC ... 240 V AC (Nennspannungsbereich) |
Stromaufnahme maximal | 40 mA |
Nennleistungsaufnahme | < 1 W (Leerlauf) |
Frequenzbereich | 50 Hz ... 60 Hz |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
