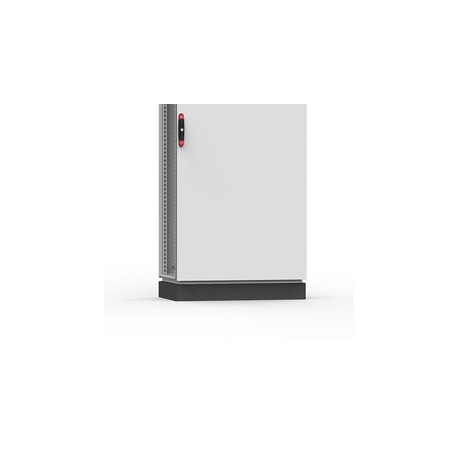

PF1040 nVent HOFFMAN Sockel front/rück, 100x400 PF1040

Beschreibung:

Die Vorder- und Rückblenden erlauben eine uneingeschränkte Verkabelung nach VDE 0113 Standard. Der Sockel besteht aus 4 Ecksegmenten mit abnehmbaren Frontblenden. Die Seitenblenden PS müssen separat bestellt werden. Es gibt alternativ 100 mm und 200 mm hohe Sockel. 200 mm hohe Sockel werden mit 2 abnehmbaren Rückblenden von je 100 mm Höhe geliefert. Die Frontblende besteht aus einem Stück von 200 mm Höhe. Alle Blenden sind zweifach abgekantet.

Material:

Eckstücke: 2 mm Stahlblech, Panele: 1,5 mm Stahlblech.

Oberfläche:

RAL 7022, Pulver-Strukturlackierung.

Verpackungseinheit:

1 Satz aus 4 Ecksegmenten mit Blenden: 1 Front- und 1 Rückblende (2 Rückblenden bei 200 mm hohen Sockeln) mit Montagematerial, auch für Seitenblenden PS und Sockelverstärkungsprofile PCP.

Montagemöglichkeiten:

Fügen Sie die Seitenblenden PS zur Komplettierung des Sockels hinzu. Beim Anreihen von Schränken wird empfohlen die Profile PCP als Kabelträger und für mehr Steifigkeit zu einzusetzten.

Feature:

Painted steel plinth with front and rear removable panels for mild steel floor standing enclosures.

Advantage:

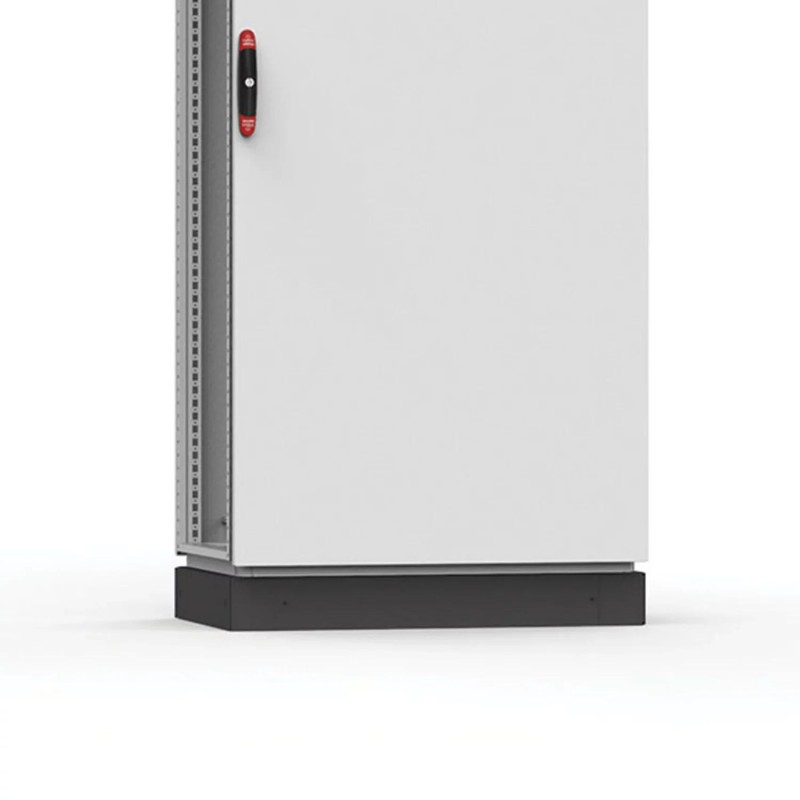

The plinth is mounted underneath the enclosure to provide extra space between the installation floor and the enclosure's bottom plates, this space is accessible by removing the front or rear panel.

Benefit:

Installing cables into the enclosure can be done easily as the plinth creates extra space below the enclosure. This extra space allows the installer to route the cables through the plinths for bayed enclosures. The plinth allows enclosures to be fixed to the floor without the need for interior access.

Comment:

The front and rear plinth PF, must be mounted along with side panels PS. If creating an enclosure system with multiple enclosures then the side panels are required to be mounted at the beginning and end only. To reinforce the combined plinths, plinth combining profiles PCP/PCPK, should be used.
