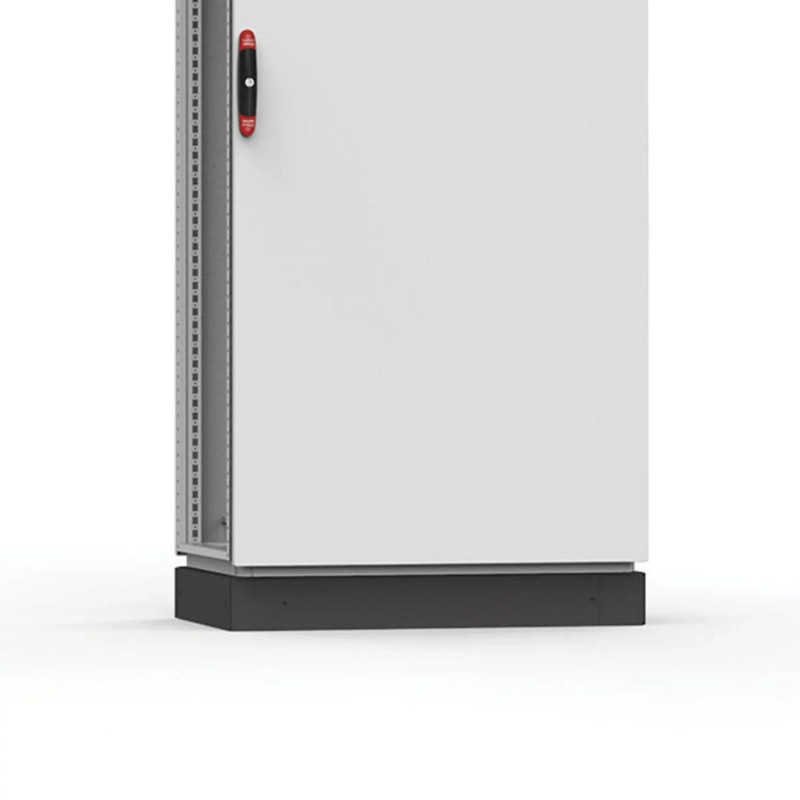

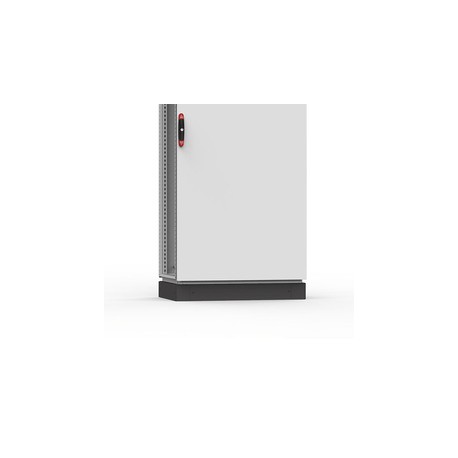

PF1040 nVent HOFFMAN Zócalo del./trasero, 100x400 PF1040

Descripción:

Sección frontal y posterior de zócalo. Permiten el cableado sin ninguna restricción y según la norma VDE 0113. El zócalo esta formado por cuatro escuadras con tapas frontales desmontables. Las tapas laterales PS se piden por separado. Disponible en alturas de 100 y 200 mm. Los zócalos de 200 mm se suministran con tapa posterior para cableado formada por dos paneles desmontables de 100 mm. La placa frontal es de una pieza de 200 mm de alto. Todos los paneles tienen doble plegado en cada lado para una mayor rigidez.

Material:

Piezas de esquina de 2 mm, paneles en chapa de acero de 1,5 mm.

Acabado:

Pintado al polvo, texturado, RAL 7022.

Cantidad por embalaje: :

1 conjunto de 4 piezas de esquina incluyendo cubiertas. 1 panel frontal y 1 posterior (2 paneles posteriores en zócalos de 200 mm de alto) con material de montaje. Accesorios de montaje para los paneles laterales PS y perfiles transversales PCP.

Instrucciones de montaje:

Añada los laterales PS para completar el zócalo. Cuando combinen armarios se recomienda añadir paneles transversales PCP para soporte de cables y mayor rigidez.

Feature:

Painted steel plinth with front and rear removable panels for mild steel floor standing enclosures.

Advantage:

The plinth is mounted underneath the enclosure to provide extra space between the installation floor and the enclosure's bottom plates, this space is accessible by removing the front or rear panel.

Benefit:

Installing cables into the enclosure can be done easily as the plinth creates extra space below the enclosure. This extra space allows the installer to route the cables through the plinths for bayed enclosures. The plinth allows enclosures to be fixed to the floor without the need for interior access.

Comment:

The front and rear plinth PF, must be mounted along with side panels PS. If creating an enclosure system with multiple enclosures then the side panels are required to be mounted at the beginning and end only. To reinforce the combined plinths, plinth combining profiles PCP/PCPK, should be used.
