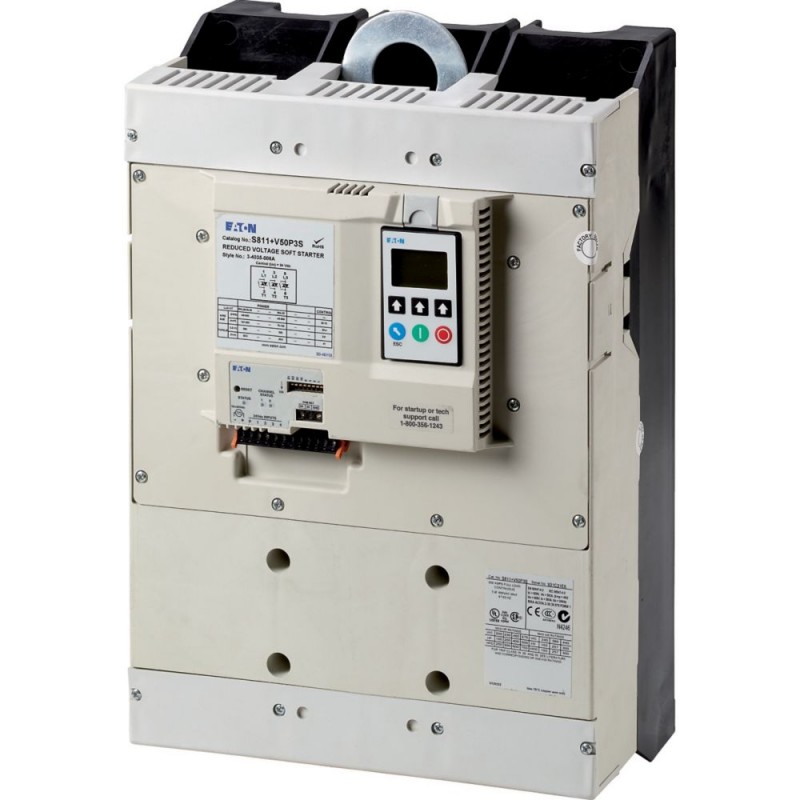

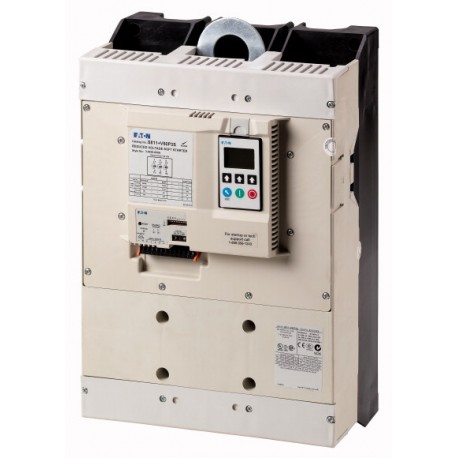

Normen und Bestimmungen
IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Approbationen
UL
CSA
c-Tick
CCC
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-10
UmgebungstemperaturBetrieb [ϑ]
-30 - +50 °C
UmgebungstemperaturLagerung [ϑ]
-50 - +70 °C
Aufstellungshöhe
0 - 2000 m, darüber hinaus je 100 m 0,5% Derating m
SchutzartSchutzart
IP20 (Klemmen IP00)
Schutzarteingebaut
Mit optionalen Klemmen-Abdeckungen SS-IP20-N kann Schutzart IP20 von allen Seiten erzielt werden.
Berührungsschutz
finger- und handrückensicher
Überspannungskategorie/Verschmutzungsgrad
II/3
Funkstörgrad (IEC/EN 55011)
A
Verlustleistung statisch, stromunabhängig [Pvs]
56 W
Bemessungsbetriebsspannung [Ue]
200 - 600 V AC
Netzfrequenz [fLN]
50/60 Hz
Bemessungsbetriebsstrom [Ie]AC-53, In-Delta [Ie]
623 A
Bemessungsbetriebsstrom [Ie]AC-53 [Ie]
361 A
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 230 V, 50 Hz [P]
110 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 400 V, 50 Hz [P]
200 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 500 V, 50 Hz [P]
250 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 200 V, 60 Hz [P]
125 HP
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 230 V, 60 Hz [P]
125 HP
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 460 V, 60 Hz [P]
300 HP
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 600 V, 60 Hz [P]
350 HP
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 230 V, 50 Hz [P]
200 kW
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 400 V, 50 Hz [P]
315 kW
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 500 V, 50 Hz [P]
450 kW
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 230 V, 60 Hz
250 HP
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 480 V, 60 Hz
500 HP
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 600 V, 60 Hz [P]
500 HP
Überlastzyklus: nach IEC/EN 60947-4-2AC-53a
360 A: AC-53a: 4.0 - 32: 99 - 3
Überlastzyklus: nach IEC/EN 60947-4-2interne Bypass-Kontakte
✓
KurzschlussfestigkeitZuordnungsart „1“
NZMN3-S400
Leistungsleitungeneindrähtig
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mm2
Leistungsleitungenfeindrähtig mit Aderendhülse
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mm2
Leistungsleitungenmehrdrähtig
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mm2
Leistungsleitungenein- oder mehrdrähtig
2 x (4 - 500 kcmil)
4 x (4 - 500 kcmil)
6 x (4 - 500 kcmil) AWG
Steuerleitungeneindrähtig
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
Steuerleitungenfeindrähtig mit Aderendhülse
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
Steuerleitungenmehrdrähtig
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
Steuerleitungenein- oder mehrdrähtig
27 x (12 - 14)
2 x (12 - 14) AWG
SteuerleitungenAnzugsdrehmoment
0,4 Nm
SteuerleitungenSchraubendreher
0,6 x 3,5 mm
Digital-EingängeSteuerspannungDC-betätigt
24 V DC +10 %/- 10 % V DC
Digital-EingängeStromaufnahme 24 Vexterne 24 V
150 mA
Digital-EingängeStromaufnahme 24 Vexterne 24 V (ohne Last)
100 mA
Digital-EingängeAnzugsspannungDC-betätigt
21.6 - 26.4 V DC
Digital-EingängeAbfallspannung [x Us]DC-betätigtAbfallspannung DC-betätigt maxim.
3 V DC
Digital-EingängeAnzugszeitDC-betätigt
100 ms
Digital-EingängeAbfallzeitDC-betätigt
100 ms
ReglerversorgungSpannung [Us]
24 V DC +10 %/- 10 % V
ReglerversorgungStromaufnahme [Ie]
< 1400 mA
ReglerversorgungStromaufnahme Spitzenbelastung (Bypass schließen) bei 24 V DC [IPeak]
10/150 A/ms
ReglerversorgungHinweis
Externe Versorgungsspannung
AnalogeingängeAnzahl Stromeingänge
1
AnalogeingängeStromeingang
4 - 20 mA
Relaisausgängedavon programmierbar
2
RelaisausgängeSpannungsbereich
120 V AC/DC V AC
RelaisausgängeStrombereich AC-11
3 A, AC-11 A
RampenzeitenHochlaufzeitHochlaufzeit maxim.
180 s
RampenzeitenVerzögerungszeit
0 - 60 s
Startspannung (= Abschaltspannung)Startspannung maxim.
85 %
StartspannungStartspannung maxim.
85 %
Kick-StartSpannungKick-Start Spannungmaxim.
100 %
Kick-StartDauer50 HzKick-Start Dauer 50 Hz maxim.
2000 ms
Kick-StartDauer60 HzKick-Start Dauer 60 Hz maxim.
2000 ms
AnwendungsgebieteAnwendungsgebiete
sanftes Starten von Drehstrom-Asynchronmotoren
Anwendungsgebiete3-phasige Motoren
✓
schnelles Schalten (Halbleiterschütz)
- (minimale Rampenzeit 1s)
Wendestarter
externe Lösung erforderlich (Wendeschütze)
Unterdrückung von Einschalttransienten
✓
Unterdrückung von Gleichstromanteilen bei Motoren
✓
Potentialtrennung zwischen Leistungsteil und Ansteuerung
✓
Kommunikationsschnittstellen
Modbus RTU
