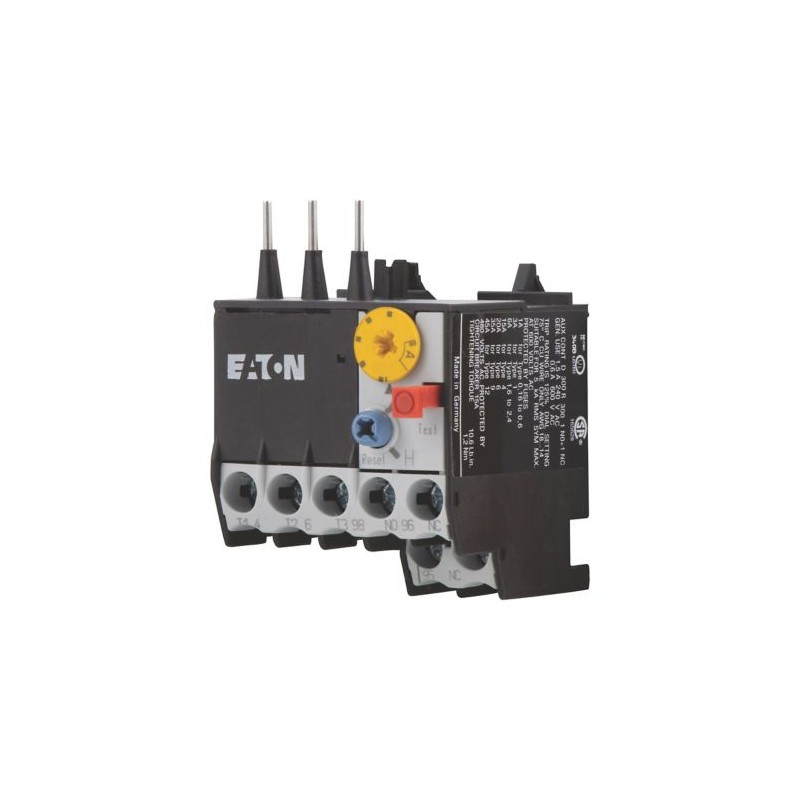

Normen und Bestimmungen
IEC/EN 60947, VDE 0660, UL, CSA
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
Arbeitsbereich nach IEC/EN 60947
PTB: -5 °C bis +55 °C
Umgebungstemperaturoffen
-25 - +50 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
Temperaturkompensation
kontinuierlich
Schockfestigkeit
10
Halbsinus
Schockdauer 10 ms g
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Aufstellungshöhe
max. 2000 m
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V
Bemessungsbetriebsspannung [Ue]
690 V AC
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
300 V AC
Sichere Trennung nach EN 61140zwischen den Hauptstrombahnen
300 V AC
Temperaturkompensationsrestfehler > 40 ºC
≦ 0.25 %/K
Stromwärmeverluste (3 Strombahnen)unterer Wert des Einstellbereichs
2.5 W
Stromwärmeverluste (3 Strombahnen)oberer Wert des Einstellbereichs
4.8 W
Anschlussquerschnitteeindrähtig
1 x (0.75 - 2.5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.5 - 1.5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
18 - 14 AWG
WerkzeugePozidriv-Schraubendreher
2 Größe
WerkzeugeSchlitzschraubendreher
0.8 x 5.5 mm
Hilfs- und Steuerstromkreise
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Anschlussquerschnitteeindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
2 x (18 - 12) AWG
WerkzeugePozidriv-Schraubendreher
2 Größe
WerkzeugeSchlitzschraubendreher
0.8 x 5.5 mm
Bemessungsisolationsspannung Hilfskreis [Ui]
500 V AC
Bemessungsbetriebsspannung [Ue]
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
250 V AC
konventioneller thermischer Strom [Ith]
6 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer120 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer220 V 230 V 240 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer380 V 400 V 415 V [Ie]
0.7 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer500 V [Ie]
0.5 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner120 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner220 V 230 V 240 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner380 V 400 V 415 V [Ie]
0.7 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner500 V [Ie]
0.5 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms
Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe.
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Kurzschlussfestigkeit ohne Verschweißenmax. Schmelzsicherung
4 A gG/gL
Hinweise
Umgebungstemperatur: Arbeitsbereich nach IEC/EN 60947, PTB: -5 °C bis +50°C
Anschlussquerschnitte Hauptstrombahnen eindrähtig und feindrähtig mit Aderendhülse: Bei Verwendung von 2 Leitern gleichen Querschnitt verwenden.
Approbierte Leistungsdaten
HilfsschalterPilot DutyAC-betätigt
D300
HilfsschalterPilot DutyDC-betätigt
R300
HilfsschalterGeneral UseAC
240 V/1,5 A
600 V/0,6 A V
Short Circuit Current RatingBasic RatingHinweis
CB für max. 480 V
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fuse
6 A
Short Circuit Current RatingBasic Ratingmax. CB
15 A
