> >>V-M20 206910 XTPAXMCG20 ELECTRIC Kabelverschraubung, M20, RAL 7035, IP68
Vorheriges Produkt Nächstes Produkt

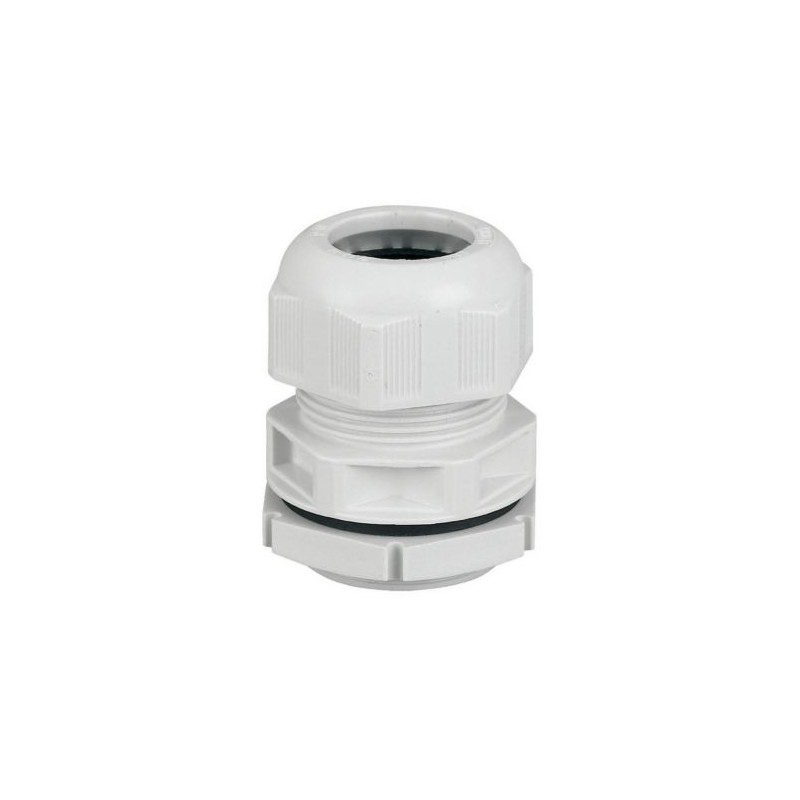

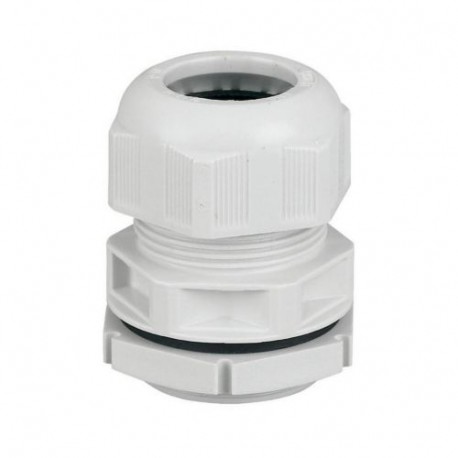

V-M20 206910 XTPAXMCG20 EATON ELECTRIC Kabelverschraubung, M20, RAL 7035, IP68 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

V-M20 206910 XTPAXMCG20 EATON ELECTRIC Kabelverschraubung, M20, RAL 7035, IP68

V-M20

206910

XTPAXMCG20

EATON-MOELLER

Kabelverschraubung, M20, RAL 7035, IP68

V-M20

Mehr Infos


Einführungssysteme für Kabel/Leitungen > Kabelverschraubung

Isolierstoffgehäuse

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1.97
Stückpreis: $1.97

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Kabelverschraubung, M20, RAL 7035, IP68
Kabelverschraubung, Leitungseinführung=M20, Bohrungsdurchmesser=20.5mm, Verwendung Kabel NYM/NYY, 4-adrig=H05VV-F4x2.5/3x4, NYM 5x1.5/5x2.5qmm , Schutzart IP68 bis 5 bar (30min), Polyamid, halogenfrei, RAL 7035, mit Gegenmutter und integrierter Zugentlastung, Brandklasse V2 nach UL94,

Lieferprogramm

Sortiment
Allgemeines Schaltschrankzubehör
Zubehör
Kabelmanagement
Sortiment
Zusatzausrüstung
Grundfunktion Zubehör
Kabelverschraubung
Sortiment
Zusatzausrüstung
Grundfunktion
Zusatzausrüstung RA-DI
Leitungseinführung
M20
Bohrungsdurchmesser
20,5 mm
Leitungsaußendurchmesser
6 - 13 mm
Verwendung Kabel NYM/NYY, 4-adrig
H05VV-F4 x 2.5/3 x 4,
NYM 5 x 1.5/5 x 2.5 mm2
Beschreibung
Brandklasse V2 nach UL94
mit Gegenmutter und integrierter Zugentlastung
Werkstoff
Polyamid
halogenfrei
Oberflächenbeschaffenheit
RAL 7035
Information zum Lieferumfang
mit Gegenmutter und integrierter Zugentlastung
Schutzart
IP68 bis zu 5 bar (30 min)
Einzelgerät/Komplettgerät
Einzelgerät
Anbindung an SmartWire-DT
nein

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947
VDE 0660
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
-25 - +70
Einbaulage
Nach Bedarf
Überspannungskategorie/Verschmutzungsgrad
III/3
Schutzart
IP68 bis zu 5 bar (30 min)
Strombahnen
Bemessungsisolationsspannung [Ui]
500 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Material
Werkstoff
Polyamid
halogenfrei
Farbe
Grau, RAL 7035
Temperaturbeständig
-20 °C - 100 °C, kurzzeitig bis ca. 120 °C
Chemische Beständigkeit
Beständig gegen: Aceton, Benzin, Benzol, Dieselöl, Fette, Öle, Lösungsmittel für Farben und Lacke
Spannungsrissgefahr
niedrig
Flammwidrigkeit
Glühdrahtprüfung 750 °C nach EN 60695-2-11
Brandklasse nach UL94
V2
Mechanische Größen
Überspannungskategorie/Verschmutzungsgrad
III/3

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C

Technische Daten nach ETIM 9.0

Cable and wire entry systems (EG000009) / Kabelverschraubung (EC000441)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Kabelverschraubung / Kabelverschraubung (Elektroinstallation) (ecl@ss13-27-14-08-01 [AFR797008])
Gewindeart
metrisch
Gewindenennmaß metrisch/PG
20
Gewindenennmaß in Zoll NPT/Gasrohrgewinde
sonstige
Gewindesteigung
1.5 mm
Gewindelänge
10 mm
Schlüsselweite
30 mm
Sechskant Eckmaß
0 mm
Geeignet für Kabeldurchmesser
6 - 13 mm
Werkstoff
Kunststoff
Werkstoffgüte
Polyamid (PA)
Oberflächenschutz
unbehandelt
Halogenfrei
ja
Glasfaserverstärkt
nein
Schutzart (IP)
IP68
Schlagfest
ja
Farbe
grau
RAL-Nummer
7035
Biegeschutz
nein
Mit Gegenmutter
ja
In Öffnung einrastend
nein
Ausführung
gerade
Mehrfach Dichteinsatz
nein
Flachkabelverschraubung
nein
Mit Zugentlastung
ja
Art der Dichtung
ausschneidbarer Dichtring
Teilbare Verschraubung
nein
Einsatztemperatur
-20 - 120 °C
Explosionsgeprüfte Ausführung
nein
Für Ex-Zone Gas
ohne
Für Ex-Zone Staub
ohne
Für bewehrte Kabel
nein
EMV-Ausführung
nein
Geschirmt
nein
Druckausgleichend
nein

Approbationen

Specially designed for North America
No
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Datasheet - PDF

▲
Titel: Größe: Typ:
V-M20 XTPAXMCG20 206910 DE_206910.pdf 115 Kbytes V-M20 XTPAXMCG20 206910 DE_206910.pdf
