> EATON - MOELLER>Elektronische Leistungsschalter>PKE-SWD-SP 150614 ELECTRIC Funktionselement, SWD, PKE/XTPE
Vorheriges Produkt Nächstes Produkt

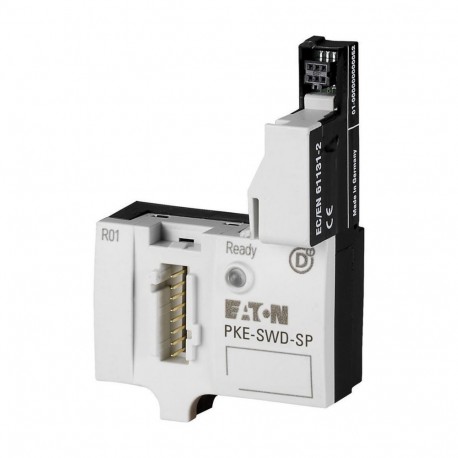

PKE-SWD-SP 150614 EATON ELECTRIC Funktionselement, SWD, PKE/XTPE Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKE-SWD-SP 150614 EATON ELECTRIC Funktionselement, SWD, PKE/XTPE

PKE-SWD-SP

150614

EATON-MOELLER

Funktionselement, SWD, PKE/XTPE

PKE-SWD-SP

Eaton Moeller® series PKE Funktionselement, SmartWire-DT, PKE / XTPE

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik

Elektronische Leistungsschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $104.96
Stückpreis: $104.96

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKE Function element
Katalognummer
150614
Produkt Länge/Tiefe
71 mm
Produkthöhe
46.8 mm
Produktbreite
45 mm
Produktgewicht
0.028 kg
Zertifikat(e)
CSA
UL
CE
UL508
CSA-C22.2 No. 14
CSA Class No.: 3211-07
UL Category Control No.: NKCR
CSA File No.: 165628
IEC60847-4-1
UL File No.: E29184
IEC/EN 61131-2
UL Category Control No.: NLDX, NLDX7
EAN
4015081468669
Modellcode
PKE-SWD-SP

Merkmale und Funktionen

Funktionen
Motorschutz
Anzeige des Sollwerts der Überlastauslöser
Anzeige des Schützzustandes PKE
Anzeige der Ausgelöstmeldungen (Überlast, Kurzschluss,…)
Anzeige der Teile-Nr. des Auslöseblocks
Anzeige des Motorstroms in %
Anzeige des thermischen Motorbildes in %
Fernabschaltung des Motorschutzschalters
Motorschutz für Schweranlauf
Anzeige der eingestellten Nachlaufzeit (CLASS)
Zum Anschluss des Motorschutzschalters mit PKE-XTU(W)A-...-Auslöseblöcken (Motorschutz) an SmartWire-DT

Allgemein

Art des Zubehörs/Ersatzteils
Kommunikation und Messfunktion
Stromverbrauch
35 mA, SmartWire-DT-Netzwerk, 15-V-SWD-Versorgung
Schutzart
IP20
Überspannungskategorie
II
Verschmutzungsgrad
2
Produktkategorie

Umgebungsbedingungen, Mechanik

Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
Wie PKE12/35/65
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungstemperatur Lagerung - min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Relative Luftfeuchtigkeit
5 - 95 % (ohne Betauung, IEC/EN 60068-2-30)

Elektromagnetische Verträglichkeit

Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Berstimpuls
1 kV, SmartWire-DT Leitung, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, CAN/DP-Buskabel, SmartWire-DT Leitungen, entsprechend IEC/EN 61131-2, Level 3
Kontaktentladung
4 kV, entsprechend IEC/EN 61131-2, Level 2 (Stufe 2), ESD
Elektromagnetische Felder
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
Einströmung
10 V (IEC/EN 61131-2:2008, Stufe 3)
Funkstörklasse
Klasse A (EN 55011)

Kommunikation

Adressierung
Automatische Adresseinstellung
Anbindung an SmartWire-DT
Ja
Anschlussart
SWD: Stecker, 8-polig
Externer Gerätestecker SWD4-8SF2-5, SmartWire-DT
LED-Anzeige
Statusanzeige des SmartWire-DT Netzwerks: Grüne LED
Stati.
SmartWire-DT Teilnehmer, SmartWire-DT-Netzwerk

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
PKE-SWD-SP PKE-SWD-SP 150614 DE_150614.pdf 5 Mbytes PKE-SWD-SP PKE-SWD-SP 150614 DE_150614.pdf
