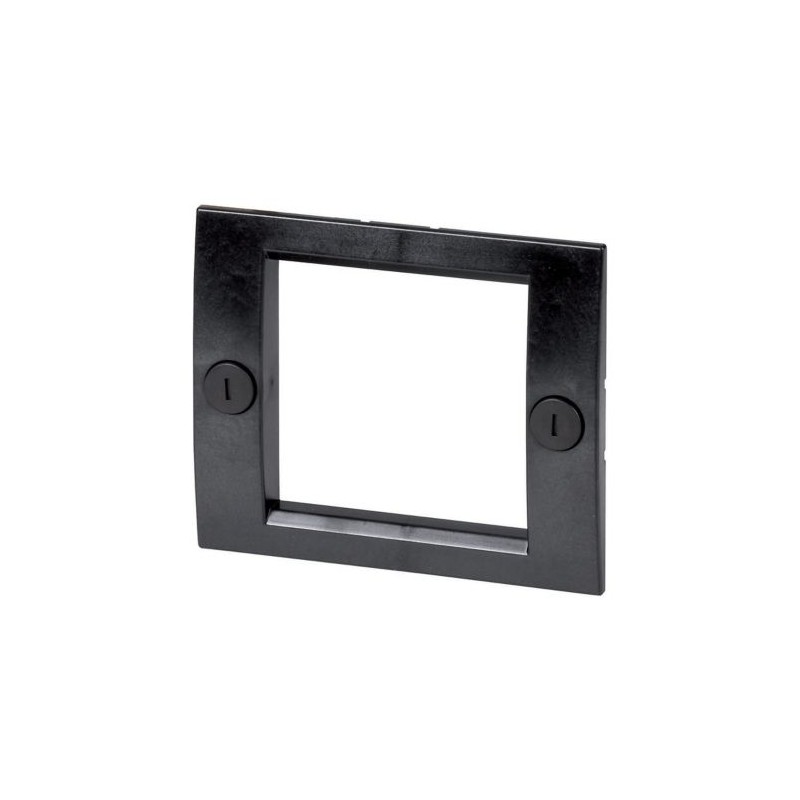

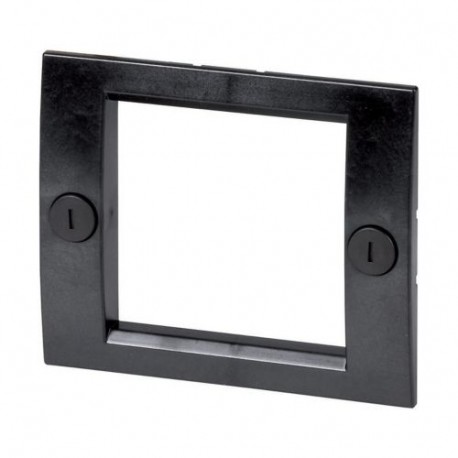

NZM3-XBR 284645 0004359014 EATON ELECTRIC Blendrahmen, NZM Baugrösse 3
NZM3-XBR
284645
0004359014
EATON-MOELLER
Blendrahmen, NZM Baugrösse 3
Elektroverteiler-Systeme (inkl. Installationsverteiler) > Abdeckung für Verteilerfeld
Leistungsschalter NZM Zubehör
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Blendrahmen, NZM Baugrösse 3
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Für Kipphebel, Drehgriff mit Drehantrieb und Fernantrieb Schutzart IP40. Für rechteckigen Ausschnitt von Türen und Gehäusen mit Materialstärken von 1.5-5mm. Außenwarnschild/Bezeichnungsschild einclipsbar. NZM4-XBR nicht kombinierbar mit Drehgriff mit Drehantrieb. Verwendbar für: NZM3(-4), PN3(-4), N(S)3(-4)
Lieferprogramm
Sortiment
Zusatzausrüstung
Zubehör
Blendrahmen
Norm/Zulassung
UL/CSA, IEC
Baugröße
NZM3
Beschreibung
Für Kipphebel, Drehgriff mit Drehantrieb und Fernantrieb
Schutzart
IP40
verwendbar für
NZM3(-4)
PN3(-4), N(S)3(-4)
PN3(-4), N(S)3(-4)
Hinweise
Für rechteckigen Ausschnitt von Türen und Gehäusen mit Materialstärken von 1.5 - 5 mm.
Außenwarnschild/Bezeichnungsschild einclipsbar.
NZM4‐XBR nicht kombinierbar mit Drehgriff mit Drehantrieb.
Daten für Bauartnachweis nach IEC/EN 61439
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Distribution boards (EG000023) / Abdeckung für Verteilerfeld (EC000775)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Elektroverteiler-System (inklusive Installationsverteiler) / Abdeckung für Verteilerfeld (ecl@ss13-27-14-24-14 [ACN397016])
Höhe
132 mm
Breite
193.5 mm
Tiefe
17.5 mm
Anzahl der Reihen
Werkstoff
Kunststoff
Scharnierend
nein
Schnellschließend
nein
Schutzart (IP)
IP40
Farbe
schwarz
Transparent
nein
Approbationen
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| NZM3-XBR 0004359014 284645 DE_284645.pdf | 110 Kbytes |
 |
