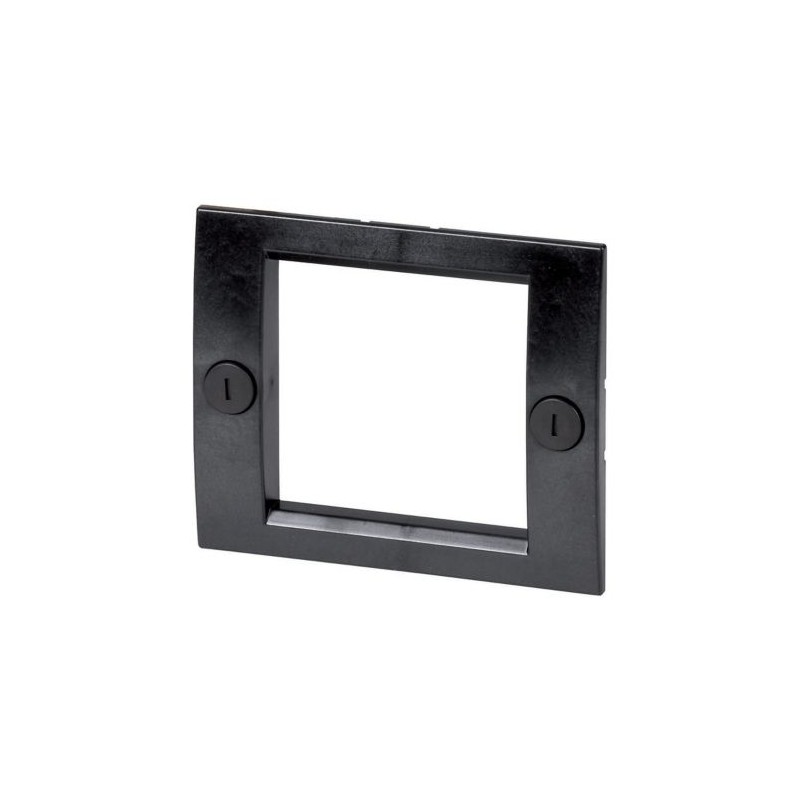

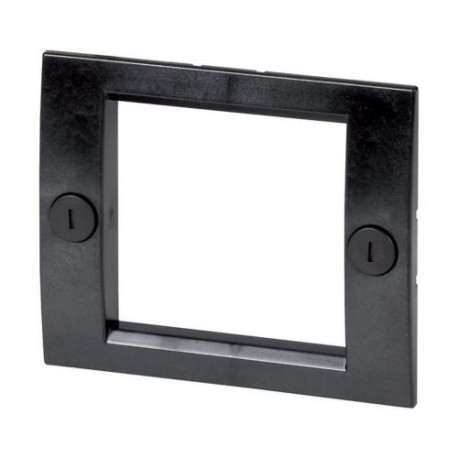

NZM3-XBR 284645 0004359014 EATON ELECTRIC Cadre d'étanchéité, pour NZM3
NZM3-XBR
284645
0004359014
EATON-MOELLER
Cadre d'étanchéité, pour NZM3
Systèmes d'enveloppes (y compris coffrets d'installation) > Plastron pour coffret de distribution
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Cadre d'étanchéité, pour NZM3
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarque : pour levier à bascule, poignée rotative avec adaptateur de commande rotative et télécommande degré de protection IP40. Pour découpe rectangulaire de porte et de coffret épaisseur 1.5 à 5 mm. Plaque d’avertissement/étiquette de repérage à clip. Cadre NZM4-XBR non associable à la poignée rotative avec adaptateur de commande rotative. Utilisation : NZM3(-4), PN3(-4), N(S)3(-4)
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Cadre d'étanchéité
norme / homologation
UL/CSA, IEC
Taille
NZM3
Description
Pour levier à bascule, commande rotative avec adaptateur pour commande par poignée rotative et télécommande
Degré de protection
IP40
Utilisation avec
NZM3(-4)
PN3(-4), N(S)3(-4)
PN3(-4), N(S)3(-4)
Remarques
Pour découpe rectangulaire des portes et coffrets avec une épaisseur de 1.5 - 5 mm.
plaque d'avertissement et/ou plaque signalétique à clip
NZM4‐XBR non combinable avec une poignée rotative dotée d'un adaptateur pour commande rotative
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Distribution boards (EG000023) / Plastron pour coffret de distribution (EC000775)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Capot pour tableau modulaire (ecl@ss13-27-14-24-14 [ACN397016])
hauteur
132 mm
largeur
193.5 mm
profondeur
17.5 mm
nombre de rangées
matériau
plastique
à charnière
non
à fermeture rapide
non
indice de protection (IP)
IP40
couleur
noir
transparent
non
Homologations
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| NZM3-XBR 0004359014 284645 FR_284645.pdf | 110 Kbytes |
 |
