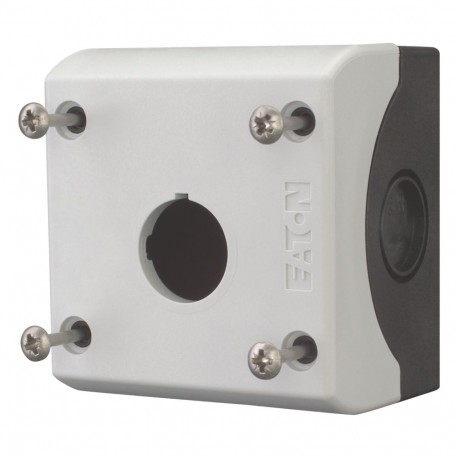

M22-I1 216535 M22-I1Q EATON ELECTRIC Aufbaugehäuse, 1 Einbaustelle
M22-I1
216535
M22-I1Q
EATON-MOELLER
Aufbaugehäuse, 1 Einbaustelle
M22-I1
Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte
Hilfskontroll- und Signalelemente
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Aufbaugehäuse, 1 Einbaustelle
Aufbaugehäuse, Gehäuse: Kunststoff, mit Edelstahlschrauben, Einbaustellen: 1, Leitungseinführung: rückseitig: 2 x M16, oben: 1 x M20, seitlich: 2 x M20/M25 (je Seite 1 x), Schutzart: IP66, IP67, IP69K, Farbe RAL-Wert: RAL 7035, Farbe: Gehäuseunterteil anthrazit, Anbindung an SmartWire-DT: nein, verwendbar für: 1 x 22,5, verwendbar für: (Leucht)-Drucktasten, (Leucht)-Wahltasten, Schlüsseltasten, Leuchtmelder, NOT-HALT-/NOT-AUS-Tasten mit gelbem Schild
Lieferprogramm
Grundfunktion Zubehör
Aufbaugehäuse
Gehäuse
Kunststoff
mit Edelstahlschrauben
Einbaustellen
1 Anzahl
Leitungseinführung vorgepresst
Leitungseinführung
rückseitig: 2 x M16
oben: 1 x M20
seitlich: 2 x M20/M25 (je Seite 1 x)
oben: 1 x M20
seitlich: 2 x M20/M25 (je Seite 1 x)
Schutzart
IP66, IP67, IP69
Farbe
RAL-Wert
RAL 7035
Farbe
Gehäuseunterteil anthrazit
Anbindung an SmartWire-DT
nein
verwendbar für
1 x ⌀ 22,5
verwendbar für
(Leucht)-Drucktasten
(Leucht)-Wahltasten
Schlüsseltasten
Leuchtmelder
NOT-HALT-/NOT-AUS-Tasten mit gelbem Schild
(Leucht)-Wahltasten
Schlüsseltasten
Leuchtmelder
NOT-HALT-/NOT-AUS-Tasten mit gelbem Schild
Technische Daten
Allgemeines
Schutzart
IP66, IP67, IP69
Umgebungstemperaturoffen
-25 - +70 °C
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Verlustleistung pro Pol, stromabhängig [Pvid]
0.11 W
Verlustleistungsabgabevermögen [Pve]
0.65 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Gehäuse für Befehls- und Meldegeräte (EC000200)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Gehäuse für Befehls- und Meldegeräte (ecl@ss13-27-37-12-05 [AKF023019])
Anzahl der Befehlsstellen
1
Gehäusebauform
Aufbaugehäuse
Werkstoff des Gehäuses
Kunststoff
Werkstoffgüte des Gehäuses
sonstige
Durchmesser Öffnungen
22.5 mm
Farbe des Gehäuseoberteils
grau
Schutzart (IP)
IP67/IP69K
Schutzart (NEMA)
12
Breite
82 mm
Höhe
72 mm
Tiefe
74 mm
Approbationen
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
| M22-I1 M22-I1Q 216535 DE_216535.pdf | 111 Kbytes |
|
