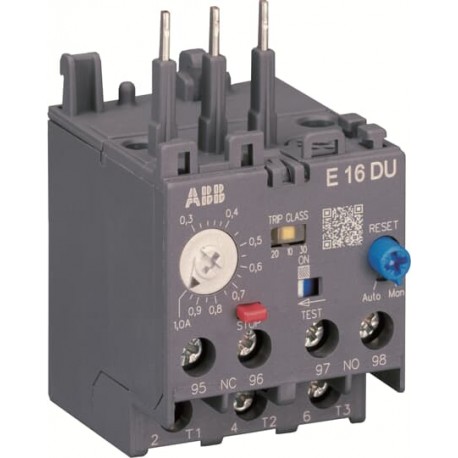

E16DU-0.32 1SAX111001R1101 ABB E16DU-0.32 Elektronische Überlastrelais Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E16DU-0.32 1SAX111001R1101 ABB E16DU-0.32 Elektronische Überlastrelais

E16DU-0.32

1SAX111001R1101

ABB

Verfügbar

Schiff am heute

E16DU-0.32 Elektronische Überlastrelais

Mehr Infos


Thermorelais  Wärmerelais  Thermischem Motorschutzrelais

Schütze und Überlastrelais

Thermal Relays Classic Range

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

MengePreis
1+$74.04
3+$70.68
5+$69.45
7+$68.74
9+$68.27
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Die E16DU-0.32, ist eine selbst erstellte elektronische überlastrelais, was bedeutet, dass keine zusätzliche externe Versorgung benötigt wird. Es bietet einen zuverlässigen und schnellen Schutz der Motoren im Fall von überlast oder Phasenausfall. Einfach zu bedienen wie eine thermische überlast-relais und kompatibel mit standard-motor-Anwendungen, die elektronischen überlastrelais ist überzeugend, vor allem aufgrund seiner weiten Einstellbereich, hohe Genauigkeit, hohe Betriebstemperatur-Bereich und die Möglichkeit zu wählen, eine Reise Klasse (10E, 20E, 30E). Weitere features sind die Temperatur-Kompensation, Reise-Kontakt (NC), Meldekontakt (NO), Automatik - oder manueller reset wählbar, trip-free-Mechanismus, STOPP - und Test-Funktion und eine Reise Anzeige. Die überlastrelais sind direkt an die Schütze. Single Montage-kits sind als Zubehör erhältlich.

+

Wo Verwendet (als Teil des kit)

BezeichnerBeschreibungGeben
3BHB026772R0011
3BHB026772R0011 KitKit

Bestellen

  • EAN:
    4013614395222
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85364900

Abmessungen

  • Produkt Netto-Breite:
    44.4mm
  • Produkt Netto-Höhe:
    74.6mm
  • Produkt Netto Tiefe:
    57mm
  • Produkt-Netto-Gewicht:
    0.15kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    65 mm
  • Paket Level 1 Höhe:
    46 mm
  • Paket Level 1 Länge:
    76,5 mm
  • Paket Level 1 Brutto-Gewicht:
    0.17 kg
  • Paket Level-2-Einheiten:
    100 Stück
  • Paket Level 2 Breite:
    340 mm
  • Paket Ebene 2 Height:
    314 mm
  • Paket Level 2 Länge:
    245 mm
  • Paket Level 2 Brutto-Gewicht:
    17.563 kg
  • Paket Level 2-EAN:
    4013614483219

Technische

  • Einstellbereich:
    Von 0,1 ... 0,32 A
  • Bemessungs-Spannung:
    Auxiliary Circuit 600 V AC/DC
    Hauptstromkreis 690 V AC
  • Bemessungs-Strom (Ie):
    0,32 A
  • Bemessungs-Betriebsstrom AC-3 (Ie):
    0,32 A
  • Bemessungs-Frequenz (f):
    Auxiliary Circuit 50 Hz
    Auxiliary Circuit 60 Hz
    Hilfsstromkreis DC
    Haupt-Schaltung 50 Hz
    Main Circuit 60 Hz
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    Auxiliary Circuit 6 kV
    Main Circuit 6 kV
  • Bemessungsisolationsspannung (Uich):
    690 V
  • Anzahl der Pole:
    3
  • Anzahl der Hilfsschalter öffner:
    1
  • Anzahl der Hilfskontakte NO:
    1
  • Anzahl von Geschützten Polen:
    3
  • Herkömmliche Free-air Thermal Current (Ith):
    Hilfsstromkreis öffner 6 A
    Hilfsstromkreis 6 A
  • Bemessungs-Betriebsstrom AC-15 (Ie):
    (240 V) NC 3 A
    (240 V) NEIN 3 EIN
    (400 V) NC 1.1
    (400 V) 1.1 KEINE
    (500 V) NC-0,72 A
    (500 V) KEINE 0,72 A
  • Bemessungs-Betriebsstrom DC-13 (Ie):
    (125 V) NC-0,55 A
    (125 V) KEINE 0,5 A
    (24 V) NC-1,5 A
    (24 V) KEINE 1,5 A
    (250 V) NC 0,27 A
    (250 V) NEIN 0,27 A
    (60 V) NC-0,55 A
    (60 V) KEINE 0,55 A
  • Schutzart:
    IP20
  • Verschmutzungsgrad:
    3
  • Anschluss Kapazität-Hilfsstromkreis:
    Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexibel mit Isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexible 1/2x 0.75 ... 2.5 mm2
    Starre 1/2x 1 ... 4 mm2
  • Anschluss Kapazität-Main-Circuit:
    Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexibel mit Isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexible 1/2x 0.75 ... 2.5 mm2
    Starre 1/2x 1 ... 4 mm2
  • Anzugsmoment:
    Hilfsstromkreis 0.8 ... 1.2 N·m
    Main Circuit 0.8 ... 1.5 N·m
  • Abisolierlänge:
    Auxiliary Circuit 9 mm
    Main Circuit 9 mm
  • Empfohlener Schraubendreher:
    Hilfsstromkreis Pozidriv 2
    Main Circuit Pozidriv 2
  • Einbaulage:
    Position 1 bis 6
  • Geeignet Für:
    B6
    B7
    LC6
    BC7
    A09
    A12
    A16
    AL09
    AL12
    AL16
    VB6
    VB7
    VBC6
    VBC7
  • Standards:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +70 °C
    Betrieb Kompensiert -25 ... +70 °C
    Lagerung -50 ... +85 °C
  • Umgebungstemperatur-Kompensation:
    Ja
  • Maximale Betriebshöhe Zulässig:
    2000 m
  • Schock-acc. IEC 60068-2-27:
    11 ms Puls 15g
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    5 G / 3 ... 150 Hz
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    Main Circuit 600 V AC
  • Ampere-Nennwert UL/CSA:
    0,32 A
  • Schaltleistung UL/CSA:
    B600
    Q300
  • Anschluss Kapazität Hauptstromkreis gemäß UL/CSA:
    Flexibel 1/2 x 16 ... 10 AWG
    Stranded 1/2x 16 ... 10 AWG
  • Anschluss Kapazität hilfsstromkreis UL/CSA:
    Flexibel 1/2 x 16 ... 10 AWG
    Stranded 1/2x 16 ... 10 AWG
  • Anzugsdrehmoment UL/CSA:
    Auxiliary Circuit 7 in·lb
    Main Circuit 7 in·lb

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • Objekt-Classification Code:
    F
  • eClass:
    7.0 27371502
  • E-nummer:
    3228760
  • ETIM 4:
    EC001080 - Elektronisches überlastrelais
  • ETIM 5:
    EC001080 - Elektronisches überlastrelais
  • UNSPSC:
    39121521

Datasheet - PDF

Title:Language:Size:Type:
pdf-E16DU-0.32 Electronic Overload Relay - ABB - E16DU-0.32 - 1SAX111001R1101English101 Kbytespdf-E16DU-0.32 Electronic Overload Relay - ABB - E16DU-0.32 - 1SAX111001R1101
