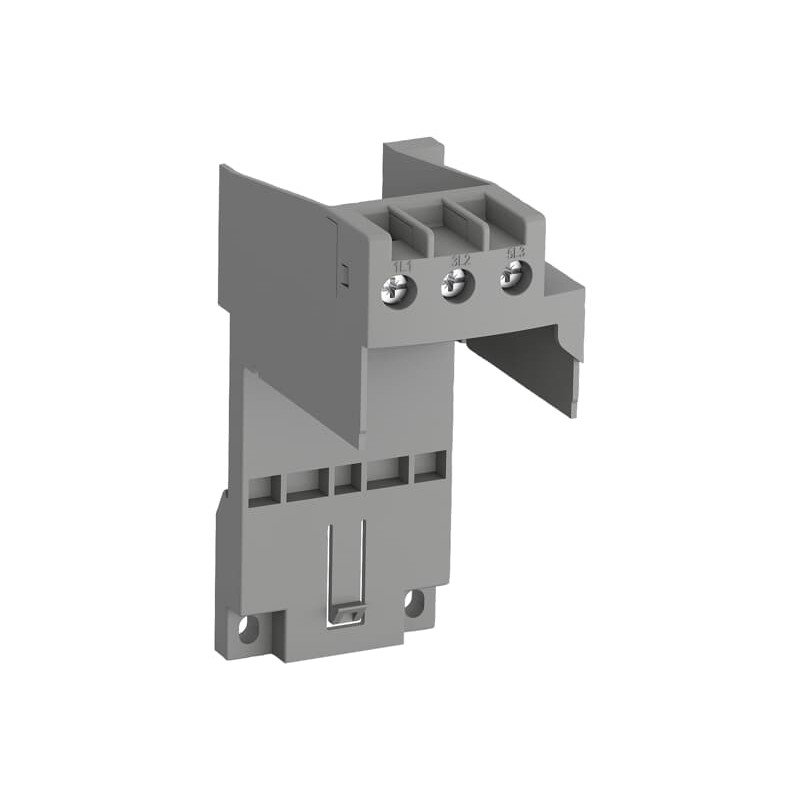

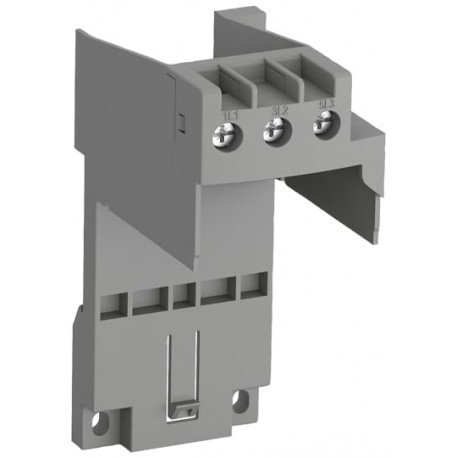

1SAX101910R1001 ABB DB19EF Einzelmontagesatz
1SAX101910R1001
ABB
DB19EF Einzelmontagesatz
DB19EF Unabhängiger Bausatz. p/EF19
DB19EF Einzelaufstellung
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Schütze und Überlastrelais > Thermal Relays Classic Range
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85389099 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC107025D0201 |
| Montage- und Betriebsanleitung | 2CDC107035M6802 |
| Montage- und Betriebsanleitung Teil 2 | 1SAC200017M0002 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Maßzeichnung | 1SAX100404F0001 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Höhe (Netto-Abmessung) | 103.5 mm |
| Tiefe (Netto-Abmessung) | 67.3 mm |
| Nettogewicht | 0.046 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | Hilfsstromkreis 600 V AC/DC |
| Hauptstromkreis 690 V AC | |
| Bemessungsbetriebsstrom (Ie) | 18.9 A |
| Bemessungsbetriebsstrom AC-3 (Ie) | 18.9 A |
| Bemessungsfrequenz (f) | Hauptstromkreis 50 Hz |
| Hauptstromkreis 60 Hz | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hauptstromkreis 6 kV |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Anzahl Pole | 3P |
| Anzahl geschützter Pole | 3 |
| Verschmutzungsgrad | 3 |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel 1x 0.75 ... 2.5 mm² | |
| starr 1x 1 ... 4 mm² | |
| Anzugsdrehmoment | Hauptstromkreis 0.8 ... 1.5 N·m |
| Abisolierlänge | Hauptstromkreis 12 mm |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Geeignet für | EF19 |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1/2x 18-10 AWG |
| mehrdrähtig 1/2x 18-10 AWG | |
| Anzugsdrehmoment UL/CSA | Hauptstromkreis 7 ... 13 in·lb |
| Umgebungsbedingungen | |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SAD101100-3504 |
| Konformitätserklärung - UKCA | 1SAD201100-3504 |
| EAC Zertifikat | 1SAA941003-2701 |
| UL Zertifikat | E48139-19990512 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 109 mm |
| Höhe Verpackungseinheit 1 | 50 mm |
| Länge Verpackungseinheit 1 | 74 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.072 kg |
| EAN Verpackungseinheit 1 | 4013614483950 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| ETIM 9 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| ETIM 10 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| eClass | V11.0 : 27371392 |
| UNSPSC | 31162313 |
| IDEA Granular Category Code (IGCC) | 2988 >> Mounting kits |
| E-Nummer (Finnland) | 3800373 |
| E-Nummer (Norwegen) | 4117837 |
| E-Nummer (Schweden) | 3210277 |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | Montagesatz |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| DB19EF Single Mounting Kit - ABB - DB19EF - 1SAX101910R1001 | 88 Kbytes |
|
| DB19EF 1SAX101910R1001 ABB DB19EF Einzelmontagesatz | 62 Kbytes |
|
