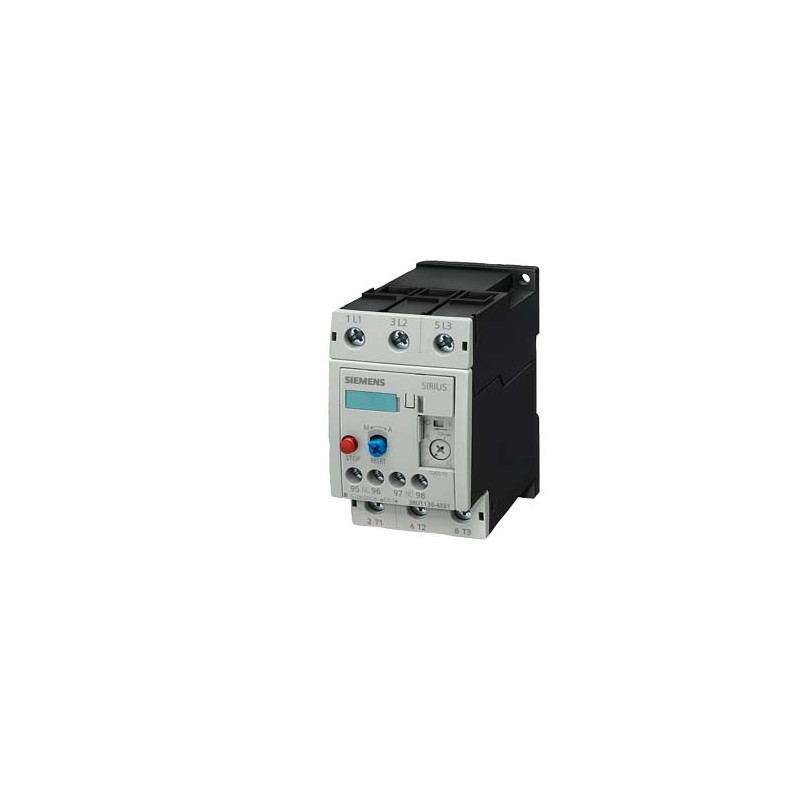

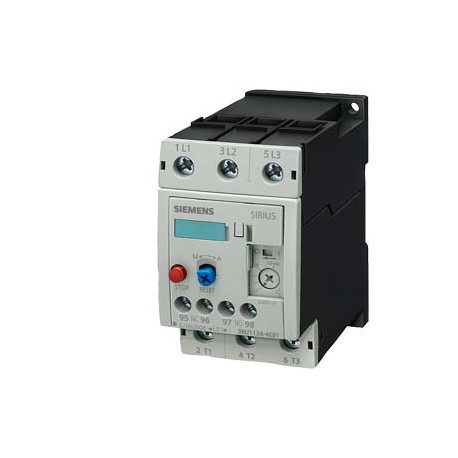

3RU1136-4HB1 SIEMENS РЕЛЕ, 40 ... 50 А, Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

3RU1136-4HB1 SIEMENS РЕЛЕ, 40 ... 50 А,

3RU1136-4HB1

SIEMENS

РЕЛЕ, 40 ... 50 А,

Подробнее


Низковольтное оборудование > Реле тепловой защиты

КОНТРОЛЬ И КОНТАКТОРЫ > Тепловые реле

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами SIEMENS

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Фирменное название продукта SIRIUS
Наименование продукта термическое реле перегрузки
Общие технические данные:
Габаритные размеры реле перегрузки S2
Габаритные размеры контактора комбинируем отвечающий требованиям фирмы S2
Мощность потерь [Вт] всего типовое 9 W
Напряжение изоляции при степени загрязнения 3 расчетное значение 690 V
Прочность по отношению к импульсному напряжению расчетное значение 6 kV
Степень защиты IP
● с лицевой стороны IP20
Стойкость к шоку 8g / 10 мсек
Тип взрывозащиты DMT 98 ATEX G 001
Защита от прикосновения во избежание электрического удара с защитой пальцев рук
Условное обозначение согласно DIN EN 81346-2 F
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное 2 000 m
Температура окружающей среды
● во время эксплуатации -20 ... +70 °C
● во время хранения -55 ... +80 °C
● во время транспортировки -55 ... +80 °C
Относительная влажность воздуха во время эксплуатации 100 %
Цепь главного тока:
Число полюсов для главной электрической цепи 3
регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки 40 ... 50 A
рабочее напряжение
● при AC-3 расчетное значение максимальное 690 V
Вспомогательный контур:
Количество размыкающих контактов
● для вспомогательных контактов 1
Количество замыкающих контактов
● для вспомогательных контактов 1
Количество переключающих контактов
● для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
● при 24 В 3 A
● при 110 В 3 A
● при 120 В 3 A
● при 125 В 3 A
● при 230 В 2 A
● при 400 В 1 A
Рабочий ток вспомогательных контактов при DC-13
● при 24 В 1 A
● при 110 В 0,22 A
● при 125 В 0,22 A
● при 220 В 0,11 A
Функция защиты/ контроля:
Класс срабатывания CLASS 10
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
● для защиты от короткого замыкания вспомогательного переключателя необходимое предохранитель gL/gG: 6 A, быстродействующий: 10 A
Монтаж/ крепление/ размеры:
Монтажное положение при вертикальной монтажной поверхности +/-135° поворотный, при вертикальной монтажной поверхности +/- 45° откидываемый вперед и назад
Вид крепления отдельная установка
Высота 105 mm
Ширина 55 mm
Глубина 118 mm
соблюдаемое расстояние
● при рядном монтаже
— спереди 0 mm
— сзади 0 mm
— сверху 0 mm
— снизу 0 mm
— сбоку 0 mm
● до заземленных частей
— спереди 0 mm
— сзади 0 mm
— сверху 0 mm
— сбоку 6 mm
— снизу 0 mm
● до находящихся под напряжением частей
— спереди 0 mm
— сзади 0 mm
— сверху 0 mm
— снизу 0 mm
— сбоку 6 mm
Подсоединения/клеммы:
Функция продукта
● съемная клемма для цепи вспомогательного тока и цепи тока управления нет
Исполнение электрического подключения
● для главной электрической цепи винтовой зажим
● для вспомогательных цепей и цепей управления винтовой зажим
Вид подключаемых поперечных сечений проводов
● для главных контактов
— однопроводный 2x (0,75 ... 16 мм²)
— многопроводный 2x (0,75 ... 25 мм²), 0,75 ... 35 мм²
— тонкопроволочный с обработкой концов жил 2x (0,75 ... 16 мм²), 0,75 ... 25 мм²
● при проводах AWG для главных контактов 2x (18 ... 3), 1x (18 ... 1)
Вид подключаемых поперечных сечений проводов
● для вспомогательных контактов
— однопроводный 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
— тонкопроволочный с обработкой концов жил 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
● при проводах AWG для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
