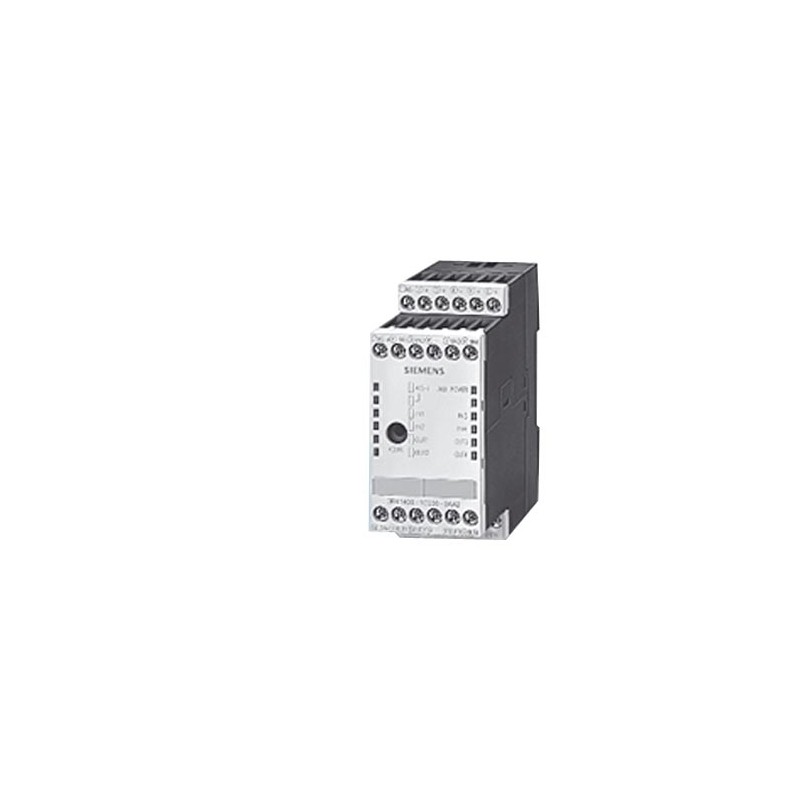

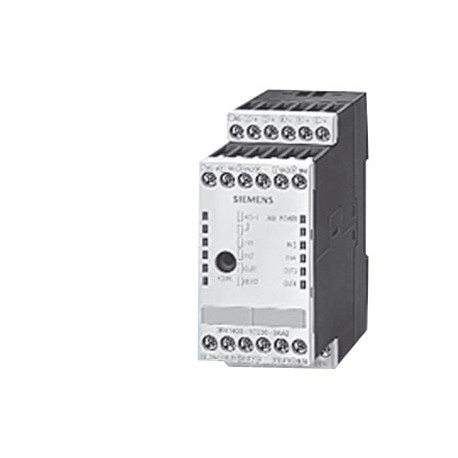

3RK1402-3CE00-0AA2 SIEMENS AS-ИНТЕРФЕЙС SLIMLINE MOD. S45, DIGITAL, 4I / 4OR, 2/3-х проводная, IP20 4 X 1 IN.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

3RK1402-3CE00-0AA2 SIEMENS AS-ИНТЕРФЕЙС SLIMLINE MOD. S45, DIGITAL, 4I / 4OR, 2/3-х проводная, IP20 4 X 1 IN..

3RK1402-3CE00-0AA2

SIEMENS

AS-ИНТЕРФЕЙС SLIMLINE MOD. S45, DIGITAL, 4I / 4OR, 2/3-х проводная, IP20 4 X 1 INPUT, 200MA, PNP, 4 X 1 ВЫХОД, РЕЛЕ, 6А, UC 230 винтового типа ТЕРМИНАЛ CONNECT., МОДУЛЬ ширина 45 мм

Подробнее


Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - цифров. модуль ввода/вывода

КОНТРОЛЬ И КОНТАКТОРЫ > Распределительные устройства AS-Interface , SIMOCODE

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами SIEMENS

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Общие технические данные:
Исполнение продукта SlimLine S45 - модули E/A для использования в коммутационном шкафу IP20
Исполнение типа Slave стандартный исполнительный модуль
Тип 4 входа / 4 выхода
Конфигурация вход/выход 7
Код ID/ID2 0/F
Протокол осуществляется поддержка протокол AS-Interface да
AS-Interface общее потребление тока макс. mA 270
Рабочее напряжение в соответствии со спецификацией AS-Interface V 26,5 ... 31,6
Адресация переднее гнездо адресации
Исполнение электрического подключения входов и выходов винтовые клеммы
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 A
Условное обозначение согласно DIN EN 61346-2 K
Питание датчика:
Тип электропитания для электроснабжения датчиков через AS-Interface
Входное напряжение V 20 ... 30
Свойство электропитания сенсора стойкий к короткому замыканию и перегрузке да
Допустимая токовая нагрузка электроснабжения датчиков для всех входов
● при температуре окружающей среды 40 °C mA 200
Входы:
количество цифровых входов 4
Вид техники подключения двух- и трехпроводная техника
Входная проводка транзистор PNP
Вид напряжения входного напряжения Постоянный ток
Входы коммутационный уровень-высокий мин V 10
Входной ток на цифровом входе
● при сигнале <1> минимально mA 5
● при сигнале <0> максимальное mA 1,5
Входы питание датчиков через AS-Interface стойкий к короткому замыканию и перегрузке
Выходы:
Количество цифровых выходов 4
Выходное напряжение при постоянном токе при 24 В V 22 ... 24
Выходы
● допустимая токовая нагрузка Ith A 5
Допустимая токовая нагрузка
● выходного реле
— при DC-13
— при 24 В A 1
— при 110 В A 0,2
— при 230 В A 0,1
— при AC-15 при 230 В при 50/60 Гц A 3
Исполнение коммутируемого выхода реле, переключающий контакт беспотенциальный
Характеристика выхода с защитой от коротких замыканий нет
Выход защита от перепутывания полярности отпадает
Выходы
● защита от короткого замыкания необходим внешний входной предохранитель: 6 A gL/gG
● индукционная защита отпадает
● сторожевая схема встроенный
Индикация состояния
● индикация вход/выход желтый светодиод
● AS-Interface зеленый светодиод
● FAULT светодиод красный
Загрузка информационных битов
● D0 IN1/OUT1
● D1 IN2 /OUT2
● D2 IN3/OUT3
● D3 IN4/OUT4
Условия окружающей среды:
Температура окружающей среды
● во время эксплуатации °C -25 ... +70
● во время хранения °C -40 ... +85
Степень защиты IP IP20
Данные по механике:
Ширина mm 45
Высота mm 106
Глубина mm 86
Вид крепления 35-мм-монтаж на монтажной шине или стеновой монтаж через вставные накладки
Сечение соединительного провода
● однопроводный 1 x (0,5 - 4) мм2 или 2 x (0,5 - 2,5) мм2
● тонкопроволочный
— с гильзой для оконцевания жилы 1 x (0,5 - 2,5) мм2 или 2 x (0,5 - 1,5) мм2
● AWG одно- или многопроводный AWG 2 x (20 - 14) мм²
Сертификаты/ допуски к эксплуатации:
Сертификат AS-Interface имеется (или подана заявка для новых устройств)
Допуск UL, CSA, судостроение (или заявлено для новых устройств)
General Product Approval Functional Safety/Safety of Machinery Declaration of Conformity Shipping Approval
sonstig
Shipping Approval other
other
Bestätigungen Umweltbestätigung sonstig

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1402-3CE00-0AA2 SIEMENS AS-ИНТЕРФЕЙС SLIMLINE MOD. S45, DIGITAL, 4I / 4OR, 2/3-х прово 87 Kbytes 3RK1402-3CE00-0AA2 SIEMENS AS-ИНТЕРФЕЙС SLIMLINE MOD. S45, DIGITAL, 4I / 4OR, 2/3-х прово
