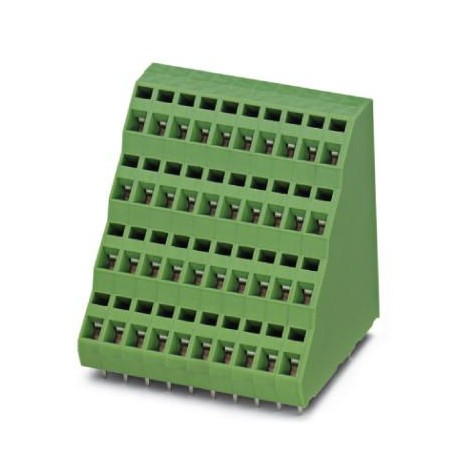

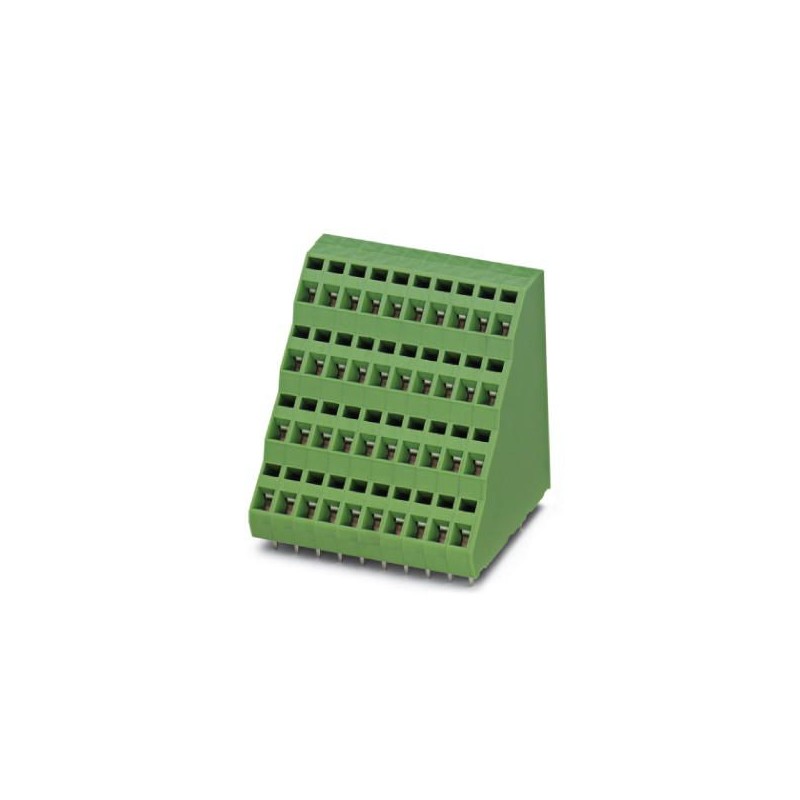

ZFK4DSA 1,5-5,08-16 BK 1731918 PHOENIX CONTACT PCB терминальный блок
ZFK4DSA 1,5-5,08-16 BK
1731918
PHOENIX_CONTACT
10
PCB терминальный блок
Клеммная колодка печатной платы, номинальный ток: 12 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм², количество потенциалов: 64, количество рядов: 4, количество полюсов в ряду: 16, артикул семейства: ZFK4DS(A) 1,5, шаг: 5,08 мм, тип подключения: Пружинное соединение, монтаж: Волновая пайка, направление подключения проводника/печатная плата: 45 °, цвет: черный, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 3.4 мм, Количество контактов пайки на потенциал: 1, Тип упаковки: В коробке
Разъемы штекерные промышленные > Клемма печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семьсот тридцать одна тысяча девятьсот восемнадцать |
|---|---|
| Единица упаковки | 10 ПК |
| Минимальный объем заказа | 10 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4046356158701 |
| Вес / шт. (без упаковки) | 113.900 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | PL (Польша) |
Размеры
| Длина [ л ] | 42.4 мм |
|---|---|
| Поле | 5.08 мм |
| Измерение | 76,2 мм |
| Ширина [ Вт ] | 82.28 мм |
| Высота | 48 мм |
| Высота [ ч ] | 51.2 мм |
| PIN припоя [П] | 3.4 мм |
| Диаметр отверстия | 1.3 мм |
Общие
| Ассортимент изделий | ZFK4DS(А) 1,5 |
|---|---|
| Группа изоляционного материала | Я |
| Номинальное импульсное напряжение (III в/3) | 4 кв |
| Номинальное импульсное напряжение (III/2)об | 4 кв |
| Номинальное импульсное напряжение (II/2 с) | 4 кв |
| Номинальное напряжение (в III/3) | 250 в |
| Номинальное напряжение (III/2)об | 400 в |
| Номинальное напряжение (II/2 с) | 630 в |
| Подключение в соотв. со стандартной | АН-ВДЕ |
| Номинальный ток IН | 12 А |
| Номинальное поперечное сечение | 1,5 мм2 |
| Максимальный ток нагрузки | 12 А |
| Изоляционный материал | ПА |
| Материал контакта | ЗП |
| PIN припоя поверхности | |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Внутренние цилиндрические Гейдж | А1 |
| Длина зачистки | 7,5 мм |
| Количество позиций | Шестнадцать |
Данные соединения
| Проводника сечение AWG в мин. | Двадцать четыре |
|---|---|
| Проводника сечение AWG Макс. | Четырнадцать |
Стандартов и правил
| Подключение в соотв. со стандартной | АН-ВДЕ |
|---|---|
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот одинСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать два
| Характеристика | Значение |
|---|---|
| Height (EF000040) | 51.2 mm |
| Number of electrical connections (EF008252) | 64 |
| Number of levels (EF002659) | 4 |
| Modular spacing connections (EF006827) | 5.08 mm |
| Rated current In (EF008250) | 12 A |
| Rated voltage (EF000228) | 400 V |
| Rated surge voltage (EF002993) | 4 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connection type conductor (EF006821) | Spring clamp connection |
| Connectable conductor cross section solid-core (EF007337) | 0.2 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.25 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.2 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 2.5 mm² |
| Connection type PCB (EF006822) | Soldering connection |
| Material connection surface (EF006826) | Tin |
| Diameter connection pin (EF006823) | 1.3 mm |
| Length pin (EF006825) | 3.4 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Black |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of PCB fastening (EF008226) | Connecting contact |
| Type of fastening (EF002442) | Solder |
| Type of banding (EF007011) | Carton (for SMD) |
