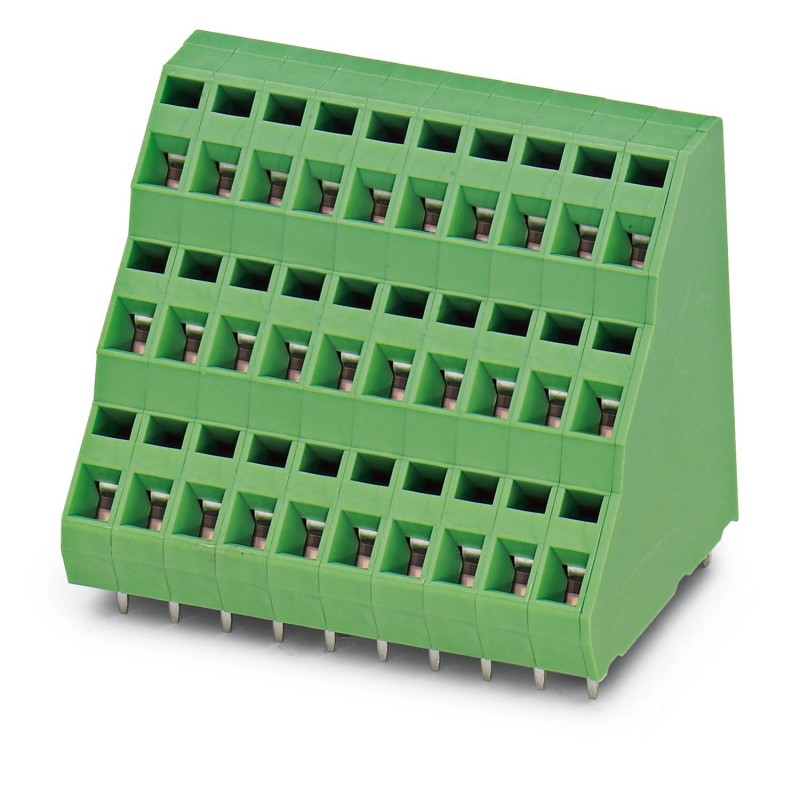

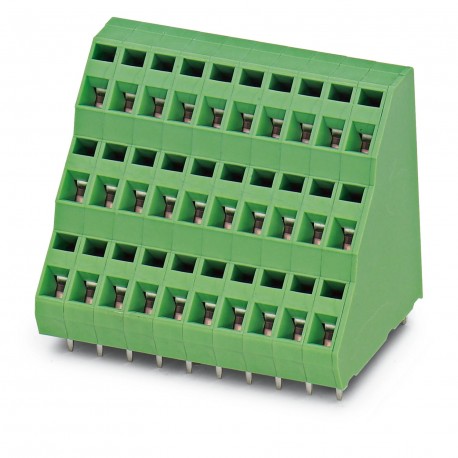

ZFK3DSA 1,5-5,08-20 RD-OG-GN 1890662 PHOENIX CONTACT PCB терминальный блок
ZFK3DSA 1,5-5,08-20 RD-OG-GN
1890662
PHOENIX_CONTACT
PCB терминальный блок
Клеммы для печатной платы, номинальный ток: 12 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм2, количество потенциалов: 60, количество рядов: 3, число контактов в ряду: 20, cемейство изделий: ZFK3DS(A) 1,5, размер шага: 5,08 мм, тип подключения: Пружинный зажим, монтаж: Пайка волной, направление подключения проводник/печатная плата: 45 °, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 3,4 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Конструкция | Устанавливаемые в ряд клеммы для печатного монтажа |
| Линейка изделий | COMBICON Terminals S |
| Тип изделия | Клемма для монтажа на печатные платы |
| Серия изделий | ZFK3DS(A) 1,5 |
| Полюсов | 20 |
| Размер шага | 5,08 мм |
| Количество точек подключения | 60 |
| Количество рядов | 3 |
| Количество потенциалов | 60 |
| Расположение выводов | Линейное расположение выводов |
| Количество паечных выводов на потенциал | 1 |
| Номинальный ток IN | 12 A |
| Номинальное напряжение UN | 400 В |
| Степень загрязнения | 3 |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Технология подключения | |
| Конструкция | Устанавливаемые в ряд клеммы для печатного монтажа |
| Номинальное сечение | 1,5 мм² |
| Соединение провода | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| Длина оголяемой части | 7,5 мм |
| Тип монтажа | Пайка волной |
| Расположение выводов | Линейное расположение выводов |
| Тип подключения | Пружинный зажим |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
| Данные о материале - корпус | |
| Цвет () | () |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Чертеж |  |
| Размер шага | 5,08 мм |
| Длина [l] | 32,2 мм |
| Высота | 37 мм |
| Длина вывода под пайку [P] | 3,4 мм |
| Размеры штыря | 0,7 x 1 мм |
| Дизайн печатных плат | |
| Диаметр отверстий | 1,3 мм |
| Воздушные зазоры и пути утечки | |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Группа изоляционного материала | I |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Расчетное напряжение изоляции (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 3 мм |
| минимальное значение пути утечки (III/3) | 3,2 мм |
| Расчетное напряжение изоляции (III/2) | 400 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 3 мм |
| минимальное значение пути утечки (III/2) | 1,6 мм |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 3 мм |
| минимальное значение пути утечки (II/2) | 3,2 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Форма упаковки | в картонной коробке |
