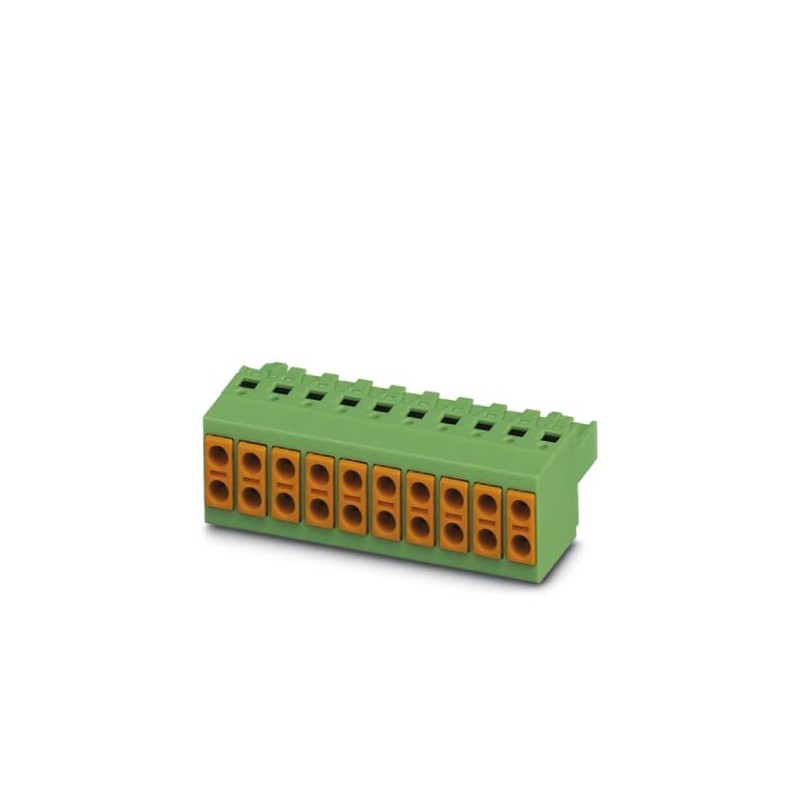

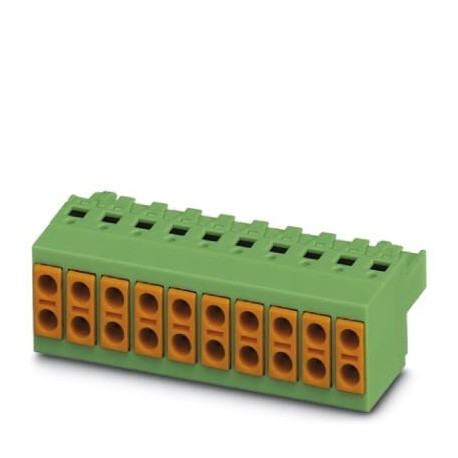

TVFKC 1,5/ 4-ST YE 1710995 PHOENIX CONTACT Разъем печатной платы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

TVFKC 1,5/ 4-ST YE 1710995 PHOENIX CONTACT Разъем печатной платы

TVFKC 1,5/ 4-ST YE

1710995

PHOENIX_CONTACT

50

Разъем печатной платы

Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет: желтый, номинальный ток: 10 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Олово, тип контакта: Гнездовый, количество потенциалов: 4, количество рядов: 1, количество полюсов: 4, количество соединений: 8, семейство артикулов: TVFKC 1,5/.. -ST, шаг: 5 мм, тип подключения: пружинное зажимное соединение, направление подключения проводника/печатной платы: 0°, зажимной крючок: - Зажимной крючок, вставная система: COMBICON MSTB 2.5, фиксация: без, тип крепления: без, коробка

Разъемы для печатной платы, номинальный ток: 10 A, расчетное напряжение (III/2): 320 В, номинальное сечение: 1,5 мм², полюсов: 4, размер шага: 5 мм, тип подключения: Пружинные зажимы Push-in, цвет: желтый, поверхность контакта: олово

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $312.60
Цена за единицу: $6.25
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа1710995
Упаковочная единица1
GTIN4055626199092

Характеристики товаров

Условное обозначениеРазъем печатной платы
Штекерная системаCLASSIC COMBICON
Тип контактовГнездовая часть
Серия изделийTVFKC 1,5/..-ST
Размер шага5 мм
Полюсов4
Тип подключенияПружинные зажимы Push-in
Количество ярусов1
Количество точек подключения8
Количество потенциалов4
Вернуться вверх

Электрические параметры

Номинальный ток10 A
Номинальное напряжение320 В
Расчетное напряжение250 В
Расчетное напряжение (III/2)320 В
Расчетное напряжение (II/2)630 В
Расчетное импульсное напряжение (III/3)4 кВ
Расчетное импульсное напряжение (III/2)4 кВ
Расчетное импульсное напряжение (II/2)4 кВ
Вернуться вверх

Соединительная способность

Тип подключенияПружинные зажимы Push-in
вставнойда
Сечение жесткого провода0,2 мм² ... 1,5 мм²
Сечение гибкого провода0,2 мм² ... 1,5 мм²
Сечение провода AWG / kcmil24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 1,5 мм² (только вместе с CRIMPFOX 6)
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 1,5 мм² (только вместе с CRIMPFOX 6)
Калиберная пробка a x b / диаметр2,4 мм x 1,5 мм / 1,9 мм
Длина оголяемой части8 мм
Вернуться вверх

Данные о материале - контакт

УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигорячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)Олово (4 - 8 мкм Sn)
Вернуться вверх

Данные о материале - корпус

Цвет корпусажелтый (1018)
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Вернуться вверх

Указание материала - Элемент управления

Изоляционный материалPA
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Вернуться вверх

Указание размеров изделия

Чертеж
Длина [ l ]23,3 мм
Ширина [ w ]20 мм
Высота [ h ]15 мм
Размер шага5 мм
Монтажная высота (высота без паечного штифта)15 мм
Размер a15 мм
Вернуться вверх

Данные по упаковке

Форма упаковкив картонной коробке
Количество в одной упаковке50
Наименование, количество в одной упаковкеШт.
Вернуться вверх

Общие указания по изделиям

УказаниеСоединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.
Вернуться вверх

Окружающие условия

Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
Вернуться вверх

Подключение и метод кабельной разводки

Результат проверкиИспытание проведено
Испытание - Множественное под- и отключениеDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Испытание на повреждение и расшатывание проводникаDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Вернуться вверх

Испытание на растяжение

Испытание на растяжениеDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие0,2 мм² / жесткий / > 10 Н
0,2 мм² / гибкий / > 10 Н
1,5 мм² / жесткий / > 40 Н
1,5 мм² / гибкий / > 40 Н
Вернуться вверх

Механические испытания в соответствии со стандартом

Визуальный контрольИспытание проведено DIN EN 60512-1:2001-11
Контроль размеровИспытание проведено DIN EN 60512-1:2001-11
Стойкость надписейИспытание проведено DIN EN 60068-2-70:1996-07
РезультатИспытание проведено
Спецификации по испытаниюDIN IEC 60512-7:1994-05
Количество циклов25
Усилие установки на 1 полюс, прибл.8 Н
Усилие съема на 1 полюс, прибл.6 Н
Поляризация и кодированиеИспытание проведено DIN IEC 60512-7:1994-05 (фиксированное расположение)
РезультатИспытание проведено
Спецификации по испытаниюDIN IEC 60512-8:1994-05
Сила на полюс24 Н
Вернуться вверх

Воздушные пути и пути утечки

Воздушный путь и путь утечкиDIN EN 60664-1 (VDE 0110-1):2008-01
Спецификации по испытаниюDIN EN 60664-1 (VDE 0110-1):2008-01
Минимальный воздушный путь - неоднородное поле (III/3)3 мм
Минимальный воздушный путь - неоднородное поле (III/2)3 мм
Минимальный воздушный путь - неоднородное поле (II/2)3 мм
Минимальный путь утечки (III/3)3,2 мм
Минимальный путь утечки (III/2)3 мм
Минимальный путь утечки (II/2)3,2 мм
Вернуться вверх

Электрические испытания - Функции

Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Вернуться вверх

Температурные циклы

Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Испытательный ток (минимальное сечение)4 A
Испытательный ток (максимальное сечение)10 A
Температурные циклы192
Вернуться вверх

Механические испытания (A)

Усилие установки на 1 полюс, прибл.8 Н
Усилие съема на 1 полюс, прибл.6 Н
Фиксированное расположение в процессе вставления >20 NИспытание проведено
Крепление контакта требования >20 NИспытание проведено
Вернуться вверх

Испытания на долговечность (B)

Спецификации по испытаниюIEC 60512-5:1992-08
Проходное сопротивление R11,8 мΩ
Циклы установки50
Проходное сопротивление R22,5 мΩ
Импульсное напряжение на уровне моря4,8 кВ
Испытательное переменное напряжение2,21 кВ
Сопротивлением изоляции между соседними полюсами> 10 TΩ
Вернуться вверх

Климатическое испытания (D)

Спецификации по испытаниюDIN EN ISO 6988:1997-03
Нагрузка при охлаждении-40 °C/2 ч
Тепловая нагрузка100 °C/168 ч
Коррозионное воздействиеKFW 0,2 S/1 цикл
Импульсное напряжение на уровне моря4,8 кВ
Испытательное переменное напряжение2,21 кВ
Вернуться вверх

Испытания на долговечность и воздействие окружающей среды (E)

Спецификации по испытанию
Результат, степень защиты IP-кодЗащита от прикосновений «пробным пальцем» IP20
Вернуться вверх

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
Вернуться вверх

Классификация

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Вернуться вверх

ETIM

ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Вернуться вверх

UNSPSC

UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Вернуться вверх

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
