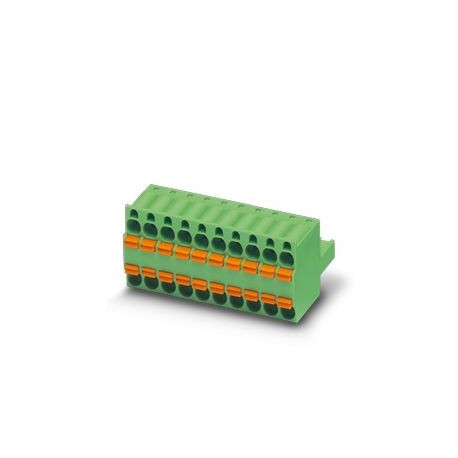

TFKC 2,5/ 5-ST-5,08BKBDWH4CPMQ 1583912 PHOENIX CONTACT TWIN разъём для печатной платы, номинальный разрез: 2..
TFKC 2,5/ 5-ST-5,08BKBDWH4CPMQ
1583912
PHOENIX_CONTACT
50
TWIN разъём для печатной платы, номинальный разрез: 2,5 мм², цвет: чёрный, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Sn, тип контакта: Female (Female Connection), количество строк: 1, количество полюсов: 5, семейство элементов: TFKC 2.5/.. -ST, шаг: 5,08 мм, тип соединения: пружинное соединение, направление соединения проводника/печатная плата: 0°, зажимный крюк: - Зажимный крюк, система подключения: COMBICON MSTB 2.5, запирающий: без, тип зажима: без, тип упаковки: в коробке
Разъем печатной платы
Штекерный соединитель для печатной платы, номинальное сечение: 2,5 мм2, цвет: черный, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, поверхностные контакты: Жесть, тип контактного соединения: Розетка, количество рядов: 1, количество полюсов: 5, семейство изделий: TFKC 2.5/.. -ST, шаг: 5,08 мм, тип соединения: пружинное соединение push-in, направление соединения драйвера/печатной платы: 0°, зажимной крюк: - Зажимной крюк, вставная система: COMBICON MSTB 2.5, запирание: без, тип крепления: без, тип упаковки: коробочная упаковка
Разъемы штекерные промышленные > Кабельный разъем для печатных плат
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Продуктовая линейка | Разъемы COMBICON M |
| Тип продукта | Разъем печатной платы |
| Семейство продуктов | TFKC 2,5/.. -УЛ |
| Количество полюсов | 5 |
| Шаг | 5.08 мм |
| Количество строк | 1 |
| Номинальный ток Iн | 12 А |
| Номинальное напряжение Uн | 320 В |
| Степень загрязнения | 3 |
| Контактное сопротивление | 2 мОм |
| Калибровочное напряжение (III/3) | 320 В |
| Расчет переходного напряжения (III/3) | 4 кВ |
| Расчетное напряжение (III/2) | 320 В |
| Определение переходного напряжения (III/2) | 4 кВ |
| Номинальное напряжение (II/2) | 630 В |
| Расчет переходного напряжения (II/2) | 4 кВ |
| Соединение проводов I2/I3 | |
| Текущая емкость | 24 A |
| Мужской контакт I1 | |
| Текущая емкость | 12 А |
| Технология подключения | |
| Строительство | Вставная шинная часть |
| Система разъемов | КОМБИКОН МСТБ 2.5 |
| Номинальная секция | 2,5 мм² |
| Тип контактного соединения | женский |
| Блокада | |
| Система запирания | без |
| Зажимной фланец | без |
| Подключение проводников | |
| Тип соединения | Пружинное соединение push-in |
| Драйвер направления соединения/печатная плата | 0 ° |
| Жесткое сечение проводника | 0,2 мм² ... 2,5 мм² |
| Гибкое сечение проводника | 0,2 мм² ... 2,5 мм² |
| Секция провода AWG | 24 ... 12 |
| Гибкая токопроводящая секция с колпачком носка, без пластиковой втулки | 0,25 мм² ... 2,5 мм² |
| Гибкая токопроводящая секция с подноском, с пластиковой гильзой | 0,25 мм² ... 2,5 мм² |
| 2 провода одинакового сечения, гибкие с колпачком TWIN с пластиковой гильзой | 0,5 мм² ... 1,5 мм² |
| Наружная резьба a x b / диаметр | 2,8 мм x 2,0 мм / 2,0 мм |
| Длина кожуры | 10 мм |
| Факты о носках без утепленного воротника | |
| Рекомендуемые обжимные плоскогубцы | 1212034 КРИМПФОКС 6 |
| Факты об утепленных воротниках для носков | |
| Рекомендуемые обжимные плоскогубцы | 1212034 КРИМПФОКС 6 |
| Данные о материалах - контакты | |
| Наблюдение | Соответствует требованиям WEEE/RoHS, не содержит нитей накала в соответствии с IEC 60068-2-82/JEDEC JESD 201 |
| Контактный материал | Медный сплав |
| Характеристики поверхности | Ковкое лужение чугуна |
| Металлическая поверхность концевой точки (верхний слой) | Олово (4 - 8 мкм Sn) |
| Площадь контакта металлической поверхности (верхний слой) | Олово (4 - 8 мкм Sn) |
| Данные о материале - корпус | |
| Цвет (корпус) | Черный (9005) |
| Изоляционный материал | ПАПА |
| Группа изоляционных материалов | я |
| CTI в соответствии с IEC 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости нитей накаливания GWFI в соответствии с EN 60695-2-12 | 850 |
| Температура воспламенения нитей накаливания GWIT в соответствии с EN 60695-2-13 | 775 |
| Температура испытания шарика на твердость в соответствии с EN 60695-10-2 | 125 КК |
| Данные материала: приводной элемент | |
| Цвет (приводной элемент) | Оранжевый (2003) |
| Изоляционный материал | ПБТ |
| Группа изоляционных материалов | ІІа |
| CTI в соответствии с IEC 60112 | 275 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Размерная схема |  |
| Шаг | 5.08 мм |
| Ширина [w] | 25,3 мм |
| Высота [ч] | 22,1 мм |
| Длина [л] | 25,7 мм |
| Наблюдение за операцией | В соответствии с DIN EN 61984 штекерные соединители COMBICON являются разъемами без коммутационного питания (COC). В случае использования в соответствии с предписаниями они не должны быть подключены к сети или отключены от сети под напряжением или нагрузкой. |
| Подключение проводников | |
| Спецификация испытаний | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Результат | Утвержденный тест |
| Проверка проводников на наличие повреждений и ослабление | |
| Спецификация испытаний | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Результат | Утвержденный тест |
| Повторное подключение и отключение | |
| Спецификация испытаний | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Результат | Утвержденный тест |
| Испытание на растяжение | |
| Спецификация испытаний | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Сечение проводника/Тип проводника/Номинальное значение растягивающего усилия/Фактическое значение | 0,2 мм² / жесткая / > 10 Н |
| 0,2 мм² / гибкий / > 10 Н | |
| 2,5 мм² / жесткая / > 50 Н | |
| 2,5 мм² / гибкий / > 50 Н | |
| Усилия при подключении и отключении | |
| Результат | Утвержденный тест |
| Количество циклов | 25 |
| Усилие подключения прибл. | 10 Н |
| Мощность при отключении от сети по полюсу прибл. | 9,5 Н |
| Сопротивление знаков | |
| Спецификация испытаний | DIN EN 60068-2-70:1996-07 |
| Результат | Утвержденный тест |
| Поляризация и кодирование | |
| Спецификация испытаний | DIN EN 60512-13-5:2006-11 |
| Результат | Утвержденный тест |
| Проверка зрения | |
| Спецификация испытаний | DIN EN 60512-1-1:2003-01 |
| Результат | Утвержденный тест |
| Измерение размеров | |
| Спецификация испытаний | DIN EN 60512-1-2:2003-01 |
| Результат | Утвержденный тест |
| Испытание на вибрацию | |
| Спецификация испытаний | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Скорость развертки | 5g (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на ось | 2,5 ч |
| Испытание на прочность | |
| Спецификация испытаний | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Допустимое ударное напряжение на уровне моря | 4,8 кВ |
| Контактное сопротивление R1 | 2 мОм |
| Контактное сопротивление R2 | 2,2 мОм |
| Циклы вилки | 25 |
| Эссе о климате | |
| Спецификация испытаний | DIN EN ISO 6988:1997-03 |
| Коррозионная усталость | 0.2 дм3ПОД2в 300 дм3/40 °C/1 цикл |
| Термическое напряжение | 100 °C/168 ч |
| Допустимое напряжение переменного тока | 2,21 кВ |
| Условия окружающей среды | |
| Температура окружающей среды (рабочая) | -40 °С ... 100 °C (в зависимости от номинальной кривой) |
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 70 °С |
| Относительная влажность воздуха (при хранении/транспортировке) | 30 % ... 70 % |
| Температура окружающей среды (монтажная) | -5 °С ... 100 °С |
| Термическое испытание | Тестовая группа C | |
| Спецификация испытаний | DIN EN 60512-5-1:2003-01 |
| Количество испытанных полюсов | 10 |
| Сопротивление изоляции | |
| Спецификация испытаний | DIN EN 60512-3-1:2003-01 |
| Сопротивление изоляции смежных полюсов | 1012Ω |
| Температурные циклы | |
| Спецификация испытаний | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Результат | Утвержденный тест |
| Линии утечки и расстояния воздушной изоляции | | |
| Спецификация испытаний | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Группа изоляционных материалов | я |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Определение размера напряжения изоляции (III/3) | 320 В |
| Номинальное переходное напряжение (III/3) | 4 кВ |
| минимальное значение расстояния воздушной изоляции - неоднородное поле (III/3) | 3 мм |
| Минимальное значение линии утечки (III/3) | 4 мм |
| Калибровочное напряжение изоляции (III/2) | 320 В |
| Номинальное переходное напряжение (III/2) | 4 кВ |
| Минимальное значение расстояния воздушной изоляции - неоднородное поле (III/2) | 3 мм |
| Минимальное значение линии утечки (III/2) | 3 мм |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Номинальное переходное напряжение (II/2) | 4 кВ |
| Минимальное значение расстояния воздушной изоляции - неоднородное поле (II/2) | 3 мм |
| Минимальное значение линии утечки (II/2) | 3,2 мм |
| Тип упаковки | Упаковка в коробках |
| Характеристика | Значение |
|---|---|
| Type of connection (EF000064) | Other |
| Contact type (EF001587) | Bus |
| Number of plug-in contact rows (EF006935) | 1 |
| Modular spacing contacts (EF007326) | 5.08 mm |
| Modular spacing connections (EF006827) | 5.08 mm |
| Angle contact/conductor connection (EF007546) | Other |
| Rated current In (EF008250) | 12 A |
| Rated voltage (EF000228) | 320 V |
| Rated surge voltage (EF002993) | 4 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.2 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.25 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.2 mm² |
| Type of electric connection (EF003961) | Spring clamp connection |
| Connectable cable type (EF006816) | Tubular cable |
| Material of contact surface (EF004020) | Tin |
| Material contact (EF007544) | Copper |
| Material insulation body (EF007543) | Polyamide (PA) |
| Housing material (EF001596) | Other |
| Housing colour (EF000136) | Black |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
