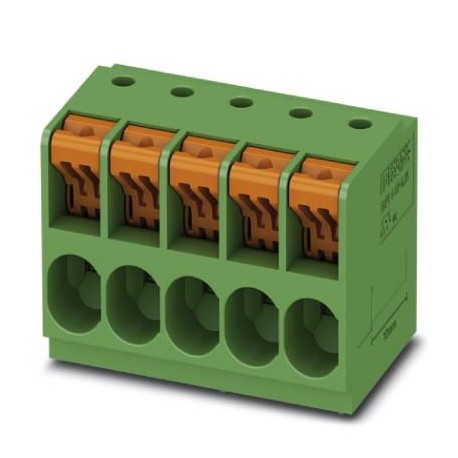

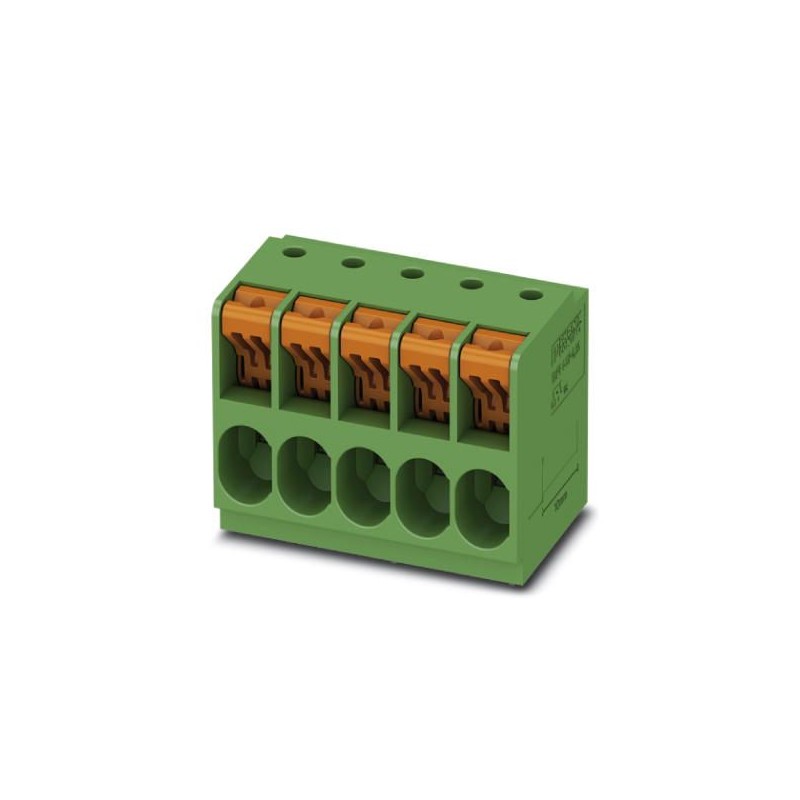

TDPT 4/ 6-SP-6,35-ZB 1017525 PHOENIX CONTACT PCB терминальный блок
TDPT 4/ 6-SP-6,35-ZB
1017525
PHOENIX_CONTACT
50
PCB терминальный блок
Разъемы штекерные промышленные > Клемма печатной платы
Разъемы PCB
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семнадцать тысяч пятьсот двадцать пять |
|---|---|
| Единица упаковки | 50 ПК |
| Минимальный объем заказа | 50 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626501574 |
| Вес / шт. (без упаковки) | 12.700 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | СN (Китай) |
Свойства элемента
| Краткое описание статьи | PCB терминальный блок |
|---|---|
| Ассортимент изделий | TDPT 4/..-СП |
| Поле | 6.35 мм |
| Количество позиций | Шесть |
| Способ подключения | Пуш-весной связи |
| Тип установки | Паять волны |
| Конфиг | Зигзаг закрепление Вт |
| Количество уровней | Один |
Электрические параметры
| Номинальный ток | 41 а |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 1000 в |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
Мощность подключения
| Сечение проводников сплошной | 0,2 мм2 ... 6 мм2 (подключение проводника с открытым терминалом) |
|---|---|
| Мм2 1 ... 6 мм2 (быстроразъемное соединение) | |
| Проводник поперечное сечение, гибкий | 0,2 мм2 ... 6 мм2 |
| Сечение проводника AWG кабель / круговых Милов | 24 ... 10 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0,2 мм2 ... 4 мм2 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0,2 мм2 ... 4 мм2 |
| 2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой | 0,5 мм2 ... 1,5 мм2 |
| Длина зачистки | 10 мм |
Материал данных - контакт
| Примечание | Директива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201 |
|---|---|
| Материал контакта | КР сплава |
| Характеристики поверхности | горяч-погружение луженые |
| Металлические точки поверхности терминала (верхний слой) | Олово (10 - 16 мкм ЗП) |
| Поверхность металла паяя области (верхний слой) | Олово (10 - 16 мкм ЗП) |
Материал - корпус
| Изоляционный материал | ПА |
|---|---|
| Группа изоляционного материала | Я |
| ЦТИ по МЭК 60112 | Шестьсот |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12 | Восемьсот пятьдесят |
| Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13 | Семьсот семьдесят пять |
| Температура для испытания давления шарика согласно EN 60695-10-2 | 125 °С |
Размеры товара
| Длина [ л ] | 20.75 мм |
|---|---|
| Ширина [ Вт ] | 38.9 мм |
| Высота [ ч ] | 26.9 мм |
| Поле | 6.35 мм |
| Высота (без Штыря припоя) | 23.4 мм |
| PIN припоя [П] | 3.5 мм |
| Контактный размеры | 1.7 x 0.8 мм |
| Измерение | 31.75 мм |
Упаковка информация
| Тип упаковки | упакованные в картон |
|---|---|
| Штук в упаковке | Пятьдесят |
| Упаковка наименования единиц | ПК. |
Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °С ... 70 °С |
|---|---|
| Температура окружающей среды (сборка) | ОТ -5 °C ... 105 °С |
| Температура окружающей среды (эксплуатация) | От -40 °C |
Испытания на отрыв
| Сечение проводника / проводника тип / растягивающей силы | 0,2 мм2 / твердых / > 10 Н |
|---|---|
| 0,2 мм2 / гибкого / > 10 Н | |
| 6 мм2 / твердых / > 80 Н | |
| 6 мм2 / гибкого / > 80 Н |
Электрические испытания
| Номинальный ток | 41 а |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 1000 в |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
Воздушные зазоры и пути утечки
| Группа изоляционного материала | Я |
|---|---|
| Напряжение | 800 в |
| Номинальное напряжение изоляции (в III/3) | 800 в |
| Номинальное напряжение изоляции (в III/2) | 1000 в |
| Номинальное напряжение изоляции, в (II/2) | 1000 в |
| Номинальное импульсное напряжение (III в/3) | 8 кв |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
| Номинальное импульсное напряжение (II/2 с) | 6 кв |
Стандартов и правил
| Подключение в соотв. со стандартной | АН-ВДЕ |
|---|---|
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
