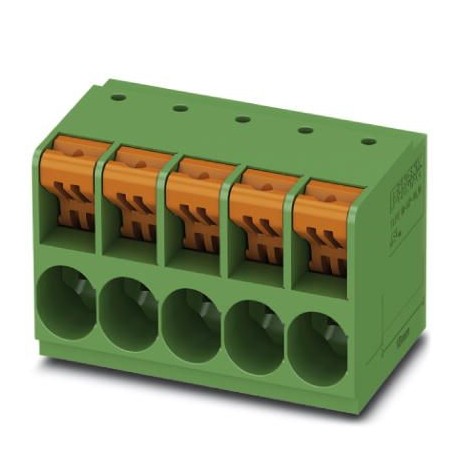

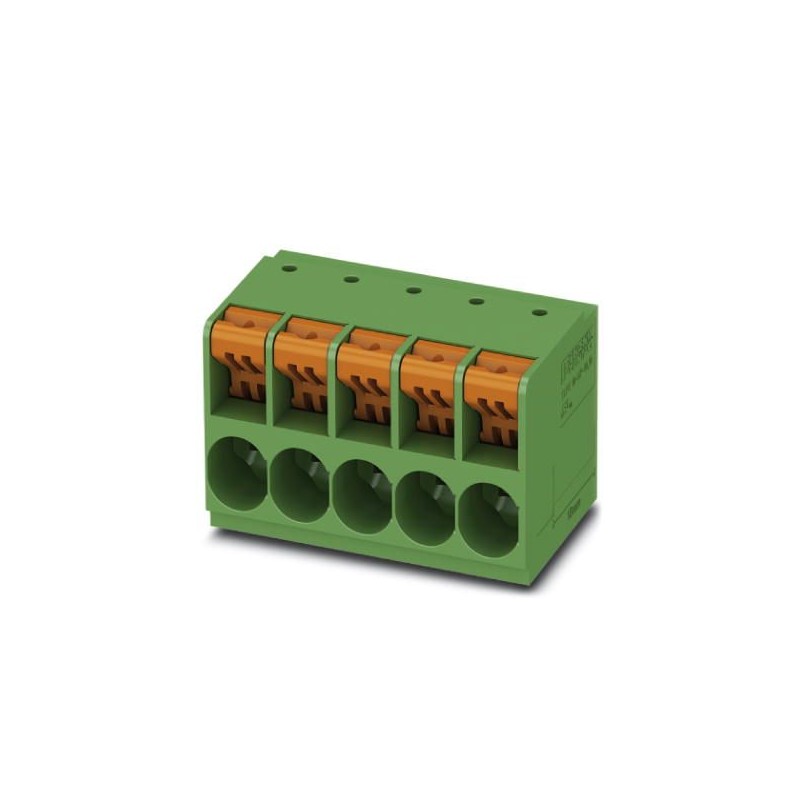

TDPT 16/ 3-SP-10,16-ZB 1017532 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

TDPT 16/ 3-SP-10,16-ZB 1017532 PHOENIX CONTACT PCB терминальный блок

TDPT 16/ 3-SP-10,16-ZB

1017532

PHOENIX_CONTACT

50

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 16 мм², количество потенциалов: 3, количество рядов: 1, количество полюсов в ряду: 3, семейство изделий: TDPT 16/.. -SP, шаг: 10,16 мм, тип подключения: Пружинное соединение push-in, монтаж: Пайка волновой волной, направление подключения проводника/печатная плата: 0 °, цвет: зеленый, расположение контактов: W зигзагообразные контакты, длина контакта [P]: 3,5 мм, количество контактов пайки на потенциал: 2, тип упаковки: коробочный

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $488.50
Цена за единицу: $9.77
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семнадцать тысяч пятьсот тридцать два
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ГНТП4055626501642
Вес / шт. (без упаковки)23.210 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияСN (Китай)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийTDPT 16/..-СП
Поле10.16 мм
Количество позицийТри
Способ подключенияПуш-весной связи
Тип установкиПаять волны
КонфигЗигзаг закрепление Вт
Количество уровнейОдин

Электрические параметры

Номинальный ток76 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Мощность подключения

Сечение проводников сплошной0.75 мм2 ... 16 мм2 (подключение проводника с открытым терминалом)
1,5 мм2 ... 16 мм2 (быстроразъемное соединение)
Один-провод/контакт, мель стеклопластик0.75 мм2 ... 16 мм2
Проводник поперечное сечение, гибкий0.75 мм2 ... 16 мм2
Сечение проводника AWG кабель / круговых Милов20 ... 6
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0.75 мм2 ... 16 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0.75 мм2 ... 16 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой0.75 мм2 ... 6 мм2
Длина зачистки18 мм

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностиЛуженая
Металлические точки поверхности терминала (верхний слой)Олово (10 - 16 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (10 - 16 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Длина [ л ]31.9 мм
Ширина [ Вт ]27.9 мм
Высота [ ч ]34.7 мм
Поле10.16 мм
Высота (без Штыря припоя)31.2 мм
PIN припоя [П]3.5 мм
Контактный размеры1.2 x 1 мм
Измерение20,32 мм

Размеры для конструкции PCB

Диаметр отверстия2 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Обработка ноты

ПроцессПаять волны
СпецификацияСледующим 61760-1 МЭК:2006-04
Следующим 60068-2-54 МЭК:2006-04

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)ОТ -5 °C ... 105 °С
Температура окружающей среды (эксплуатация)От -40 °C

Прекращение и способ подключения

Тест на повреждение проводника и ослаблениеМЭК 60999-1:1999-11
Тест пройден

Испытания на отрыв

Испытания на отрывМЭК 60999-1:1999-11
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0.75 мм2 / твердых / > 30 Н
0.75 мм2 / гибкого / > 30 Н
16 мм2 / твердых / > 100 Н
16 мм2 / гибкого / > 100 Н

Электрические испытания

Номинальный ток76 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Воздушные зазоры и пути утечки

СпецификацияМЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционного материалаЯ
Напряжение800 в
Номинальное напряжение изоляции (в III/3)800 в
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное напряжение изоляции, в (II/2)1000 в
Номинальное импульсное напряжение (III в/3)8 кв
Номинальное импульсное напряжение (III/2)об8 кв
Номинальное импульсное напряжение (II/2 с)6 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Номинальность воспламеняемости согласно ul 94Версия v0

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации


ETIM for 1017532 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 34.7 mm
Number of electrical connections (EF008252) 3
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 10.16 mm
Rated current In (EF008250) 76 A
Rated voltage (EF000228) 1000 V
Rated surge voltage (EF002993) 8 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Spring clamp connection
Connectable conductor cross section solid-core (EF007337) 0.75 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.75 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.75 mm²
Connectable conductor cross section multi-wired (EF007343) 16 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 2 mm
Length pin (EF006825) 3.5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
