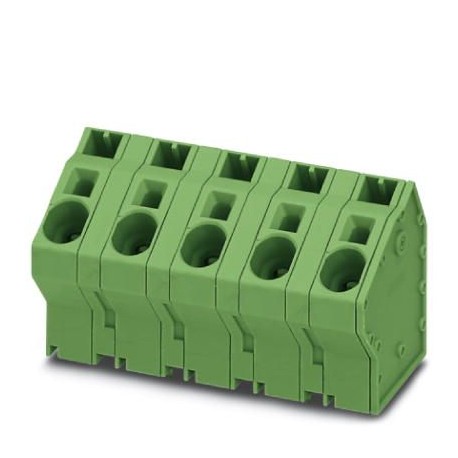

SPTA 16/ 3-15,0-ZB 1034123 PHOENIX CONTACT PCB терминальный блок
SPTA 16/ 3-15,0-ZB
1034123
PHOENIX_CONTACT
50
Продукт по требованию, без возврата.
PCB терминальный блок
Клеммная колодка для печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 16 мм², количество потенциалов: 3, количество рядов: 1, количество полюсов в ряду: 3, семейство артикула: SPTA 16/, шаг: 15 мм, тип подключения: Пружинное соединение push-in, монтаж: Волновая пайка, направление подключения проводника/печатная плата: 60 °, цвет: зеленый, расположение контактов: Зигзагообразные штифты W, Длина штифта [P]: 4,1 мм, Количество сварочных штифтов на потенциал: 3, Тип упаковки: В коробке
Разъемы штекерные промышленные > Клемма печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион тридцать четыре тысячи сто двадцать три |
|---|---|
| Единица упаковки | 50 ПК |
| Минимальный объем заказа | 50 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626539683 |
| Вес / шт. (без упаковки) | 2.220 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | De (Германия) |
Свойства элемента
| Краткое описание статьи | PCB терминальный блок |
|---|---|
| Ассортимент изделий | ЗИП 16/ |
| Поле | 15 мм |
| Количество позиций | Три |
| Способ подключения | Пуш-весной связи |
| Тип установки | Паять волны |
| Количество уровней | Один |
Электрические параметры
| Номинальный ток | 76 а |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 1000 в |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
Мощность подключения
| Сечение проводников сплошной | 0.75 мм2 ... 10 мм2 (подключение проводника с открытым терминалом) |
|---|---|
| 2,5 мм2 ... 10 мм2 (быстроразъемное соединение) | |
| Один-провод/контакт, мель стеклопластик | 0.75 мм2 ... 16 мм2 |
| Проводник поперечное сечение, гибкий | 0.75 мм2 ... 16 мм2 |
| Сечение проводника AWG кабель / круговых Милов | 18 ... 4 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0.75 мм2 ... 16 мм2 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0.75 мм2 ... 10 мм2 |
| 2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой | Мм2 0.75 ... 4 мм2 |
| Длина зачистки | 18 мм |
Материал данных - контакт
| Примечание | Директива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201 |
|---|---|
| Материал контакта | КР сплава |
| Характеристики поверхности | Луженая |
| Металлические точки поверхности терминала (верхний слой) | Олово (10 - 16 мкм ЗП) |
| Поверхность металла паяя области (верхний слой) | Олово (10 - 16 мкм ЗП) |
Материал - корпус
| Изоляционный материал | ПА |
|---|---|
| Группа изоляционного материала | Я |
| ЦТИ по МЭК 60112 | Шестьсот |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12 | Восемьсот пятьдесят |
| Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13 | Семьсот семьдесят пять |
| Температура для испытания давления шарика согласно EN 60695-10-2 | 125 °С |
Размеры товара
| Длина [ л ] | 32.7 мм |
|---|---|
| Ширина [ Вт ] | 41.8 мм |
| Высота [ ч ] | 42.23 мм |
| Поле | 15 мм |
| Высота (без Штыря припоя) | 38.13 мм |
| PIN припоя [П] | 4.1 мм |
| Контактный размеры | 1.2 x 1 мм |
| Измерение | 30 мм |
Упаковка информация
| Тип упаковки | упакованные в картон |
|---|---|
| Штук в упаковке | Пятьдесят |
| Упаковка наименования единиц | ПК. |
Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °С ... 70 °С |
|---|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
| Температура окружающей среды (эксплуатация) | От -40 °C |
Испытания на отрыв
| Сечение проводника / проводника тип / растягивающей силы | 0.75 мм2 / твердых / > 30 Н |
|---|---|
| 0.75 мм2 / гибкого / > 30 Н | |
| 10 мм2 / твердых / > 90 Н | |
| 16 мм2 / гибкого / > 100 Н |
Электрические испытания
| Номинальный ток | 76 а |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 1000 в |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
Воздушные зазоры и пути утечки
| Спецификация | МЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09 |
|---|---|
| Группа изоляционного материала | Я |
| Напряжение | 1000 в |
| Номинальное напряжение изоляции (в III/3) | 1000 в |
| Номинальное напряжение изоляции (в III/2) | 1000 в |
| Номинальное напряжение изоляции, в (II/2) | 1000 в |
| Номинальное импульсное напряжение (III в/3) | 8 кв |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
| Номинальное импульсное напряжение (II/2 с) | 6 кв |
Стандартов и правил
| Подключение в соотв. со стандартной | АН-ВДЕ |
|---|---|
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
| Характеристика | Значение |
|---|---|
| Height (EF000040) | 42.23 mm |
| Number of electrical connections (EF008252) | 3 |
| Number of levels (EF002659) | 1 |
| Modular spacing connections (EF006827) | 15 mm |
| Rated current In (EF008250) | 76 A |
| Rated voltage (EF000228) | 1000 V |
| Rated surge voltage (EF002993) | 8 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connection type conductor (EF006821) | Spring clamp connection |
| Connectable conductor cross section solid-core (EF007337) | 0.75 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.75 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.75 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 10 mm² |
| Connection type PCB (EF006822) | Soldering connection |
| Material connection surface (EF006826) | Tin |
| Diameter connection pin (EF006823) | 1.7 mm |
| Length pin (EF006825) | 4.1 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Green |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of PCB fastening (EF008226) | Connecting contact |
| Type of fastening (EF002442) | Solder |
| Type of banding (EF007011) | Carton (for SMD) |
