SPT 2,5/ 8-H-5,0 GYBN 1578748 PHOENIX CONTACT Клеммная колодка для печатной платы, номинальный ток: 24 А, но..

SPT 2,5/ 8-H-5,0 GYBN

1578748

PHOENIX_CONTACT

60

Продукт по требованию, без возврата.

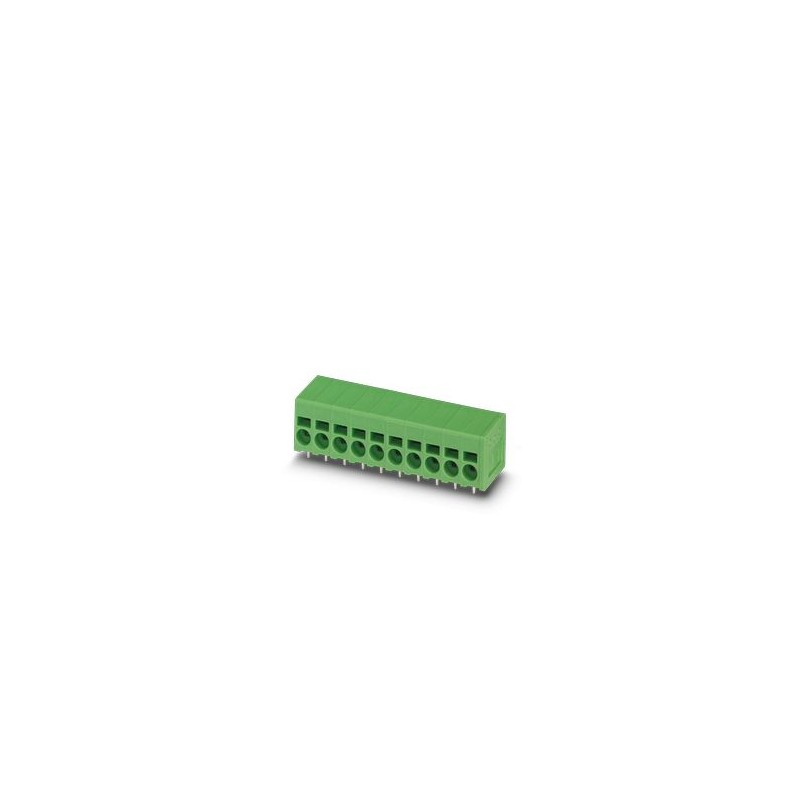

Клеммная колодка для печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество рядов: 1, количество полюсов в ряду: 8, семейство артикулов: SPT 2,5/.. -H, шаг: 5 мм, тип подключения: Пружинное соединение push-in, монтаж: Пайка волной пайки, направление подключения проводника/печатной платы: 0 °, цвет: серовато-коричневый, Расположение контактов: Линейное расположение контактов, длина контактов [P]: 2,5 мм, количество контактов пайки на потенциал: 2, Тип упаковки: коробчатый

Терминал печатной платы

Клеммная колодка печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм2, количество рядов: 1, количество контактов в ряду: 8, ассортимент: SPT 2,5/.. -H, шаг: 5 мм, способ подключения: пружинное соединение push-in, монтаж: пайка волной припоя, направление соединения проводника/печатной платы: 0 °, цвет: серо-коричневый, расположение выводов: линейное закрепление, паяльный штифт [P]: 2,5 мм, количество контактов для пайки на потенциал: 2, вид упаковки: упакован в картон

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $230.65
Цена за единицу: $3.84
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства продукта
Продуктовая линейкаТерминалы COMBICON M
Тип продуктаТерминал печатной платы
Семейство продуктовСПТ 2,5/.. -H
Количество позиций8
Смола5 мм
Количество строк1
Расположение выводовЛинейное закрепление
Количество паяльных контактов на потенциал2
Электрические свойства
Номинальный ток Iн24 A
Номинальное напряжение Uн400 В
Степень загрязнения3
Номинальное напряжение (III/3)250 V
Номинальное напряжение перенапряжения (III/3)4 кВ
Номинальное напряжение (III/2)400 В
Номинальное напряжение перенапряжения (III/2)4 кВ
Номинальное напряжение (II/2)630 В
Номинальное напряжение перенапряжения (II/2)4 кВ
Данные подключения
Технология подключения
Номинальное сечение2,5 мм²
Подключение проводников
Способ подключенияПружинное соединение push-in
Сечение проводника жесткое0,2 мм² ... 4 мм²
Гибкое сечение провода0,2 мм² ... 2,5 мм²
Сечение проводника AWG24 ... 12
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,25 мм² ... 2,5 мм² (длина зачистки 8 мм)
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,25 мм² ... 1,5 мм² (длина зачистки 8 мм)
Цилиндрический калибр a x b / диаметр2,8 мм x 2,0 мм / -
Длина зачистки10 мм
установка
Тип монтажаПайка волной припоя
Расположение выводовЛинейное закрепление
Технические характеристики материалов
Данные о материалах - контакты
заметкаСоответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностигорячее лужение
Конечная точка металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Участок пайки металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (корпус)серо-коричневый (8019)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс горючести согласно UL 94V0
Индекс воспламеняемости калильной проволоки GWFI в соответствии с EN 60695-2-12850
Температура зажигания провода накаливания GWIT в соответствии с EN 60695-2-13775
Температура для испытания шаром под давлением в соответствии с EN 60695-10-2125 КК
примечания
Примечание по применениюНоминальное напряжение изоляции с прокладкой шага
RZ-SPT-2,5-2,5: 400 В (III/3), 630 В (III/2), 1000 В (II/2)
RZ-SPT-2,5-5,0: 630 В (III/3), 800 В (III/2), 1000 В (II/2)
Размеры
Размерный рисунокgklwlyybhu.jpg
Смола5 мм
Ширина [w]41,4 мм
Высота [ч]16 мм
Длина [л]14,4 мм
Высота установки13,5 мм
Длина паяльного штифта [P]2,5 мм
Размеры штифта0,8 x 0,8 мм
Проектирование печатных плат
Диаметр отверстия1,2 мм
Механические испытания
Проверка соединения
СпецификацияМЭК 60998-2-2:2002-12
РезультатТест пройден
Проверка на повреждение и ослабление проводника
СпецификацияМЭК 60998-2-2:2002-12
РезультатТест пройден
Испытание на выдергивание
СпецификацияМЭК 60998-2-2:2002-12
Сечение проводника/тип проводника/заданное значение тягового усилия/фактическое значение0,2 мм² / сплошной / > 10 Н
0,2 мм² / гибкий / > 10 Н
4 мм² / сплошной / > 60 Н
2,5 мм² / гибкий / > 50 Н
Электрические испытания
Испытание на повышение температуры
СпецификацияМЭК 60998-2-1:2002-12
Испытание на повышение требуемой температурыПовышение температуры ≤ 45 К
Сопротивление изоляции
СпецификацияМЭК 60998-1:2002-12
Сопротивление изоляции, соседние позиции109Ω
Воздушные зазоры и пути утечки |
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)CTI 600
Номинальное напряжение изоляции (III/3)250 V
Номинальное напряжение перенапряжения (III/3)4 кВ
минимальное значение зазора - неоднородное поле (III/3)3 мм
минимальный путь утечки (III/3)3,2 мм
Номинальное напряжение изоляции (III/2)400 В
Номинальное напряжение перенапряжения (III/2)4 кВ
минимальное значение зазора - неоднородное поле (III/2)3 мм
минимальный путь утечки (III/2)3 мм
Номинальное напряжение изоляции (II/2)630 В
Номинальное напряжение перенапряжения (II/2)4 кВ
минимальное значение зазора - неоднородное поле (II/2)3 мм
минимальный путь утечки (II/2)3,2 мм
Условия окружающей среды и реальной жизни
Испытание на вибрацию
СпецификацияМЭК 60068-2-6:1995-03
частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось2,5 ч
Испытание раскаленной проволокой
СпецификацияМЭК 60998-1:2002-12
температура850 °С
Время воздействия5 с
Окружающие условия
Температура окружающей среды (эксплуатация)-40 °С ... 100 °C (в зависимости от текущей несущей способности/кривой снижения номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (в сборе)-5 °С ... 100 °С
Характеристики упаковки
Тип упаковкиупаковано в картон

ETIM for 1578748 Connectors (EC002643)
Характеристика Значение
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type PCB (EF006822) Soldering connection
