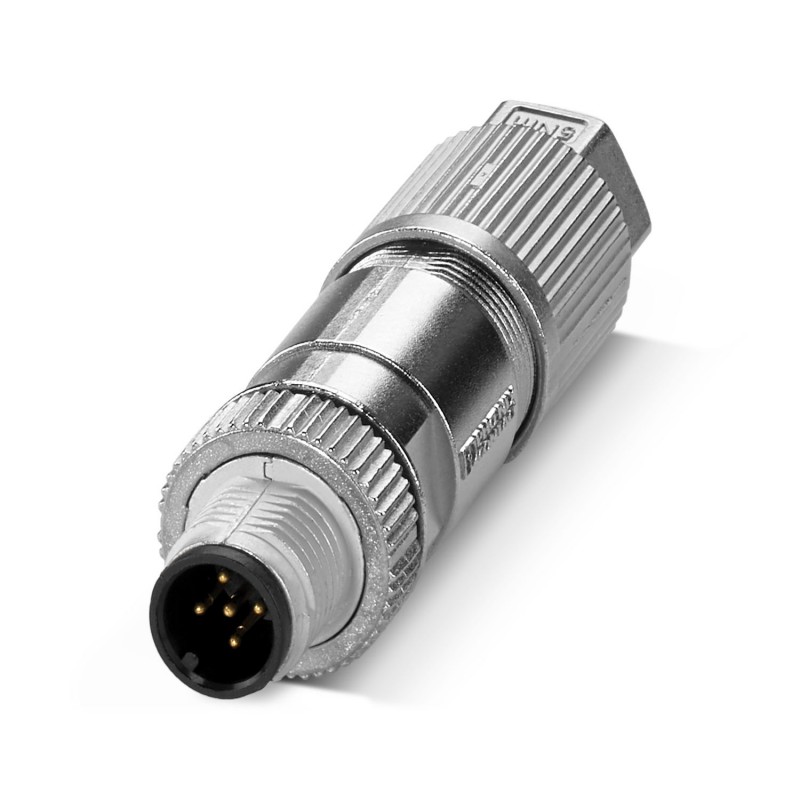

SACC-M12MS-5QO-0,75 SH 1413991 PHOENIX CONTACT Соединитель для датчика/исполнительного устройства
SACC-M12MS-5QO-0,75 SH
1413991
PHOENIX_CONTACT
Соединитель для датчика/исполнительного устройства
Разъем, универсальный, 5-полюсный, безгалогенный, экранированный, прямой штекерный разъем M12, A, офсетное соединение. изоляция, материал накатки: цинковое литье под давлением, никелированная, наружный диаметр проволоки 5 мм... 9,7 мм
Разъем, Универсальный, 5-контактный, безгалогенный, экранированный, Вилка прямая M12, кодировка: A, Соединение смещения изоляции, материал накатки: Цинковое литье, никелированный, внешний диаметр кабеля 5 мм ... 9,7 мм
Разъемы штекерные промышленные > Круглый соединитель промышленных разъемов
Кабели, разъемы, коробки и QUICKON
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 1413991 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 17 (C-2-2017) |
| GTIN | 4055626013176 |
| Вес/шт. (без упаковки) | 40,000 GRM |
Размеры
| Раствор ключа - накидная гайка | 15 мм |
|---|---|
| Диаметр корпуса | 19 мм |
| Длина | 58 мм |
| Наружный диаметр проводника | 5 мм ... 9,7 мм |
| Длина зачищенной части оболочки | ≥ 80 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 в соответствии с IEC 61076-2-101 |
| Шок, вибрация EN 50155:2001 | |
| Тип сигнала/категория | Универсальный |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение провода | 0,14 мм² ... 0,75 мм² (гибкий) |
| 0,14 мм² ... 0,5 мм² (жесткий) | |
| Сечение проводника AWG | 26 ... 18 (гибкий) |
| 26 ... 20 (жесткий) | |
| Диаметр проводника вкл. изоляцию | 0,75 мм ... 2 мм |
| Частота подключения проводников одинакового сечения | 10 |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
| Циклы установки | ≥ 100 |
| Момент затяжки | Накатанная гайка М12 |
| 5 Нм (Контргайка) | |
| Указания по монтажу | При новом подключении провода производится обрезание по последней контактной детали. |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | в соответствии с IEC 61076-2-101 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты / нормативные документы | EN 50155:2001 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
| Характеристика | Значение |
|---|---|
| Contact type (EF001587) | Other |
| Diameter connector (EF007496) | 19 mm |
| Number of data contacts (EF012232) | 0 |
| Number of power contacts (EF012216) | 0 |
| Number of control contacts (EF012217) | 5 |
| For cable outer diameter (EF009475) | 5 mm |
| Type of housing (EF006980) | Straight |
| Rated current In (EF008250) | 4 A |
| Ambient temperature (EF002386) | -40 °C |
| Rated voltage (EF000228) | 48 V |
| Over voltage category (EF006785) | II |
| Pollution degree (EF006786) | 3 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.14 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.14 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.14 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.14 mm² |
| Type of electric connection (EF003961) | Insulation displacement connection |
| Material of contact surface (EF004020) | Nickel |
| Housing material (EF001596) | Other |
| Coating housing (EF001601) | Other |
| Material thread ring (EF012304) | Other |
| Type of locking (EF000208) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Degree of protection (IP), mounted (EF007466) | IP65 |
| Min. number of insertion cycles (EF012212) | 100 |
| Screened (EF000881) | Yes |
| With status indication (EF001602) | No |
