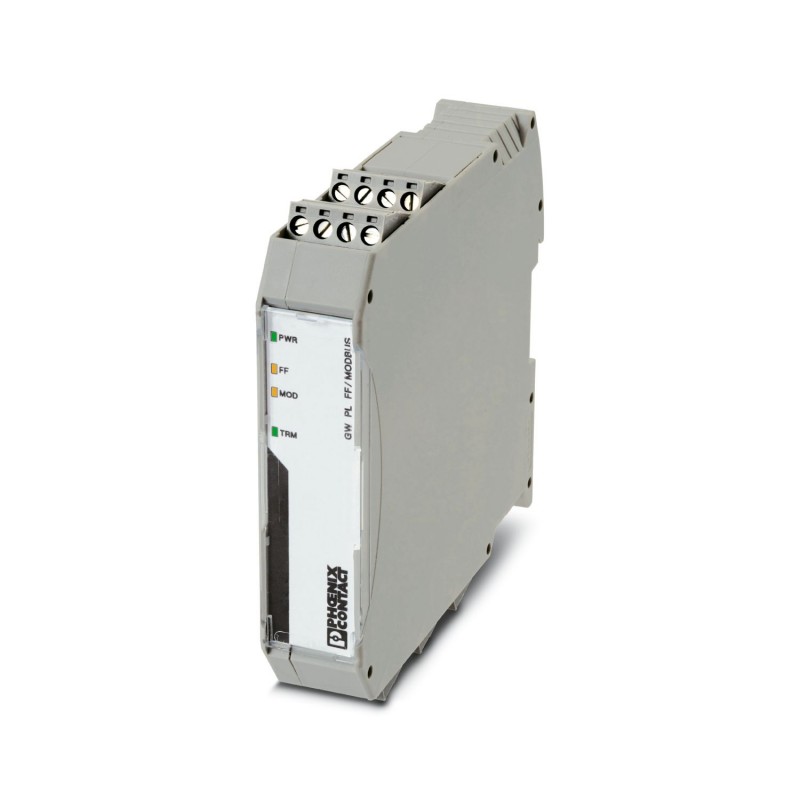

GW PL FF/MODBUS 2316363 PHOENIX CONTACT Преобразователь протоколов Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

GW PL FF/MODBUS 2316363 PHOENIX CONTACT Преобразователь протоколов

GW PL FF/MODBUS

2316363

PHOENIX_CONTACT

Преобразователь протоколов

Конвертер протоколов Modbus/RTU в FOUNDATION Fieldbus

Подробнее


Программируемые логические контроллеры (ПЛК) > Блок передачи данных ПЛК

Безопасность и связь

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $1,430.76
Цена за единицу: $1,430.76
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа2316363
Упаковочная единица1 stk
Страница каталогаСтр. 520 (C-6-2017)
GTIN4055626127392
Вес/шт. (без упаковки)203,100 GRM

Указание

Ограничение износаЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Чертеж
Ширина22,5 мм
Высота99 мм
Глубина114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)0 % ... 95 % (без выпадения конденсата)
Высота2000 м
Степень защитыIP20

Общие сведения

Монтажное положениеНа горизонтальную DIN-рейку NS 35 в соответствии с EN 60715
Указания по монтажуна стандартную рейку NS 35 по EN 60715
Вес нетто203,1 г
Материал корпусаPA V0
Цветcерый
Степень загрязнения2
Категория перенапряженияII

Питание

Номинальное напряжение питания24 В DC
Диапазон напряжения питания18 В DC ... 30 В DC
Потребляемый ток, макс.34 мА
Тип подключенияВставные винтовые клеммы COMBICON
Сечение гибкого проводника макс.2,50 мм²
Сечение гибкого проводника мин.0,20 мм²
Сечение жесткого проводника макс.2,50 мм²
Сечение жесткого проводника мин.0,20 мм²
Сечение провода AWG макс.12
Сечение провода AWG мин.24

Последовательный интерфейс

Интерфейс 1FOUNDATION Fieldbus
ИнтерфейсПоследовательный
Количество портов1
Количество точек подключения1
Тип подключенияCOMBICON
Способ подключенияВинтовые зажимы
Нагрузочные резисторПереключаемый
Сечение жесткого проводника мин.0,2 мм²
Сечение жесткого проводника макс.2,5 мм²
Сечение гибкого проводника мин.0,2 мм²
Сечение гибкого проводника макс.2,5 мм²
Сечение провода AWG мин.24
Сечение провода AWG макс.12
Момент затяжки0,5 Нм ... 0,6 Нм
Поддерживаемые протоколыModbus/RTU, FOUNDATION Fieldbus
Скорость передачи данных31,25 кбит/с
Интерфейс 2Modbus/RTU
ИнтерфейсRS-485, 2-проводн.
Количество портов4 (Устройства Modbus/RTU)
Количество точек подключения2
Тип подключенияCOMBICON
Способ подключенияВинтовые зажимы
Нагрузочные резисторПереключаемый
Сечение жесткого проводника мин.0,02 мм²
Сечение жесткого проводника макс.2,5 мм²
Сечение гибкого проводника мин.0,2 мм²
Сечение гибкого проводника макс.2,5 мм²
Сечение провода AWG мин.24
Сечение провода AWG макс.12
Момент затяжки0,5 Нм ... 0,6 Нм
Скорость передачи данных115,2 кбит/с (макс.)

Стандарты и предписания

Ударопрочность30г, 18 мс
Вибрация (при эксплуатации)5г, 10 Гц ... 150 Гц
ATEXPRESAFE 16ATEX7686X, II 3G, Ex nA IIC T4 Gc
IECExIECEx PRE 16.0001X, Ex nA IIC T4 Gc
UL, США / КанадаClass I, Div. 2, Groups A, B, C, D
Class I, Zone 2, AEx nA IIC T4, Ex nA IIC T4 GcX

Environmental Product Compliance

China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация


ETIM for 2316363 PLC's (EC001423)
Характеристика Значение
Number of HW-interfaces industrial Ethernet (EF003020) 0
Number of interfaces PROFINET (EF006932) 0
Number of HW-interfaces RS-232 (EF003021) 0
Number of HW-interfaces RS-422 (EF003022) 0
Number of HW-interfaces RS-485 (EF003023) 0
Number of HW-interfaces serial TTY (EF003024) 0
Number of HW-interfaces USB (EF003025) 0
Number of HW-interfaces parallel (EF003026) 0
Number of HW-interfaces wireless (EF006933) 0
Number of HW-interfaces other (EF003027) 2
With optical interface (EF003028) No
Supporting protocol for EtherCAT (EF017564) No
Supporting protocol for TCP/IP (EF003050) No
Supporting protocol for PROFIBUS (EF003052) No
Supporting protocol for CAN (EF003053) No
Supporting protocol for INTERBUS (EF003054) No
Supporting protocol for ASI (EF003051) No
Supporting protocol for KNX (EF003055) No
Supporting protocol for Modbus (EF003057) No
Supporting protocol for Data-Highway (EF003058) No
Supporting protocol for DeviceNet (EF003059) No
Supporting protocol for SUCONET (EF003060) No
Supporting protocol for LON (EF003017) No
Supporting protocol for PROFINET IO (EF007525) No
Supporting protocol for PROFINET CBA (EF007524) No
Supporting protocol for SERCOS (EF006657) No
Supporting protocol for Foundation Fieldbus (EF007522) No
Supporting protocol for EtherNet/IP (EF007521) No
Supporting protocol for AS-Interface Safety at Work (EF007519) No
Supporting protocol for DeviceNet Safety (EF007520) No
Supporting protocol for INTERBUS-Safety (EF006662) No
Supporting protocol for PROFIsafe (EF007526) No
Supporting protocol for SafetyBUS p (EF007527) No
Supporting protocol for other bus systems (EF003062) Yes
Radio standard Bluetooth (EF007178) No
Radio standard WLAN 802.11 (EF007179) No
Radio standard GPRS (EF008523) No
Radio standard GSM (EF008524) No
Radio standard UMTS (EF008525) No
IO link master (EF007298) No
Redundancy (EF003156) No
Type of data transmission (EF008225) Serial
Transmission rate (EF003271) 31250 kBit/s
With potential separation (EF003272) No
SIL according to IEC 61508 (EF009889) None
Suitable for safety functions (EF001597) No
Performance level according to EN ISO 13849-1 (EF007399) None
Appendant operation agent (Ex ia) (EF004141) No
Appendant operation agent (Ex ib) (EF004142) No
Explosion safety category for gas (EF003997) None
Explosion safety category for dust (EF003998) None
Width (EF000008) 22.5 mm
Height (EF000040) 99 mm
Depth (EF000049) 114.5 mm
