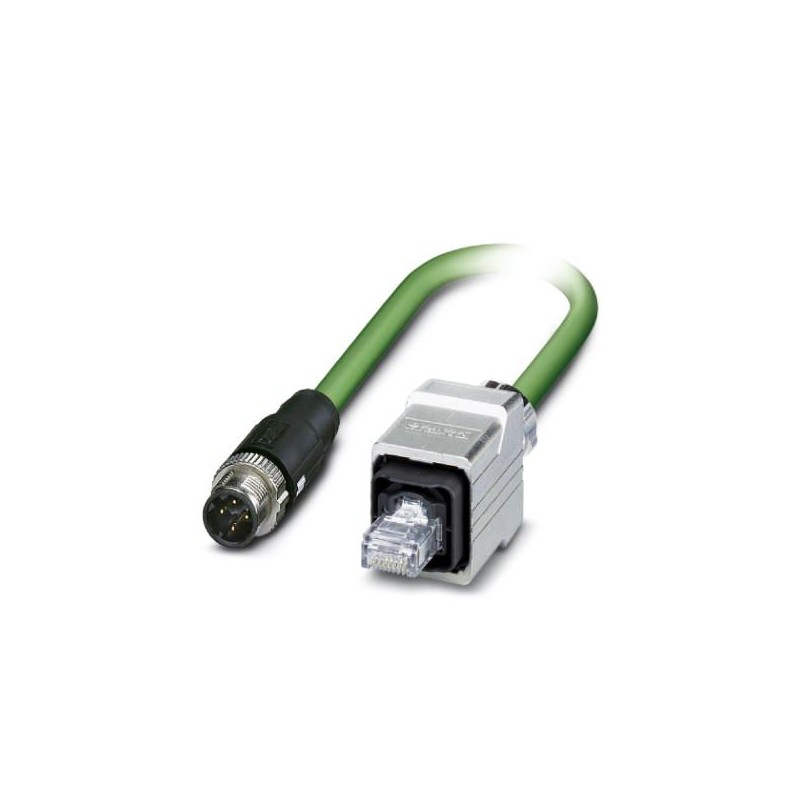

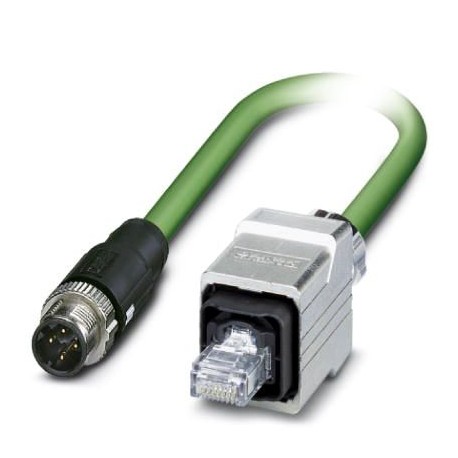

NBC-M12MSD/ 5,0-93B/R4RC
1407518
PHOENIX_CONTACT
1
Сетевой кабель
Кабель и провод > Кабель связи для передачи данных
Кабели и приводы датчиков
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Спасибо за Ваш интерес к нашим продуктам. Надеемся, что предложенные сроки окажутся приемлемыми для Вас.
Во время оформления заказа можете выбрать наиболее приемлимый для Вас вид доставки: Aéreo Express 24hrs, Terrestre Standard 48/72hrs, и т.д.
Код заказа | 1407518 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 399 (C-2-2017) |
GTIN | 4046356778237 |
Вес/шт. (без упаковки) | 428,000 GRM |
Степень защиты | IP65 (Разъем М12) |
---|---|
IP67 (Разъем М12) | |
IP67 (Штекерный соединитель RJ45) | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Разъем М12) |
-40 °C ... 70 °C (Штекерный соединитель RJ45) |
Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
---|---|
Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей | |
Расчетный ток при 40 ℃ | 1 A |
Расчетное напряжение | 48 В AC |
60 В DC | |
Полюсов | 4 |
Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
EtherCAT®CAT5 (МЭК 11801), 100 Мбит/с | |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Материал, контакт | CuSn |
Материал, держатель контакта | TPU GF |
Материал, контактная поверхность | Ni/Au |
Материал корпуса | Металл |
Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
---|---|
Кол-во контактов (поверхность сопряжения) | 4 |
Кодирование | D (Данные) |
Цвет | черный |
Материал (компоненты) | CuSn (Контакт) |
Ni/Au (Поверхность контакта) | |
PA (Держатель контактов) | |
TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
Сопротивление изоляции | ≥ 100 MΩ |
Циклы установки | ≥ 100 |
Момент затяжки | 0,4 Нм |
Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Исполнение головки | Штекеры прямое RJ45 Крепление на защелках / IP67 |
---|---|
Кол-во контактов (поверхность сопряжения) | 4 (8) |
Цвет | cеребристый |
серый / черный | |
Материал (компоненты) | CuSn (Контакт) |
Ni/Au (Поверхность контакта) | |
Поликарбонат (Держатель контактов) | |
Литой под давл. цинк, с никелевым покрытием (Корпус) | |
Циклы установки | ≥ 750 |
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-101 |
Тип кабеля | PROFINET, CAT5, гибкий, ПВХ |
---|---|
Тип кабеля (краткое обозначение) | 93B |
UL AWM Style | 21694 |
Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
EtherCAT®CAT5 (МЭК 11801), 100 Мбит/с | |
Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
Сечение провода | 4x 0,34 мм² |
AWG, сигнальная линия | 22 |
Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
Диаметр проводника вкл. изоляцию | 1,55 мм |
Цвета жил | белый, желтый, синий, оранжевый |
Общая скрутка | Четверка звездообразной скрутки |
Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
защитный экран оптоволоконного кабеля | 85 % |
Внешняя оболочка, цвет | зеленый RAL 6018 |
Толщина стенок внешней оболочки | около 0,9 мм |
Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
Минимальный радиус изгиба, жесткая прокладка | 3 x D |
Минимальный радиус изгиба, гибкая прокладка | 7 x D |
Масса кабеля | 67 кг/км |
Внешняя оболочка, материал | ПВХ |
Материал внутренней оболочки | ПВХ |
Материал, изоляция проводника | PE |
Материал проводника | гибкий провод из оцинкованной меди |
Сопротивление изоляции | ≥ 500 МΩ*км |
Сопротивление шлейфа | ≤ 120,00 Ом/км |
Волновое сопротивление | 100 Ω ±15 Ω (при 100 МГц) |
Переходное затухание (NEXT) | 80 дБ (при 1 МГц) |
76 дБ (при 4 МГц) | |
70 дБ (при 10 МГц) | |
65 дБ (при 16 МГц) | |
63 дБ (при 20 МГц) | |
60 дБ (при 31,25 МГц) | |
55 дБ (при 62,5 МГц) | |
50 дБ (при 100 МГц) | |
Ослабление | 2,1 дБ (при 1 МГц) |
4 дБ (при 4 МГц) | |
6,3 дБ (при 10 МГц) | |
8 дБ (при 16 МГц) | |
9 дБ (при 20 МГц) | |
11,4 дБ (при 31,25 МГц) | |
16,5 дБ (при 62,5 МГц) | |
21,3 дБ (при 100 МГц) | |
Скорость передачи сигнала | 0,66 c |
Время распространения сигнала | 5,3 нСм/м |
Сопротивление устройства сопряжения | ≤ 20,00 мΩ/м (при 10 МГц) |
Номинальное напряжение, проводник | 600 В |
Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
Негорючесть | согласно UL 1685 (CSA FT 4) |
Маслостойкость | условно маслостойкий |
Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (кабель, жестко прокладываемый) |
-40 °C ... 70 °C (кабель, для подвижного монтажа) | |
Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
Температура окружающей среды (хранение/транспорт) | -50 °C ... 70 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
