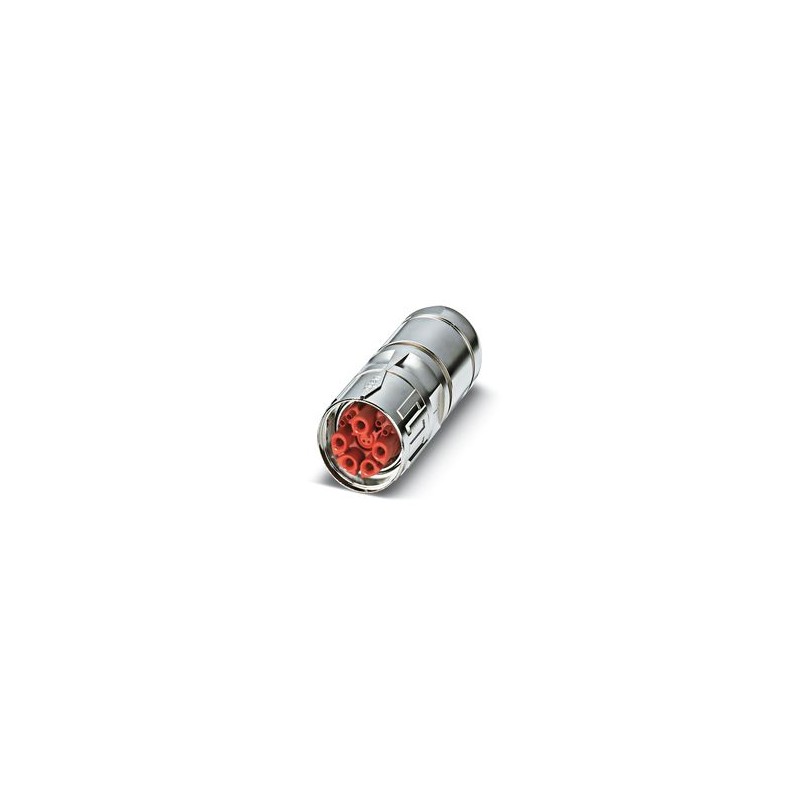

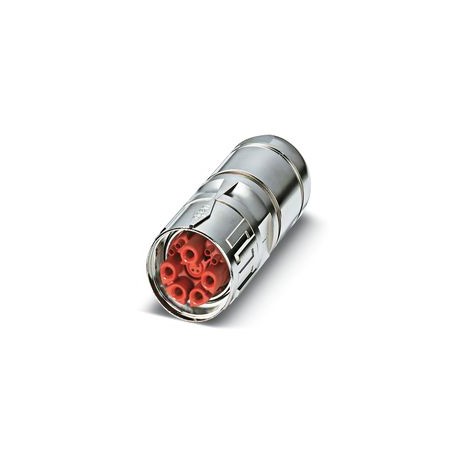

SB-8ESSD8A8L33SX 1244941 PHOENIX CONTACT M40, Разъем для кабелей, серия: SB, длинный прямой, экранированный:..
SB-8ESSD8A8L33SX
1244941
PHOENIX_CONTACT
M40, Разъем для кабелей, серия: SB, длинный прямой, экранированный: да, SPEEDCON, Нет. полюсов: 8+4+PE, Направление вращения: Стандартное, Тип контактного соединения: Гнездовое, Обжимное соединение, диапазон диаметров кабеля: 14 мм ... 20,5 мм, кодирование: Сигнал, кодирование 2, Изделие не содержит свинца в соответствии с директивой RoHS II без исключения 6c (Pb<.; 0,1%)
M40, Штекерный разъем. для кабелей
Home > PHOENIX_CONTACT
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Технические данные
примечания
| Общее | Обжимные контакты, 8 x Ø 1 мм, 5 x Ø 3,6 мм, заказываются отдельно |
| Индикация безопасности | |
| Примечания по технике безопасности | ПРЕДУПРЕЖДЕНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Несоблюдение и неправильное использование может привести к материальному ущербу и травмам. |
| • ПРЕДУПРЕЖДЕНИЕ: Подавайте только продукты в идеальном состоянии. Продукты следует регулярно проверять на наличие повреждений. Немедленно удалите дефектные продукты. Замените поврежденные изделия. Отремонтировать их не представляется возможным. | |
| • ВНИМАНИЕ: только квалифицированный персонал, специализирующийся на электротехнике, может устанавливать и использовать продукт, всегда принимая во внимание следующие указания безопасности. Специализированный персонал должен быть знаком с основами электротехники. Вы должны уметь выявлять и избегать опасностей. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется персонал, специализирующийся на электротехнике. | |
| • Продукция подходит для областей применения конструкции электрооборудования, систем управления и систем. | |
| • Если разъемы используются на открытом воздухе, они должны быть защищены, в частности, от воздействия окружающей среды. | |
| • Готовые изделия не могут быть подделаны или вскрыты несанкционированным образом. | |
| • Используйте только ответные соединители, соответствующие техническим данным указанных стандартов (например, указанных на принадлежностях к продукту на веб-сайте phoenixcontact.com/products). | |
| • Пользователь несет ответственность за использование продукта непосредственно в сочетании с продуктами других производителей. | |
| • При рабочем напряжении > 50 В переменного тока корпуса электропроводящих разъемов должны быть заземлены | |
| • При группировании нескольких электрических цепей в одном кабеле и/или разъеме применяются VDE 0100/1.97 § 411.1.3.2 и DIN EN 60 204/11.98 § 14.1.3 | |
| • Обратите внимание на соответствующие технические данные. Вы найдете данные: или в изделии или на этикетке упаковки или в предоставленной документации или на сайте phoenixcontact.com/products выбрав товар | |
| • Используйте только рекомендованный Phoenix Contact инструмент | |
| • Обратите внимание на инструкции по сборке/документации Design In в разделе загрузок на веб-сайте продукта phoenixcontact.com/products. | |
| • Не закрывайте штекерные разъемы заглушкой. Нужный аксессуар вы найдете в разделе «Аксессуары» в разделе «Аксессуары» в разделе phoenixcontact.com/products | |
| • Используйте разъемы только полностью подключенными и запертыми. | |
| • При прокладке кабеля убедитесь, что растягивающая нагрузка, приложенная к разъемам, не превышает пределов, установленных стандартами. | |
| • Соблюдайте минимальный радиус изгиба кабеля. Прокладывайте шнур, не форсируя его. | |
| • Разъем нагревается при нормальной работе. В зависимости от условий окружающей среды поверхность разъема также может нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждающих указаний (например, DIN EN ISO 13732-1:2008-12). | |
Свойства элемента
| Тип продукта | Круглый разъем (со стороны кабеля) |
Соединители
| Подключение 1 | |
| Конструкция коллектора | Женская связь |
| Изолирующий корпус | |
| Защита от случайных контактов | МЭК 61984 |
| Кодификация | Сигнал, кодировка 2 |
| Тип соединения | Обжимное соединение |
| Тип переключения контактов | женский |
| приложение | Гибрид |
| Количество полюсов | 13 |
| Направление вращения | Стандарт |
| Заглушка Поверхность | 8+4+ПЭ |
| Диаметр контактаСиловые контакты | 3,6 мм |
| Секция плетеной пряжиСиловые контактыМин. | 1 мм² |
| Секция плетеной пряжиСиловые контактыМакс. | 16 мм2 |
| Номинальный токСиловые контакты | 70 А |
| Наблюдение | В случае соединения сечение макс. |
| номинальное напряжение | 630 В переменного тока |
| Определение значения переходного напряжения | 6 кВ |
| Категория всплеска напряжения | Айш |
| Степень загрязнения | 3 |
| Номинальное напряжение (II/3) силовой контакт | 850 В постоянного тока |
| Номинальное напряжение (III/3) силовой контакт | 630 В переменного тока |
| Диаметр контактаСигнальные контакты | 1 мм |
| Секция плетеной пряжиСигнальные контактыМин. | 0,06 мм² |
| Секция плетеной пряжиСигнальные контактыМакс. | 1,5 мм² |
| Номинальный ток на сигнальный контакт | 8 A |
| Наблюдение | В случае соединения сечение макс. |
| Определение значения переходного напряжения | 6 кВ |
| Предупредительный контакт номинального напряжения (III/3) | 500 В |
| Диаметр контакта Данные Контакты | 1 мм |
| Плетеная пряжа Сечение Данные Контакты Мин. | 0,06 мм² |
| Оплетка Сечение провода Данные контакты макс. | 1,5 мм² |
| Номинальный ток на контакт передачи данных при 25°C | 8 A |
| Наблюдение | В случае соединения сечение макс. |
| Контакты данных номинального напряжения | 50 В |
| Определение значения переходного напряжения | 1,5 кВ |
| Монтажная высота | 2000 м |
| жилищный | |
| Материал оболочки | Вращающиеся части: медно-цинковый сплав (CuZn), прессованные отливки: цинк (GD-Zn) |
| Тип блокировки | СПИДКОН |
| Кабельные вводы Pg | без |
| Индекс защиты (вставлен) | IP68/IP69K |
| Тип резьбы | М40 |
| Встреча | |
| Наружный диаметр кабеля | 14 мм ... 20,5 мм |
| Материал прокладки | ФКМ |
Окружающая среда и условия жизнедеятельности
| Условия окружающей среды | |
| Температура окружающей среды (рабочая) | -40 °С ... 115 °C (см. номинальную кривую) |
| Характеристика | Значение |
|---|---|
| Number of data contacts (EF012232) | 0 |
| Number of power contacts (EF012216) | 0 |
| Ambient temperature (EF002386) | -40 °C |
| Type of locking (EF000208) | Other |
| With protective conductor (EF007468) | No |
| Screened (EF000881) | No |
| With status indication (EF001602) | No |
