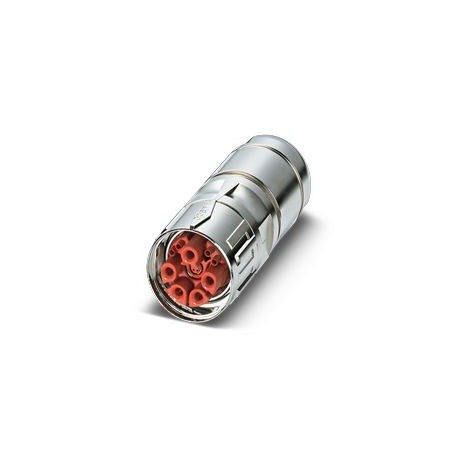

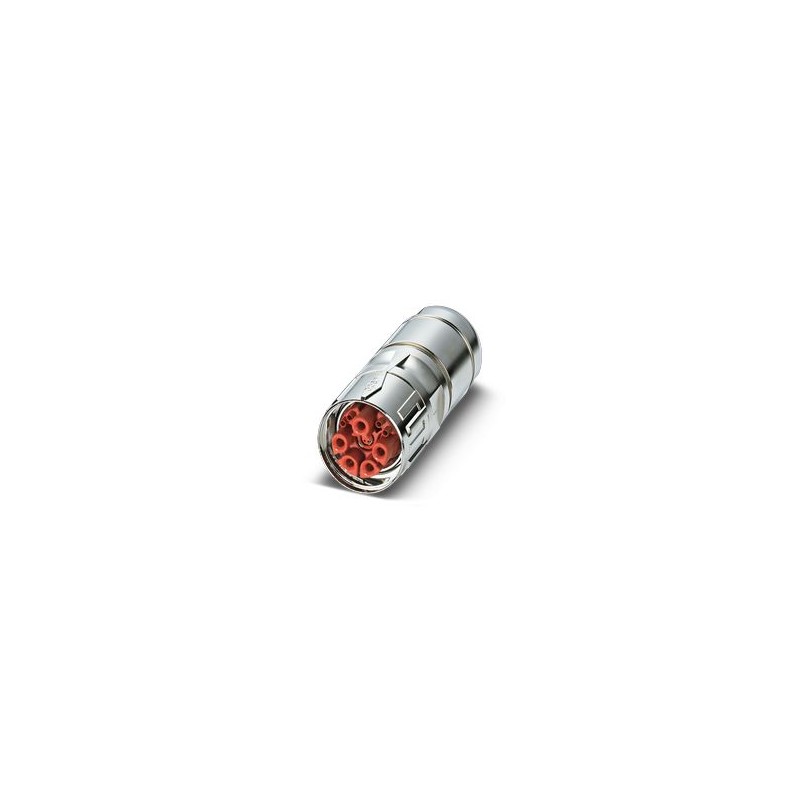

SB-8ESCD8A8L32SX 1244937 PHOENIX CONTACT M40, Кабельный разъем, серия: SB, длинный прямой, экранированный: д..
SB-8ESCD8A8L32SX
1244937
PHOENIX_CONTACT
M40, Кабельный разъем, серия: SB, длинный прямой, экранированный: да, SPEEDCON, Нет. полюсов: 4 + 4 + 4 + PE / 3 + N + PE, Направление вращения: Стандартное, Тип контактного соединения: Гнездовое, Обжимное соединение, диапазон диаметров кабеля: 9 мм ... 14 мм, кодировка: CAT5, кодировка 2, Изделие не содержит свинца в соответствии с директивой RoHS II без исключения 6c (Pb<.; 0,1%)
M40, Штекерный разъем. для кабелей
Home > PHOENIX_CONTACT
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Технические данные
примечания
| Общее | Обжимные контакты, 4 x Ø 0,8 мм, 4 x Ø 1 мм, 5 x Ø 3,6 мм, заказываются отдельно |
| Примечание по технике безопасности | |
| Примечание по технике безопасности | ПРЕДУПРЕЖДЕНИЕ: Разъемы могут быть не подключены или не отключены под нагрузкой. Игнорирование предупреждения или неправильное использование может нанести ущерб людям и/или имуществу. |
| • ПРЕДУПРЕЖДЕНИЕ: Вводите в эксплуатацию только правильно функционирующие продукты. Изделия необходимо регулярно осматривать на предмет повреждений. Неисправные изделия немедленно выводятся из эксплуатации. Замените поврежденные изделия. Ремонт невозможен. | |
| • ПРЕДУПРЕЖДЕНИЕ: Устанавливать и эксплуатировать изделие может только квалифицированный персонал. Они должны соблюдать следующие указания по технике безопасности. Квалифицированный персонал должен быть знаком с основами электротехники. Они должны уметь распознавать и предотвращать опасность. Соответствующий символ на упаковке указывает на то, что к установке и эксплуатации изделия допускается только персонал, знакомый с электротехникой. | |
| • Продукция подходит для применения в машиностроении, производстве контроллеров и электрических устройств. | |
| • При эксплуатации штекерных соединителей на открытом воздухе они должны быть отдельно защищены от воздействия окружающей среды. | |
| • Собранные изделия нельзя манипулировать или неправильно открывать. | |
| • Используйте только ответные соединители, указанные в технических характеристиках перечисленных стандартов (например, те, которые перечислены в принадлежностях продукта на сайте phoenixcontact.com/products). | |
| • При использовании продукта в прямой связи со сторонними производителями пользователь несет ответственность. | |
| • При рабочем напряжении > 50 В переменного тока корпуса токопроводящих разъемов должны быть заземлены | |
| • VDE 0100/1.97 § 411.1.3.2 и DIN EN 60 204/11.98 § 14.1.3 применяются при объединении нескольких цепей в кабеле и/или разъеме | |
| • Соблюдайте соответствующие технические данные. Вы найдете информацию: o На изделии o На упаковочной этикетке o В прилагаемой документации o Онлайн в phoenixcontact.com/products под продуктом | |
| • Используйте только инструменты, рекомендованные Phoenix Contact | |
| • Для данного продукта необходимо соблюдать указания по установке/документы Design In, размещенные в Интернете на странице загрузки по адресу phoenixcontact.com/products. | |
| • Используйте защитный колпачок для защиты разъемов, которые не используются. Подходящие аксессуары можно найти в Интернете в разделе аксессуаров на сайте phoenixcontact.com/products | |
| • Используйте разъем только тогда, когда он полностью подключен и заблокирован. | |
| • Следите за тем, чтобы при прокладке кабеля растягивающая нагрузка на разъемы не превышала верхнего предела, указанного в стандартах. | |
| • Соблюдайте минимальный радиус изгиба кабеля. Прокладывайте кабель, не перекручивая его. | |
| • Разъем прогревается при нормальной работе. В зависимости от условий окружающей среды поверхность разъема может продолжать нагреваться. В этом случае пользователь несет ответственность за размещение предупреждений (например, DIN EN ISO 13732-1:2008-12). | |
Свойства продукта
| Тип продукта | Круглый разъем (со стороны кабеля) |
соединитель
| Подключение 1 | |
| Конструкция головки | Розетка |
| Изолирующий корпус | |
| Защита от поражения электрическим током | МЭК 61984 |
| Скорость передачи данных | 100 Мбит/с |
| Кодирование | CAT5, кодировка 2 |
| Способ подключения | Обжимное соединение |
| Тип коммутации контактов | Розетка |
| приложение | Гибрид |
| Количество позиций | 13 |
| Направление вращения | Стандарт |
| Профиль подключения | 4+4+4+ПЭ / 3+Н+ПЭ |
| Диаметр контактаСиловые контакты | 3,6 мм |
| Сечение литцевой проволокиСиловые контактыМин. | 1 мм² |
| Сечение литцевой проволокиСиловые контактыМакс. | 16 мм2 |
| номинальный токСиловые контакты | 70 А |
| заметка | для макс. поперечного сечения соединения |
| номинальное напряжение | 630 В переменного тока |
| Оценка напряжения всплеска | 6 кВ |
| Категория перегружаться | III |
| Степень загрязнения | 3 |
| Номинальное напряжение (II/3) силовой контакт | 850 В постоянного тока |
| Номинальное напряжение (III/3) силовой контакт | 630 В переменного тока |
| Диаметр контактаСигнальные контакты | 1 мм |
| Сечение литцевой проволокиСигнальные контактыМин. | 0,06 мм² |
| Сечение литцевой проволокиСигнальные контактыМакс. | 1,5 мм² |
| Номинальный ток на сигнальный контакт | 8 A |
| заметка | для макс. поперечного сечения соединения |
| Оценка напряжения всплеска | 6 кВ |
| Категория перегружаться | III |
| Степень загрязнения | 3 |
| Номинальное напряжение (III/3) сигнальный контакт | 500 В |
| Диаметр контакта Контакты для передачи данных | 0,8 мм |
| Сечение литцевого провода Контакты для передачи данных, мин. | 0,08 мм² |
| Сечение литцевого провода Контакты для передачи данных макс. | 0,5 мм² |
| Номинальный ток на контакт передачи данных при 25°C | 3,6 А |
| заметка | для макс. поперечного сечения соединения |
| Оценка напряжения всплеска | 1,5 кВ |
| Монтажная высота | 2000 м |
| жилищный | |
| Материал для жилья | Токарные детали: медно-цинковый сплав (CuZn), литые под давлением детали: цинк (GD-Zn) |
| Тип блокировки | СПИДКОН |
| Винтовое соединение Pg | никакой |
| Степень защиты (при подключении) | IP68/IP69K |
| Тип резьбы | М40 |
| Тюлень | |
| Наружный диаметр кабеля | 9 мм ... 14 мм |
| Материал уплотнения | ФКМ |
Условия окружающей среды и реальной жизни
| Окружающие условия | |
| Температура окружающей среды (эксплуатация) | -40 °С ... 115 °C (см. кривую снижения номинальных характеристик) |
| Характеристика | Значение |
|---|---|
| Number of data contacts (EF012232) | 0 |
| Number of power contacts (EF012216) | 0 |
| Ambient temperature (EF002386) | -40 °C |
| Type of locking (EF000208) | Other |
| With protective conductor (EF007468) | No |
| Screened (EF000881) | No |
| With status indication (EF001602) | No |
