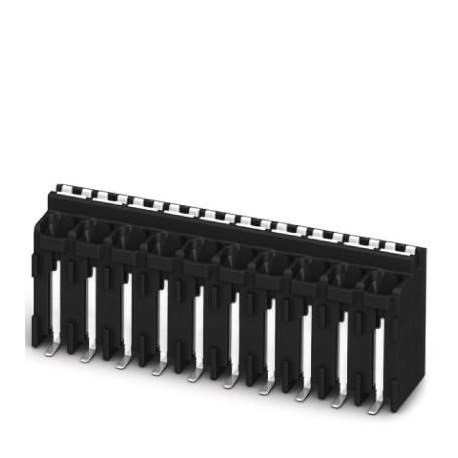

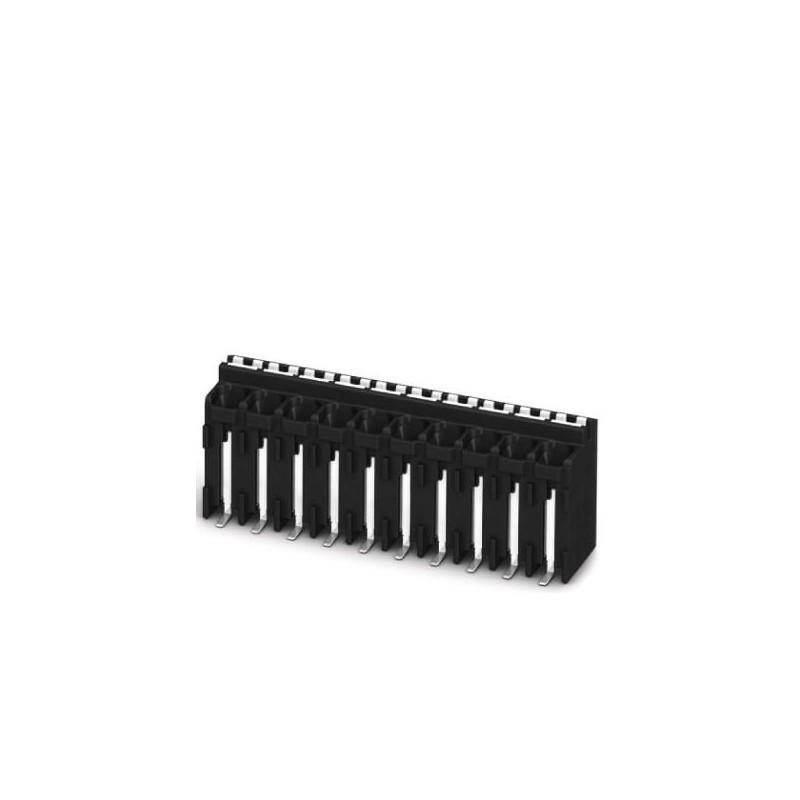

SAMPLE SPT-SMD 1,5/ 7-V-3,5 1838432 PHOENIX CONTACT Образец Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAMPLE SPT-SMD 1,5/ 7-V-3,5 1838432 PHOENIX CONTACT Образец

SAMPLE SPT-SMD 1,5/ 7-V-3,5

1838432

PHOENIX_CONTACT

5

Образец

Клеммная колодка для печатной платы, номинальный ток: 13,5 А, номинальное напряжение (III/2): 160 В, номинальное сечение: 1,5 мм², Количество потенциалов: 7, Количество рядов: 1, Количество полюсов в ряду: 7, семейство изделий: SPT 1,5/.. -V-SMD, шаг: 3,5 мм, тип подключения: пружинное соединение push-in, монтаж: сварка SMD, направление подключения драйвера/печатной платы: 90 °, цвет: черный, расположение контактов: линейная геометрия контактной площадки, тип упаковки: коробочная упаковка. Комплект SAMPLE из 5 предметов на ремешке. Для использования в процессе сварки используйте изделие без идентификации ОБРАЗЦА

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион восемьсот тридцать восемь тысяч четыреста тридцать два
Единица упаковки5 ПК
Минимальный объем заказа5 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4055626039640
Вес / шт. (без упаковки)4.010 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийСПТ 1,5/..-В-СМД
Поле3.5 мм
Количество позицийСемь
Способ подключенияПуш-весной связи
Тип установкиСМД паять
КонфигЛинейная геометрия площадку
Количество уровнейОдин

Электрические параметры

Номинальный ток13.5 в
Номинальное напряжение изоляции (в III/2)160 в
Номинальное импульсное напряжение (III/2)об2,5 кв

Мощность подключения

Сечение проводников сплошной0,2 мм2 ... 1,5 мм2
Проводник поперечное сечение, гибкий0,2 мм2 ... 1,5 мм2
Сечение проводника AWG кабель / круговых Милов24 ... 16
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0,2 мм2 ... 1,5 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0,2 мм2 ... 0.75 мм2
Длина зачистки8 мм

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностигоряч-погружение луженые
Металлические точки поверхности терминала (верхний слой)Олово (4 - 8 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (4 - 8 мкм ЗП)

Материал - корпус

Изоляционный материалКСУ
Группа изоляционного материалаІІІа
ЦТИ по МЭК 60112Сто семьдесят пять
Номинальность воспламеняемости согласно ul 94Версия v0

Размеры товара

Габаритный чертеж
Длина [ л ]7.7 мм
Ширина [ Вт ]25 мм
Высота [ ч ]13.6 мм
Поле3.5 мм
Высота (без Штыря припоя)13.6 мм
Расстояние между штырьками7 мм
Контактный размеры0,7 х 0,3 мм
Измерение21 мм

Размеры для конструкции PCB

Диаметр отверстия1.1 мм
Расстояние между штырьками7 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПять
Упаковка наименования единицПК.

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Прекращение и способ подключения

Проверить подключениеМЭК 60998-2-2:2002-12
Результат тестаТест пройден

Испытания на отрыв

Испытания на отрывМЭК 60998-2-2:2002-12
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0,2 мм2 / твердых / > 10 Н
0,2 мм2 / гибкого / > 10 Н
1,5 мм2 / твердых / > 40 Н
1,5 мм2 / гибкого / > 40 Н

Механические испытания в соответствии со стандартом

Спецификация тестаМЭК 60998-2-2 (в части)

Электрические испытания

Номинальный ток13.5 в
Номинальное напряжение изоляции (в III/2)160 в
Номинальное импульсное напряжение (III/2)об2,5 кв

Воздушные зазоры и пути утечки

Группа изоляционного материалаІІІа
Напряжение160 в
Номинальное напряжение изоляции (в III/3)160 в
Номинальное напряжение изоляции (в III/2)160 в
Номинальное напряжение изоляции, в (II/2)320 в
Номинальное импульсное напряжение (III в/3)2,5 кв
Номинальное импульсное напряжение (III/2)об2,5 кв
Номинальное импульсное напряжение (II/2 с)2,5 кв

Тест вибрации

Стойкость к старению, к влажности, к попаданию твердых предметов и вредного воздействия водыТест пройден МЭК 60998-1:2002-12 168 ч/100°с 48 ч/30 °с/92 %
Результат тестаТест пройден
Спецификация тестаМЭК 60998-1:2002-12
Сухое тепло168 ч/100°с
Влажным теплом48 ч/30 °с/92 %

Стойкость к старению, влажности, проникновению твердых тел

Результат тестаТест пройден
Спецификация тестаМЭК 60998-1:2002-12
Сухое тепло168 ч/100°с
Влажным теплом48 ч/30 °с/92 %

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Номинальность воспламеняемости согласно ul 94Версия v0

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации
