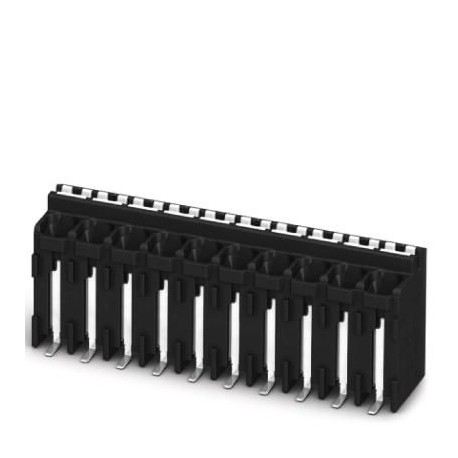

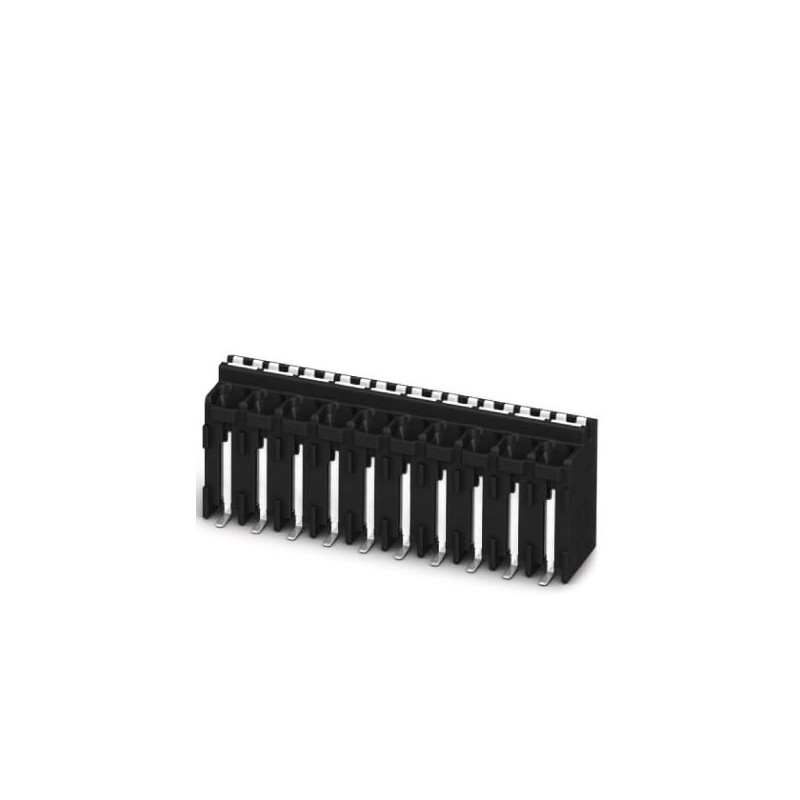

SAMPLE SPT-SMD 1,5/10-V-3,81
1838513
PHOENIX_CONTACT
5
Образец
Разъемы PCB
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Спасибо за Ваш интерес к нашим продуктам. Надеемся, что предложенные сроки окажутся приемлемыми для Вас.
Во время оформления заказа можете выбрать наиболее приемлимый для Вас вид доставки: Aéreo Express 24hrs, Terrestre Standard 48/72hrs, и т.д.
Orderkey | Один миллион восемьсот тридцать восемь тысяч пятьсот тринадцать |
---|---|
Единица упаковки | 5 ПК |
Минимальный объем заказа | 5 ПК |
Примечание | Сделанный на заказ (невозвратные). |
ГНТП | 4055626040226 |
Вес / шт. (без упаковки) | 5.660 г |
Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
Страна происхождения | De (Германия) |
Краткое описание статьи | PCB терминальный блок |
---|---|
Ассортимент изделий | СПТ 1,5/..-В-СМД |
Поле | 3.81 мм |
Количество позиций | Десять |
Способ подключения | Пуш-весной связи |
Тип установки | СМД паять |
Конфиг | Линейная геометрия площадку |
Количество уровней | Один |
Номинальный ток | 13.5 в |
---|---|
Номинальное напряжение изоляции (в III/2) | 160 в |
Номинальное импульсное напряжение (III/2)об | 2,5 кв |
Сечение проводников сплошной | 0,2 мм2 ... 1,5 мм2 |
---|---|
Проводник поперечное сечение, гибкий | 0,2 мм2 ... 1,5 мм2 |
Сечение проводника AWG кабель / круговых Милов | 24 ... 16 |
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0,2 мм2 ... 1,5 мм2 |
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0,2 мм2 ... 0.75 мм2 |
Длина зачистки | 8 мм |
Примечание | Директива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201 |
---|---|
Материал контакта | КР сплава |
Характеристики поверхности | горяч-погружение луженые |
Металлические точки поверхности терминала (верхний слой) | Олово (4 - 8 мкм ЗП) |
Поверхность металла паяя области (верхний слой) | Олово (4 - 8 мкм ЗП) |
Изоляционный материал | КСУ |
---|---|
Группа изоляционного материала | ІІІа |
ЦТИ по МЭК 60112 | Сто семьдесят пять |
Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Габаритный чертеж | |
---|---|
Длина [ л ] | 7.7 мм |
Ширина [ Вт ] | 38.29 мм |
Высота [ ч ] | 13.6 мм |
Поле | 3.81 мм |
Высота (без Штыря припоя) | 13.6 мм |
Расстояние между штырьками | 7 мм |
Контактный размеры | 0,7 х 0,3 мм |
Измерение | 34.29 мм |
Тип упаковки | упакованные в картон |
---|---|
Штук в упаковке | Пять |
Упаковка наименования единиц | ПК. |
Температура окружающей среды (хранение/транспорт) | -40 °С ... 70 °С |
---|---|
Температура окружающей среды (сборка) | -5 °С ... 100 °С |
Температура окружающей среды (эксплуатация) | От -40 °C |
Проверить подключение | МЭК 60998-2-2:2002-12 |
---|---|
Результат теста | Тест пройден |
Испытания на отрыв | МЭК 60998-2-2:2002-12 |
---|---|
Тест пройден | |
Сечение проводника / проводника тип / растягивающей силы | 0,2 мм2 / твердых / > 10 Н |
0,2 мм2 / гибкого / > 10 Н | |
1,5 мм2 / твердых / > 40 Н | |
1,5 мм2 / гибкого / > 40 Н |
Номинальный ток | 13.5 в |
---|---|
Номинальное напряжение изоляции (в III/2) | 160 в |
Номинальное импульсное напряжение (III/2)об | 2,5 кв |
Группа изоляционного материала | ІІІа |
---|---|
Напряжение | 160 в |
Номинальное напряжение изоляции (в III/3) | 160 в |
Номинальное напряжение изоляции (в III/2) | 160 в |
Номинальное напряжение изоляции, в (II/2) | 320 в |
Номинальное импульсное напряжение (III в/3) | 2,5 кв |
Номинальное импульсное напряжение (III/2)об | 2,5 кв |
Номинальное импульсное напряжение (II/2 с) | 2,5 кв |
Стойкость к старению, к влажности, к попаданию твердых предметов и вредного воздействия воды | Тест пройден МЭК 60998-1:2002-12 168 ч/100°с 48 ч/30 °с/92 % |
---|---|
Результат теста | Тест пройден |
Спецификация теста | МЭК 60998-1:2002-12 |
Сухое тепло | 168 ч/100°с |
Влажным теплом | 48 ч/30 °с/92 % |
Результат теста | Тест пройден |
---|---|
Спецификация теста | МЭК 60998-1:2002-12 |
Сухое тепло | 168 ч/100°с |
Влажным теплом | 48 ч/30 °с/92 % |
Подключение в соотв. со стандартной | АН-ВДЕ |
---|---|
Номинальность воспламеняемости согласно ul 94 | Версия v0 |
RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
---|---|
Никаких вредных веществ выше порогового значения |
