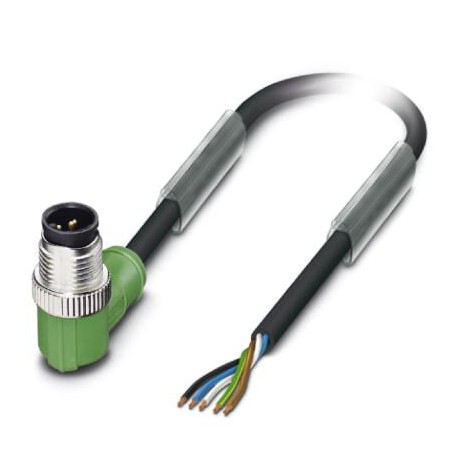

SAC-5P-M12MR/ 2,0-515 1423838 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-5P-M12MR/ 2,.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAC-5P-M12MR/ 2,0-515 1423838 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-5P-M12MR/ 2,..

SAC-5P-M12MR/ 2,0-515

1423838

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

Кабель для датчика / исполнительного элемента - SAC-5P-M12MR/ 2,0-515 - 1423838

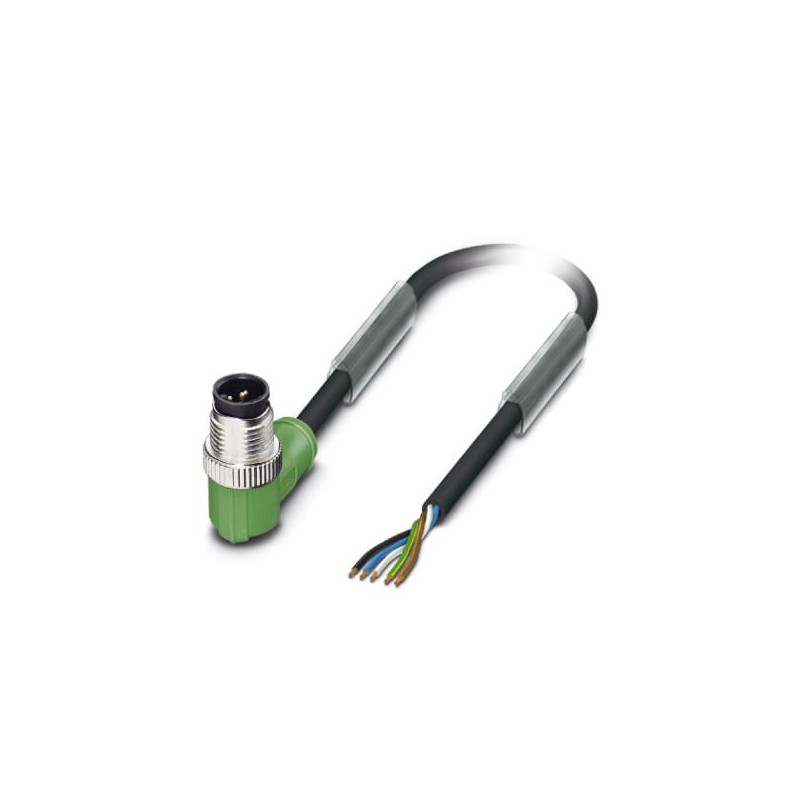

Кабель датчика/привода, 5-полюсный, ПВХ, чёрный RAL 9005, угловой разъём M12, кодировка: A, до свободного конца кабеля, длина кабеля: 2 м

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $735.38
Цена за единицу: $14.71
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Кабель для датчика / исполнительного элемента, 5-полюсн., ПВХ, черный RAL 9005, длина кабеля: 2 м

Коммерческие данные

Код заказа1423838
Упаковочная единица1
GTIN4055626356815

Размеры

Длина кабеля2 м
Длина снятия изоляции с конца кабеля без разъема50 мм

Общие сведения

Расчетный ток при 40 ℃4 A
Расчетное напряжение48 В AC
60 В DC
Полюсов5
Сопротивление изоляции≥ 100 MΩ
КодированиеA - стандарт
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Индикатор состоянияНет
Защитная цепь / модульбез схемы подключения
Категория перенапряженияII
Степень загрязнения3

Материал

Класс воспламеняемости согласно UL 94HB
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаTPU GF
Материал корпуса ручкиTPU, трудновоспламеняем., самозатухающий
Материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием
Материал уплотненияNBR

Стандарты и предписания

Обозначение стандартаРазъем M12
Стандарты / нормативные документыМЭК 61076-2-101
Класс воспламеняемости согласно UL 94HB

Кабель

Тип кабеляПВХ, черный цвет, 5-ый проводник серого цвета
Тип кабеля (краткое обозначение)515
Условное обозначение кабеляLiYY
UL AWM Style2464 / 1729 (80 °C / 300 В)
Сечение провода5x 0,34 мм² (Сигнальный провод)
AWG, сигнальная линия22
Конструкция кабеля, сигнальная линия42x 0,10 мм
Диаметр проводника вкл. изоляцию1,45 мм ±0,02 мм
Толщина стенки, изоляция≥ 0,23 мм (Изоляция жилы)
≥ 0,76 мм (Внешняя оболочка)
Цвета жилчерный, коричневый, синий, белый, серый
Общая скрутка5 проводов с наполнителем для сердечника
Шаг общей скрутки60 мм
Внешняя оболочка, цветчерный RAL 9005
Наружный диаметр кабеля D5,9 мм ±0,15 мм
Минимальный радиус изгиба, жесткая прокладка5 x D
Минимальный радиус изгиба, гибкая прокладка10 x D
Масса кабеля52 кг/км
Внешняя оболочка, материалПВХ
НаполнительПолипропиленовая нить
Материал, изоляция проводникаПВХ
Материал проводникамедный гибкий провод
Сопротивление изоляции≥ 100 МΩ*км (при 20 °C)
Сопротивление кабеля≤ 58 Ом/км (при 20 °C)
Номинальное напряжение, проводник≤ 300 В AC
Испытательное напряжение, проводник≥ 3000 В AC
Негорючестьсогласно UL 758/1581 (горение кабелей)
согласно UL 758/1581 FT1
согласно DIN EN 60332-1-2 (60 с)
Маслостойкостьсогласно DIN EN 60811-2-1, 168 ч при 60 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 80 °C (кабель, жестко прокладываемый)
-25 °C ... 80 °C (кабель, для подвижного монтажа)

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация

eCl@ss

eCl@ss 6.027279200
eCl@ss 7.027279218
eCl@ss 9.027060311

ETIM

ETIM 5.0EC001855
ETIM 6.0EC001855
ETIM 7.0EC001855

ETIM for 1423838 Sensors (EC001855)
Характеристика Значение
Number of poles (EF001391) 5
Type of electrical connection, field-sided (EF005525) M12
Type of plug-in contact, field sided (EF006269) Male (plug)
Positioning cable feed, field-sided (EF005928) Angled
Type of electrical connection, box-sided (EF005524) Other
Positioning cable feed, box-sided (EF005927) Other
Cable length (EF000536) 2 m
Material of cable sheath (EF004136) Polyvinyl chloride (PVC)
Halogen free (EF000025) Yes
Colour cable sheath (EF008249) Other
With LED indication (EF005950) No
Screened (EF000881) No
Cable type (EF000081) Multi-core
Vulcanize (EF004115) No
Material contact body (EF008248) CuSn
Material of contact surface (EF004020) Other
Permitted cable outer temperature after assembling without vibration (EF001686) -40 °C
Permitted cable outer temperature during assembling/handling (EF001685) -25 °C
Rated current In (EF008250) 4 A
Rated voltage (EF000228) 48 V
Degree of protection (IP) (EF005474) IP65
