> PHOENIX_CONTACT>Кабели и приводы датчиков>SAC-4P-10-PVC/M12FR SH OBS VA 1403413 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-4P-1..
Предыдущий товар Следующий продукт

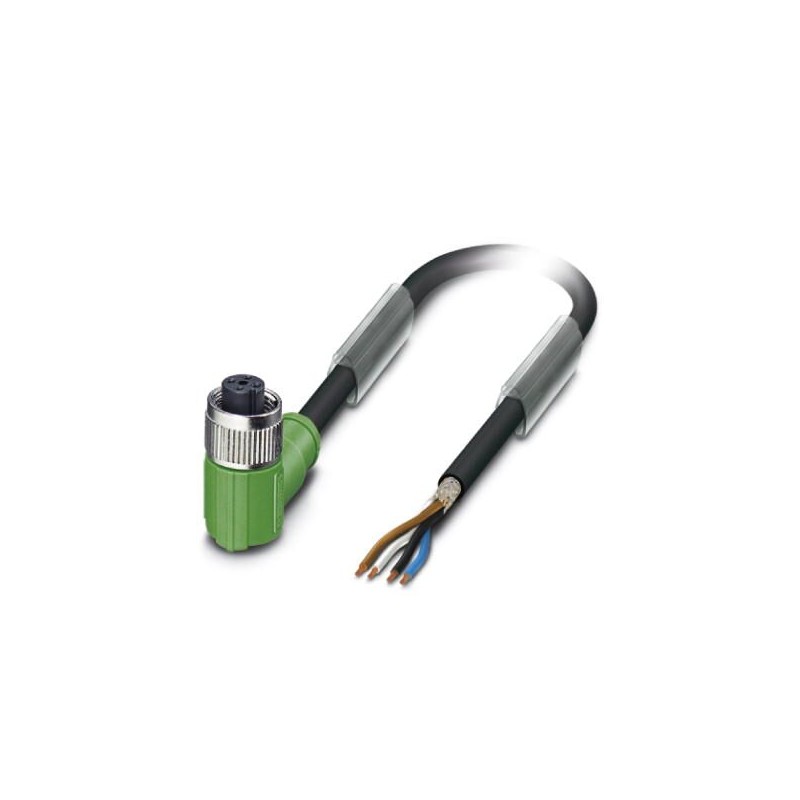

SAC-4P-10-PVC/M12FR SH OBS VA 1403413 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-4P-1.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAC-4P-10-PVC/M12FR SH OBS VA 1403413 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-4P-1..

SAC-4P-10-PVC/M12FR SH OBS VA

1403413

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

Кабель для датчика / исполнительного элемента - SAC-4P-10-PVC/M12FR SH OBS VA - 1403413

Кабель датчика/исполнительного механизма, 4-полюсный, ПВХ, черный RAL 9005, экранированный, свободный конец кабеля, к коленчатой внутренней резьбе M12, кодирование: A, длина кабеля: 10 м, вариант заказчика

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $1,831.31
Цена за единицу: $36.63
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Кабель для датчика / исполнительного элемента, 4-полюсн., ПВХ, черный RAL 9005, экранирован., длина кабеля: 10 м, Исполнения на заказ

Коммерческие данные

Код заказа1403413
Упаковочная единица1
GTIN4046356651646

Размеры

Длина кабеля10 м
Длина снятия изоляции с конца кабеля без разъема50 мм

Общие сведения

Расчетный ток при 40 ℃4 A
Расчетное напряжение48 В AC
60 В DC
Полюсов4
КодированиеA - стандарт
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Индикатор состоянияНет
Защитная цепь / модульбез схемы подключения
Категория перенапряженияII
Степень загрязнения3

Материал

Класс воспламеняемости согласно UL 94HB
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаTPU GF
Материал корпуса ручкиTPU, трудновоспламеняем., самозатухающий
Материал накатанной гайкиНержавеющая сталь
Материал уплотненияNBR

Стандарты и предписания

Обозначение стандартаРазъем M12
Стандарты / нормативные документыМЭК 61076-2-101
Класс воспламеняемости согласно UL 94HB

Кабель

Тип кабеляПВХ черного цвета
Тип кабеля (краткое обозначение)ПВХ
Сечение провода4x 0,34 мм² (Сигнальный провод)
AWG, сигнальная линия22
Конструкция кабеля, сигнальная линия42x 0,10 мм
Диаметр проводника вкл. изоляцию1,4 мм ±0,02 мм
Толщина стенки, изоляция≥ 0,23 мм (Изоляция жилы)
≥ 0,76 мм (Внешняя оболочка)
Цвета жилкоричневый, белый, синий, черный
Общая скрутка4 жилы в скрутке
ЭкранировкаОплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля85 %
Внешняя оболочка, цветчерный RAL 9005
Наружный диаметр кабеля D5,9 мм ±0,2 мм
Масса кабеля52 кг/км
Внешняя оболочка, материалПВХ
Материал, изоляция проводникаПВХ
Материал проводникамедный гибкий провод
Сопротивление изоляции≥ 100 МΩ*км (при 20 °C)
Сопротивление кабелямакс. 58 Ом/км (при 20 °C)
Номинальное напряжение, проводник≤ 300 В
Испытательное напряжение, проводник≥ 3000 В
Прочие характеристикиматериалы, не ухудшающие свойств при попадании на них лаков и красок
не содержит силикона
Негорючестьсогласно UL стиль 2464
Температура окружающей среды (при эксплуатации)-25 °C ... 80 °C (кабель, жестко прокладываемый)
-5 °C ... 80 °C (кабель, для подвижного монтажа)

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация

eCl@ss

eCl@ss 4.027060306
eCl@ss 4.127060306
eCl@ss 5.027060300
eCl@ss 5.127061800
eCl@ss 6.027279200
eCl@ss 7.027279218
eCl@ss 8.027279218
eCl@ss 9.027060311

ETIM

ETIM 4.0EC001855
ETIM 5.0EC001855
ETIM 6.0EC001855
ETIM 7.0EC001855

UNSPSC

UNSPSC 6.0131251501
UNSPSC 7.090131251501
UNSPSC 1131251501
UNSPSC 12.0131251501
UNSPSC 13.231251501

ETIM for 1403413 Sensors (EC001855)
Характеристика Значение
Number of poles (EF001391) 4
Type of electrical connection, field-sided (EF005525) Other
Positioning cable feed, field-sided (EF005928) Other
Type of electrical connection, box-sided (EF005524) M12
Type of plug-in contact, box-sided (EF008386) Female (bus)
Positioning cable feed, box-sided (EF005927) Angled
Cable length (EF000536) 10 m
Material of cable sheath (EF004136) Polyvinyl chloride (PVC)
Halogen free (EF000025) Yes
Colour cable sheath (EF008249) Other
With LED indication (EF005950) No
Screened (EF000881) Yes
Cable type (EF000081) Multi-core
Vulcanize (EF004115) No
Material contact body (EF008248) CuSn
Material of contact surface (EF004020) Other
Permitted cable outer temperature after assembling without vibration (EF001686) -25 °C
Permitted cable outer temperature during assembling/handling (EF001685) -5 °C
Rated current In (EF008250) 4 A
Rated voltage (EF000228) 48 V
Degree of protection (IP) (EF005474) IP65

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX SENSOR CABLING CONNECTORS RU.pdf 58 Mbytes
