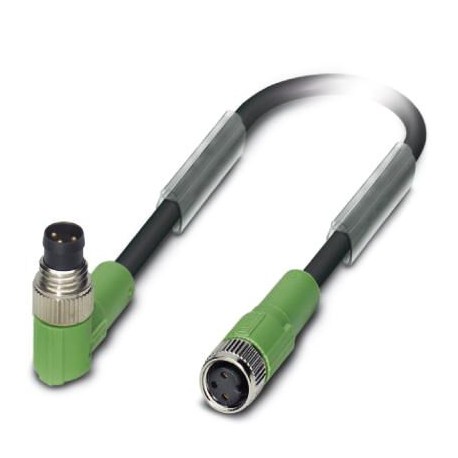

SAC-3P-M8MR/0,3-PVC/M8FS4331BK 1056830 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-3P-..
SAC-3P-M8MR/0,3-PVC/M8FS4331BK
1056830
PHOENIX_CONTACT
100

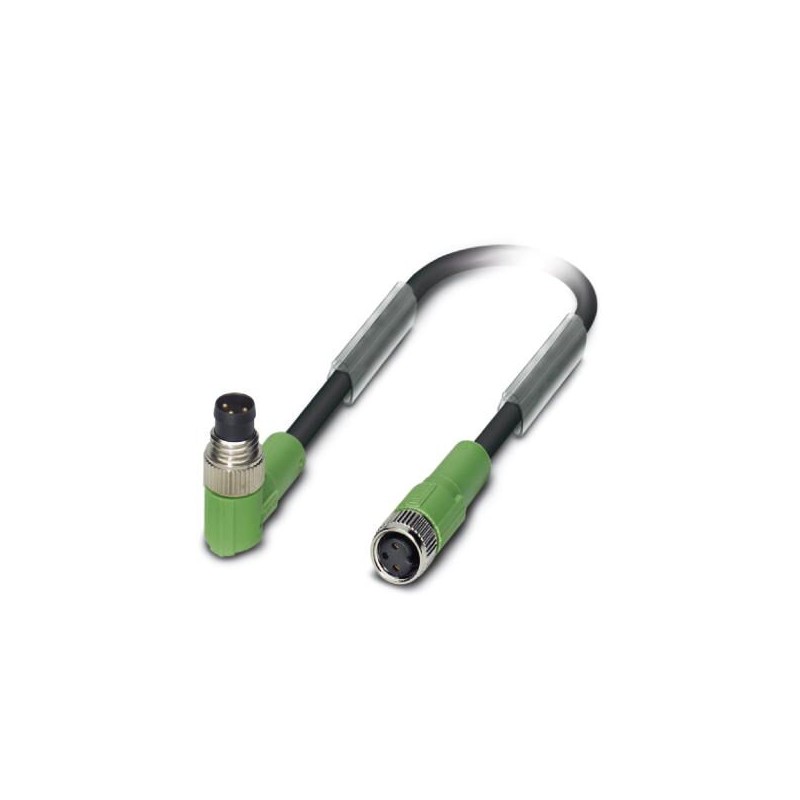

Кабель для датчика / исполнительного элемента - SAC-3P-M8MR/0,3-PVC/M8FS4331BK - 1056830
Кабель датчика/исполнительного механизма, 3-полюсный, ПВХ, черный RAL 9005, угловой штекерный разъем M8, к прямому соединению внутренней резьбы M8, длина кабеля: 0,3 м, с черным корпусом рукоятки, специальное соединение: 4-3, 3-1, контакт 1 пустой обжим, контакт 4 пустой обжим, специальное соединение, вариант заказчика
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Кабель для датчика / исполнительного элемента, 3-полюсн., ПВХ, черный RAL 9005, Штекеры угловой M8, к Гнездо прямое M8, длина кабеля: 0,3 м, с черной ручкой, Специальная схема: 4-3, 3-1, Pin 1 Leercrimp, Pin 4 Leercrimp, Специальная схема, вариант заказчика
Коммерческие данные
| Код заказа | 1056830 |
|---|---|
| Упаковочная единица | 1 stk |
| Минимальный объем заказа | 100 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626698083 |
| Вес/шт. (без упаковки) | 29,480 GRM |
Размеры
| Длина кабеля | 0,3 м |
|---|
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 3 |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 4 (Штекер) | BK | 3 (Гнездо) |
|---|---|
| 3 (Штекер) | BN | 1 (Гнездо) | |
| 1 (Штекер) | N.C. | |
| 4 (Гнездо) | N.C. |
Стандарты и предписания
| Обозначение стандарта | Разъем М8 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-104 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Тип кабеля | ПВХ черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | ПВХ |
| Условное обозначение кабеля | LiYY |
| Сечение провода | 3x 0,25 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 14x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,17 мм ±0,05 мм |
| Толщина стенки, изоляция | ≥ 0,23 мм (Изоляция жилы) |
| Цвета жил | коричневый, синий, черный |
| Общая скрутка | 3 жилы в скрутке |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внешней оболочки | ≥ 0,76 мм |
| Наружный диаметр кабеля D | 4,2 мм ±0,15 мм |
| Масса кабеля | 29 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МΩ*км (при 20 °C) |
| Сопротивление кабеля | макс. 79 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≥ 300 В |
| Испытательное напряжение, проводник | ≤ 3000 В |
| Негорючесть | согласно UL стиль 2464 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27060306 |
|---|---|
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
ETIM
| ETIM 2.0 | EC000830 |
|---|---|
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
UNSPSC
| UNSPSC 6.01 | 31251501 |
|---|---|
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX SENSOR CABLING CONNECTORS RU.pdf | 58 Mbytes |
|
