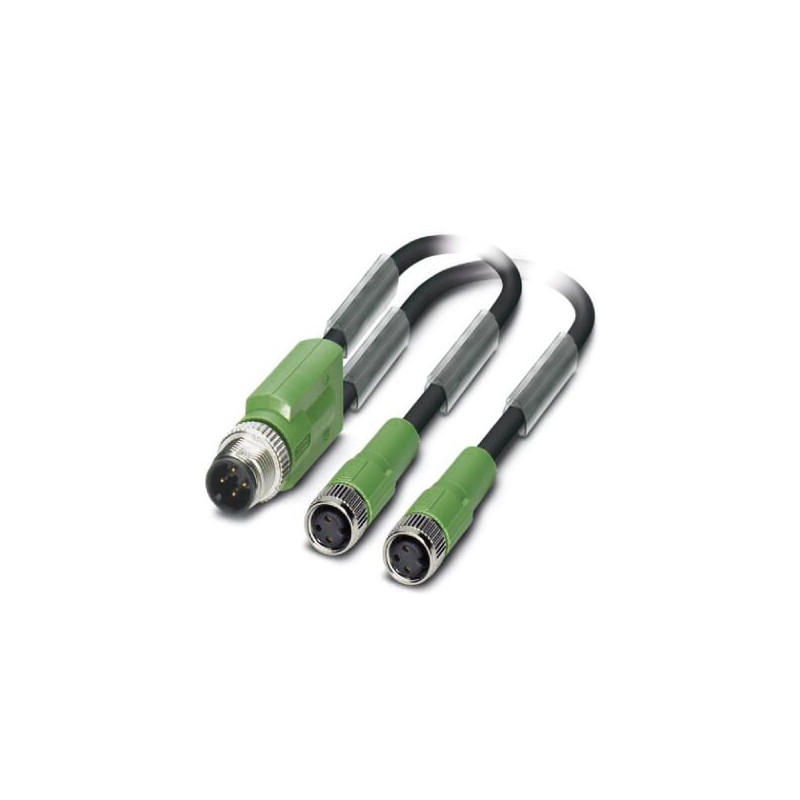

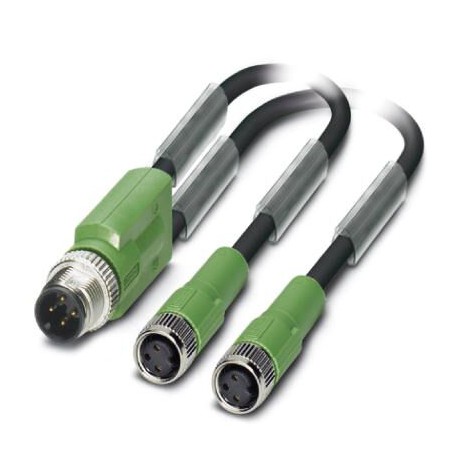

SAC-3P-M12Y/3,4/0,5-PUR/M 8FS 1417954 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-3P-M.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAC-3P-M12Y/3,4/0,5-PUR/M 8FS 1417954 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-3P-M..

SAC-3P-M12Y/3,4/0,5-PUR/M 8FS

1417954

PHOENIX_CONTACT

250

Продукт по требованию, без возврата.

Кабель для датчика / исполнительного элемента - SAC-3P-M12Y/3,4/0,5-PUR/M 8FS - 1417954

Кабель датчика/исполнительного механизма, 3-полюсный, безгалогенный полиуретан, серовато-черный RAL 7021, прямой разъем M12, кодирование: A, на прямую гнездо M8

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $8,296.31
Цена за единицу: $33.19
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, темно-серый RAL 7021

Коммерческие данные

Код заказа1417954
Упаковочная единица1
GTIN4055626129464

Общие сведения

Расчетный ток при 40 ℃4 A
Расчетное напряжение48 В AC
60 В DC
Полюсов3
КодированиеA - стандарт
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Разъем М8 МЭК 61076-2-104
Индикатор состоянияНет
Категория перенапряженияII
Степень загрязнения3

Материал

Класс воспламеняемости согласно UL 94HB
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаTPU GF
Материал корпуса ручкиTPU, трудновоспламеняем., самозатухающий
Материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием
Материал уплотненияNBR

Стандарты и предписания

Обозначение стандартаРазъем M12
Стандарты / нормативные документыМЭК 61076-2-101
Обозначение стандартаРазъем М8
Стандарты / нормативные документыМЭК 61076-2-104
Класс воспламеняемости согласно UL 94HB

Кабель

Тип кабеляPUR без галогена черного цвета
Тип кабеля (краткое обозначение)полиуретан
Условное обозначение кабеляLi9Y11Y-HF
UL AWM Style20549
Сечение провода3x 0,25 мм²
AWG, сигнальная линия24
Конструкция кабеля, сигнальная линия32x 0,10 мм
Диаметр проводника вкл. изоляцию1,17 мм ±0,02 мм
Толщина стенки, изоляция≥ 0,21 мм (Изоляция жилы)
Цвета жилкоричневый, синий, черный
Общая скрутка3 жилы в скрутке
Шаг общей скрутки40 мм
Внешняя оболочка, цветтемно-серый RAL 7021
Толщина стенок внешней оболочкиоколо 0,5 мм
Наружный диаметр кабеля D3,6 мм ±0,15 мм
Минимальный радиус изгиба, при жесткой прокладке18 мм
Минимальный радиус изгиба, при подвижной прокладке36 мм
Количество циклов изгибания10000000
Радиус изгиба44 мм
Путь перемещения10 м
Скорость поперечного перемещения3 м/c
Ускорение10 м/c²
Масса кабеля18 кг/км
Внешняя оболочка, материалPUR
Материал, изоляция проводникаPP
Материал проводникамедный гибкий провод
Сопротивление изоляции≥ 100 ГΩ*км (при 20 °C)
Сопротивление кабеля≤ 78 Ом/км (при 20 °C)
Номинальное напряжение, проводник≤ 300 В
Испытательное напряжение, проводник≥ 3000 В
Прочие характеристикидля тяговых цепей
не содержит силикона
материалы, не ухудшающие свойств при попадании на них лаков и красок
Негорючестьсогласно UL 758/1581 FT2
DIN EN 60332-2-2 (20 с)
Без галогеновсогласно DIN VDE 0472, часть 815
Маслостойкостьсогласно DIN EN 60811-2-1
Стойкость, прочие данныеустойчивость к гидролизу и микроорганизмам
хорошая стойкость к кислотам, щелочам и растворителям
стойкость к морской воде
условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
Температура окружающей среды (при эксплуатации)-40 °C ... 80 °C (кабель, жестко прокладываемый)
-25 °C ... 80 °C (кабель, для подвижного монтажа)

Классификация

eCl@ss

eCl@ss 5.127061801
eCl@ss 6.027279200
eCl@ss 7.027279218
eCl@ss 8.027279218
eCl@ss 9.027060311

ETIM

ETIM 5.0EC001855
ETIM 6.0EC001855
ETIM 7.0EC001855

UNSPSC

UNSPSC 13.231251501

ETIM for 1417954 Sensors (EC001855)
Характеристика Значение
Number of poles (EF001391) 3
Type of electrical connection, field-sided (EF005525) M12
Type of plug-in contact, field sided (EF006269) Male (plug)
Positioning cable feed, field-sided (EF005928) Straight
Type of electrical connection, box-sided (EF005524) M8
Type of plug-in contact, box-sided (EF008386) Female (bus)
Positioning cable feed, box-sided (EF005927) Straight
Material of cable sheath (EF004136) Other
Halogen free (EF000025) Yes
Colour cable sheath (EF008249) Other
With LED indication (EF005950) No
Screened (EF000881) No
Vulcanize (EF004115) No
Material contact body (EF008248) CuSn
Permitted cable outer temperature after assembling without vibration (EF001686) -40 °C
Permitted cable outer temperature during assembling/handling (EF001685) -25 °C
Rated voltage (EF000228) 48 V
Degree of protection (IP) (EF005474) IP65
