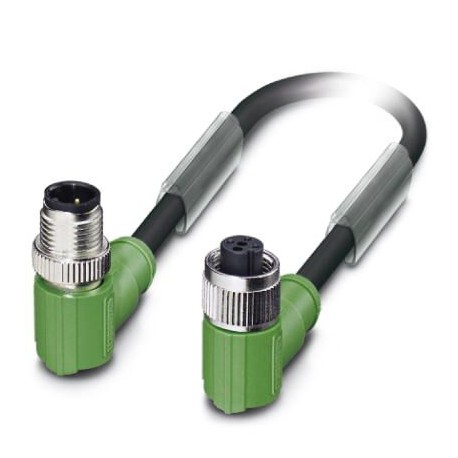

SAC-3P-M12MR/0,62-PUR/M12FR SH 1079242 PHOENIX CONTACT Кабель для датчика / исполнительного элемента, 3-полю.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAC-3P-M12MR/0,62-PUR/M12FR SH 1079242 PHOENIX CONTACT Кабель для датчика / исполнительного элемента, 3-полю..

SAC-3P-M12MR/0,62-PUR/M12FR SH

1079242

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

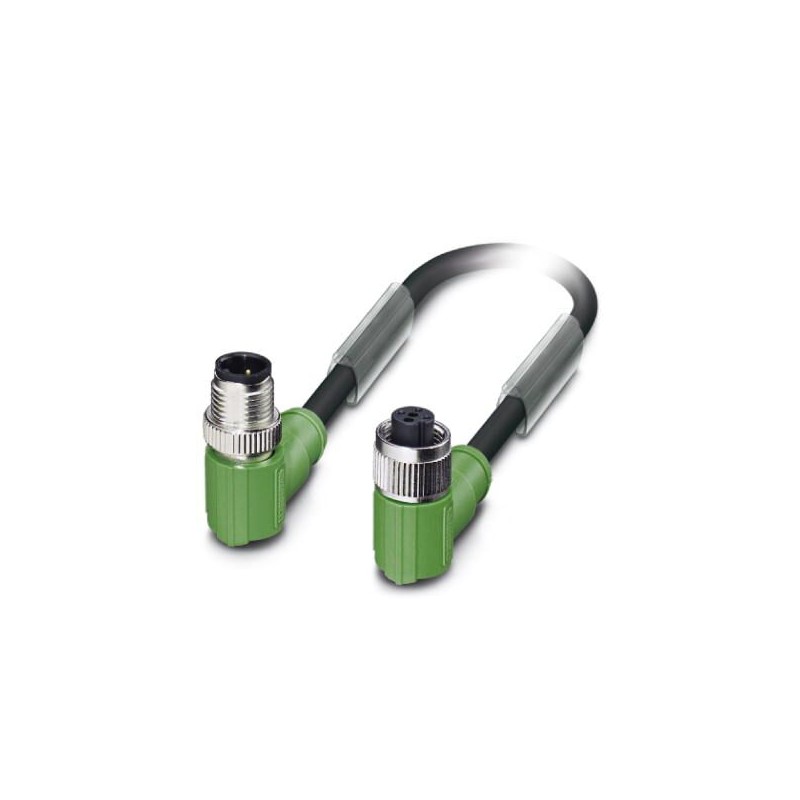

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, темно-серый RAL 7021, экранирован., Штекеры угловой M12, А-кодирование, к Гнездо угловой M12, А-кодирование, длина кабеля: 0,62 м

Кабель датчика/привода, 3-полюсный, безгалогенный PUR, серовато-черный RAL 7021, экранированный, мужской изогнутый разъем M12, кодировка: A, женское проводное соединение M12, кодирование: A, длина кабеля: 0,62 м

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $1,364.35
Цена за единицу: $27.29
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа1079242
Упаковочная единица1 stk
Минимальный объем заказа50 stk
ПримечаниеПозаказное производство (возврат невозможен)
GTIN4055626798080
Вес/шт. (без упаковки)67,230 GRM

Чертежи

Диаграмма

Диаграмма

Чертеж

Чертеж
Штекер M12 х 1, угловой, экранированный

Чертеж

Чертеж
Гнездовая часть разъема M12 х 1, угловая, экранированная

Электрическая схема

Электрическая схема
Цоколевка контактов вилки M12 и розетки М12

Схематический чертеж

Схематический чертеж
Расположение контактов штыревого разъема М12, 3 контакта, с механическим ключом А-типа, вид со стороны штыревой части

Схематический чертеж

Схематический чертеж
Расположение контактов гнездового разъема М12, 3 контакта, с механическим ключом А-типа, вид со стороны гнездовой части

Вернуться вверх

Размеры

Длина кабеля0,62 м
Вернуться вверх

Окружающие условия

Степень защитыIP65
IP67
Вернуться вверх

Общие сведения

Расчетный ток при 40 ℃4 A
Расчетное напряжение48 В AC
60 В DC
Полюсов3
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Индикатор состоянияНет
Защитная цепь / модульбез схемы подключения
Категория перенапряженияII
Степень загрязнения3
Вернуться вверх

Материал

Класс воспламеняемости согласно UL 94HB
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаTPU GF
Материал корпуса ручкиTPU, трудновоспламеняем., самозатухающий
Материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием
Материал уплотненияNBR
Вернуться вверх

Стандарты и предписания

Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Класс воспламеняемости согласно UL 94HB
Вернуться вверх

Кабель

Тип кабеляPUR без галогена черного цвета
Тип кабеля (краткое обозначение)PUR
Условное обозначение кабеляLi9Y-Vl-C-Vl-11Y
UL AWM Style20549
Сечение провода3x 0,34 мм² (Сигнальный провод)
AWG, сигнальная линия22
Конструкция кабеля, сигнальная линия42x 0,10 мм
Диаметр проводника вкл. изоляцию1,27 мм ±0,02 мм (Сигнальный провод)
Толщина стенки, изоляция≥ 0,21 мм (Изоляция жилы)
около 0,5 мм (Внешняя оболочка)
Цвета жилкоричневый, синий, черный
Общая скрутка3 жилы в скрутке
ЭкранировкаОплетка из медной проволоки
защитный экран оптоволоконного кабеля80 %
Внешняя оболочка, цветтемно-серый RAL 7021
Наружный диаметр кабеля D4,65 мм ±0,15 мм
Минимальный радиус изгиба, при жесткой прокладке23 мм
Минимальный радиус изгиба, при подвижной прокладке47 мм
Количество циклов изгибания10000000
Радиус изгиба47 мм
Путь перемещения10 м
Скорость поперечного перемещения3 м/c
Ускорение10 м/c²
Масса кабеля31 кг/км
Внешняя оболочка, материалPUR
Материал, изоляция проводникаPP
Материал проводникамедный гибкий провод
Сопротивление изоляции≥ 100 ГΩ*км (при 20 °C)
Сопротивление кабелямакс. 58 Ом/км (при 20 °C)
Номинальное напряжение, проводник≤ 300 В
Испытательное напряжение, проводник≥ 3000 В
Прочие характеристикидля тяговых цепей
не содержит силикона
материалы, не ухудшающие свойств при попадании на них лаков и красок
Негорючестьсогласно UL 758/1581 FT2
DIN EN 60332-2-2 (20 с)
Без галогеновсогласно DIN VDE 0472, часть 815
Маслостойкостьсогласно DIN EN 60811-2-1
Стойкость, прочие данныехорошая стойкость к кислотам, щелочам и растворителям
устойчивость к гидролизу и микроорганизмам
условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
Температура окружающей среды (при эксплуатации)-40 °C ... 80 °C (кабель, жестко прокладываемый)
-25 °C ... 80 °C (кабель, для подвижного монтажа)
Вернуться вверх

Environmental Product Compliance

REACh SVHC
Lead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
Вернуться вверх

Классификация

eCl@ss

eCl@ss 4.027060306
eCl@ss 4.127060306
eCl@ss 5.027061801
eCl@ss 5.127061801
eCl@ss 6.027279200
eCl@ss 7.027279218
eCl@ss 8.027279218
eCl@ss 9.027060311
Вернуться вверх

ETIM

ETIM 2.0EC000830
ETIM 3.0EC001855
ETIM 4.0EC001855
ETIM 5.0EC001855
ETIM 6.0EC001855
ETIM 7.0EC001855
Вернуться вверх

UNSPSC

UNSPSC 6.0131251501
UNSPSC 7.090131251501
UNSPSC 1131251501
UNSPSC 12.0131251501
UNSPSC 13.231251501
UNSPSC 19.031251501
UNSPSC 20.031251501
UNSPSC 21.031251501
Вернуться вверх

ETIM for 1079242 Sensors (EC001855)
Характеристика Значение
Number of poles (EF001391) 3
Type of electrical connection, field-sided (EF005525) M12
Type of plug-in contact, field sided (EF006269) Male (plug)
Positioning cable feed, field-sided (EF005928) Angled
Type of electrical connection, box-sided (EF005524) M12
Type of plug-in contact, box-sided (EF008386) Female (bus)
Positioning cable feed, box-sided (EF005927) Angled
Cable length (EF000536) 0.62 m
Material of cable sheath (EF004136) Other
Halogen free (EF000025) Yes
Colour cable sheath (EF008249) Other
With LED indication (EF005950) No
Screened (EF000881) Yes
Cable type (EF000081) Multi-core
Vulcanize (EF004115) No
Material contact body (EF008248) CuSn
Material of contact surface (EF004020) Other
Permitted cable outer temperature after assembling without vibration (EF001686) -40 °C
Permitted cable outer temperature during assembling/handling (EF001685) -25 °C
Rated current In (EF008250) 4 A
Rated voltage (EF000228) 48 V
Degree of protection (IP) (EF005474) IP65
