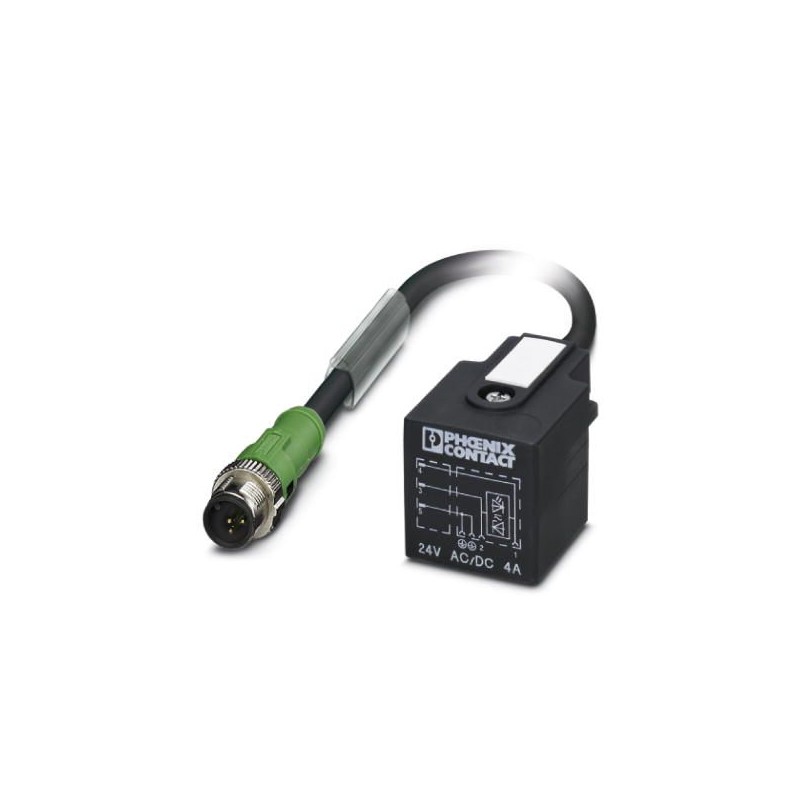

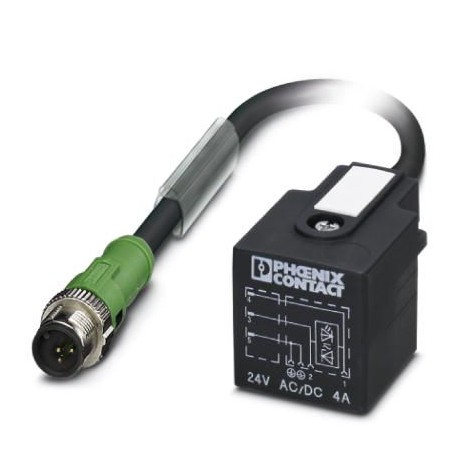

SAC-3P-M12MS/1,0-150/A-1L-Z 1400620 PHOENIX CONTACT Кабель для датчика / исполнительного элемента
SAC-3P-M12MS/1,0-150/A-1L-Z
1400620
PHOENIX_CONTACT
100
Кабель для датчика / исполнительного элемента
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 1400620 |
|---|---|
| Упаковочная единица | 1 stk |
| Минимальный объем заказа | 100 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4046356509275 |
| Вес/шт. (без упаковки) | 64,500 GRM |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| -20 °C ... 85 °C (Вентильный штекер) | |
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 24 В AC |
| 24 В DC | |
| Полюсов | 3 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Разъемы для клапанов EN 175301-803 | |
| Индикатор состояния | 1 светодиодный индикатор |
| Защитная цепь / модуль | Диод Зенера |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 (Разъем М12) |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| 0,6 Нм (Соединители для клапанов) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU |
| Материал контакта разъема для клапана | CuSn |
| Материал контактной поверхности штекера для клапана | Sn |
| Материал контактной вставки штекера для клапана | PA 6.6 |
| Материал корпуса штекера для клапана | TPU |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | TPU (Литое уплотнение) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Обозначение стандарта | Разъемы для клапанов |
| Стандарты / нормативные документы | EN 175301-803 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Тип кабеля | PUR, отвержденный излучением, без галогена, оранжевого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 150 |
| Условное обозначение кабеля | Li12Y11X |
| Сечение провода | 3x 0,5 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,46 мм ±0,02 мм (Сигнальный провод) |
| Толщина стенки, изоляция | ≥ 0,21 мм (Изоляция проводника) |
| около 0,6 мм (Внешняя оболочка) | |
| Цвета жил | черный 1, черный 2, зеленый/желтый |
| Общая скрутка | 3 жилы в скрутке |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Наружный диаметр кабеля D | 4,5 мм ±0,15 мм |
| Количество циклов изгибания | 5000000 |
| Радиус изгиба | 45 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Масса кабеля | 31 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | TPE-E |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МΩ*км (при 20 °C) |
| Сопротивление кабеля | макс. 39 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В |
| Испытательное напряжение, проводник | ≥ 3000 В |
| Прочие характеристики | не содержит силикона |
| отвержденный излучением | |
| Негорючесть | согласно UL стиль 20549 |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
