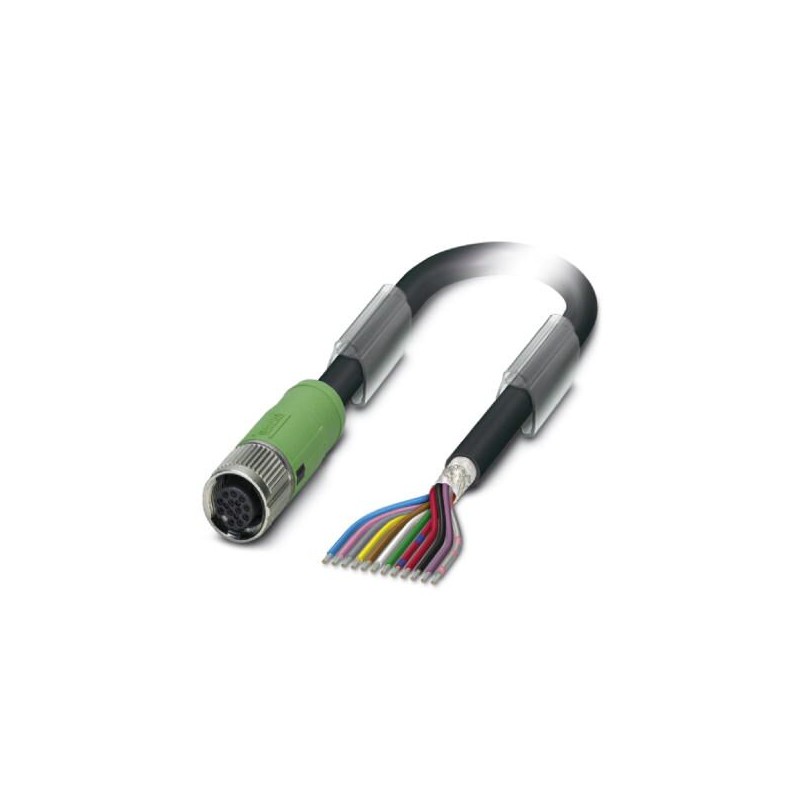

SAC-12P-20,0-35T/FS SH SCO 1406416 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-12P-20,.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAC-12P-20,0-35T/FS SH SCO 1406416 PHOENIX CONTACT Кабель для датчика / исполнительного элемента SAC-12P-20,..

SAC-12P-20,0-35T/FS SH SCO

1406416

PHOENIX_CONTACT

Продукт по требованию, без возврата.

Кабель для датчика / исполнительного элемента - SAC-12P-20,0-35T/FS SH SCO - 1406416

Кабель датчика/исполнительного механизма, 12-полюсный, PUR/PVC, черный RAL 9005, экранированный, свободный конец кабеля, к M12 SPEEDCON с прямым соединением с внутренней резьбой, кодировка: A, длина кабеля: 20 м

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $282.92
Цена за единицу: $282.92
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Кабель для датчика / исполнительного элемента, 12-полюсн., PUR/ПВХ, черный RAL 9005, экранирован., свободный конец, к Гнездо прямое M12 SPEEDCON, А-кодирование, длина кабеля: 20 м

Коммерческие данные

Код заказа1406416
Упаковочная единица1
GTIN4046356767293

Размеры

Длина кабеля20 м
Длина снятия изоляции с конца кабеля без разъема35 мм

Окружающие условия

Степень защитыIP65
IP67

Общие сведения

Расчетный ток при 40 ℃1,5 A
Расчетное напряжение30 В AC
30 В DC
Полюсов12
Сопротивление изоляции≥ 100 MΩ
КодированиеA - стандарт
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Индикатор состоянияНет
Категория перенапряженияII
Степень загрязнения3

Материал

Класс воспламеняемости согласно UL 94V0
Материал, контактCuZn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаPA 6.6
Материал корпуса ручкиTPU, трудновоспламеняем., самозатухающий
Материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием
Материал уплотненияNBR

Стандарты и предписания

Обозначение стандартаРазъем M12
Стандарты / нормативные документыМЭК 61076-2-101
НегорючестьDIN VDE 0472 T.804, вид испытаний B
МаслостойкостьDIN VDE 0472 T.803, вид испытаний B
Стойкость, прочие данныеУстойчивость к гидролизу и микробам согласно VDE 0282, часть 10
Класс воспламеняемости согласно UL 94V0

Кабель

Тип кабеляПолиуретан/ПВХ, черный, витая пара
Тип кабеля (краткое обозначение)35T
Условное обозначение кабеляLSPYwC11Y
UL AWM Style20233 / 1061 (80 °C / 300 В)
Сечение провода12x 0,14 мм² (Сигнальный провод)
AWG, сигнальная линия26
Конструкция кабеля, сигнальная линия18x 0,10 мм
Диаметр проводника вкл. изоляцию1 мм ±0,05 мм (Сигнальный провод)
Цвета жилбелый-коричневый, зеленый-желтый, серый-розовый, синий-красный, черный-фиолетовый, серый/розовый-красный/синий
Скрутка пары2 проводника для пары
Общая скрутка6 пар проводников с наполнителем для сердечника
ЭкранировкаОплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля85 %
Внешняя оболочка, цветчерный RAL 9005
Наружный диаметр кабеля D8,5 мм ±0,2 мм
Минимальный радиус изгиба, жесткая прокладка5 x D
Минимальный радиус изгиба, гибкая прокладка10 x D
Количество циклов изгибания2000000
Радиус изгиба85 мм
Путь перемещения10 м
Скорость поперечного перемещения3 м/c
Ускорение10 м/c²
Масса кабеля87 кг/км
Внешняя оболочка, материалPUR
Материал внутренней оболочкиПВХ
Материал, изоляция проводникаПВХ
Материал проводникагибкий провод из оцинкованной меди
Сопротивление изоляции≥ 10 МΩ*км (при 20 °C)
Сопротивление кабеля≤ 142 Ом/км (при 20 °C)
Номинальное напряжение, проводник42 В AC
Испытательное напряжение, проводник1500 В AC
Прочие характеристикидля тяговых цепей
Негорючестьсогласно DIN EN 60332-1-2
согласно VW-1
Маслостойкостьсогласно DIN EN 60811-2-1
Стойкость, прочие данныеустойчивость к гидролизу и микроорганизмам согласно EN 50396
Температура окружающей среды (при эксплуатации)-30 °C ... 80 °C (кабель, жестко прокладываемый)
-5 °C ... 80 °C (кабель, для подвижного монтажа)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация

eCl@ss

eCl@ss 4.027060306
eCl@ss 4.127060306
eCl@ss 5.027061801
eCl@ss 5.127061800
eCl@ss 6.027279200
eCl@ss 7.027279218
eCl@ss 8.027279218
eCl@ss 9.027060311

ETIM

ETIM 3.0EC001855
ETIM 4.0EC001855
ETIM 5.0EC001855
ETIM 6.0EC001855
ETIM 7.0EC001855

UNSPSC

UNSPSC 6.0131251501
UNSPSC 7.090131251501
UNSPSC 1131251501
UNSPSC 12.0131251501
UNSPSC 13.231251501

ETIM for 1406416 Sensors (EC001855)
Характеристика Значение
Number of poles (EF001391) 12
Type of electrical connection, field-sided (EF005525) Other
Positioning cable feed, field-sided (EF005928) Other
Type of electrical connection, box-sided (EF005524) M12
Type of plug-in contact, box-sided (EF008386) Female (bus)
Positioning cable feed, box-sided (EF005927) Straight
Cable length (EF000536) 20 m
Material of cable sheath (EF004136) Other
Halogen free (EF000025) Yes
Colour cable sheath (EF008249) Other
With LED indication (EF005950) No
Screened (EF000881) Yes
Cable type (EF000081) Multi-core
Vulcanize (EF004115) No
Material contact body (EF008248) CuZn
Material of contact surface (EF004020) Other
Permitted cable outer temperature after assembling without vibration (EF001686) -40 °C
Permitted cable outer temperature during assembling/handling (EF001685) -5 °C
Rated current In (EF008250) 1.5 A
Rated voltage (EF000228) 30 V
Degree of protection (IP) (EF005474) IP65
