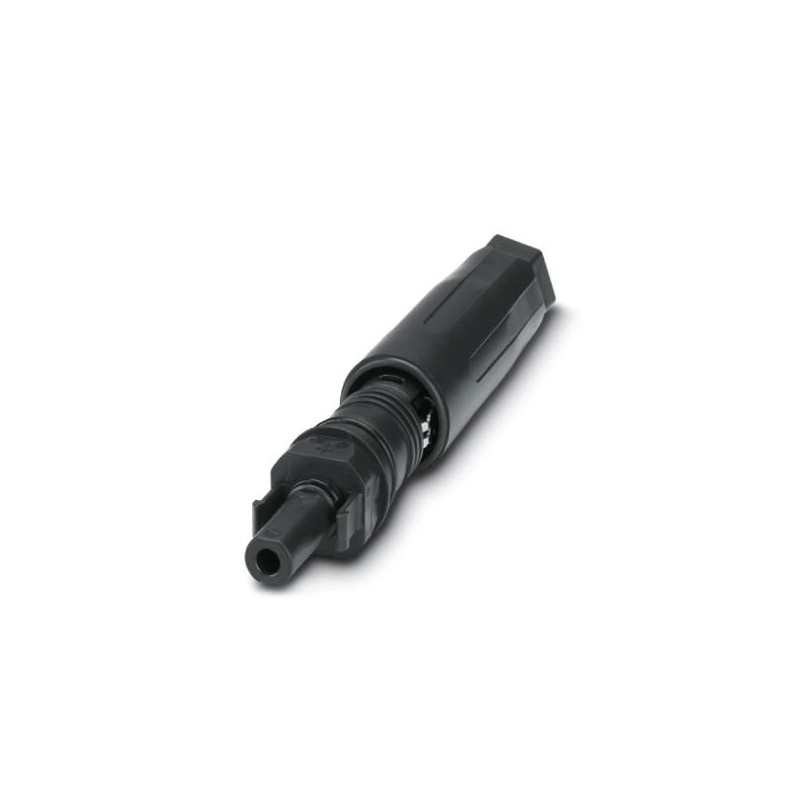

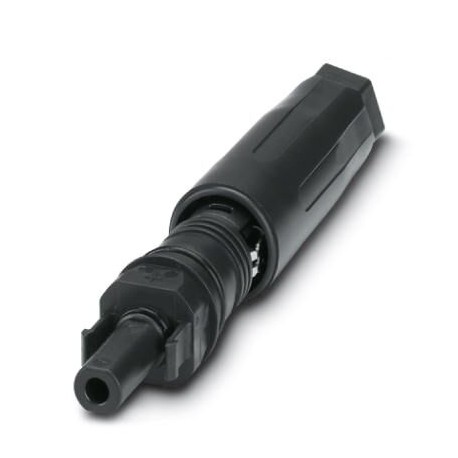

PV-C4F-S 2,5-6 (+) 1020776 PHOENIX CONTACT Разъем PV-C4F-S 2,5-6 (+) 1020776
PV-C4F-S 2,5-6 (+)
1020776
PHOENIX_CONTACT
50
Разъем - PV-C4F-S 2,5-6 (+) - 1020776
Разъем, Семейство продуктов: Sunclix, материал корпуса: PPE, цвет: черный, количество полюсов: 1, минимальное сечение проводника: 2,5 мм², максимальное сечение проводника: 6 мм², номинальное напряжение: 1500 В постоянного тока, номинальный ток: 35 А, Тип подключения: Подпружиненное, Тип контактного соединения: Гнездовой, минимальный диаметр кабеля: 5 мм, максимальный диаметр кабеля: 8 мм
Разъемы штекерные промышленные > Круглый соединитель промышленных разъемов
Подключение полевых устройств
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Соединитель для ФГ-системы, номинальный ток: 35 A, номинальное напряжение: 1500 В, тип подключения: Пружинные контакты, цвет: черный. деблокировка возможна только с инструментом
Коммерческие данные
| Код заказа | 1020776 |
|---|---|
| Упаковочная единица | 50 stk |
| Минимальный объем заказа | 50 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626511535 |
| Вес/шт. (без упаковки) | 16,590 GRM |
Размеры
| Наружный диаметр кабеля | 5 мм ... 8 мм |
|---|
Окружающие условия
| Класс защиты (вставлен) | IP66 / IP68 (2 m / 24 h) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (при монтаже) | -25 °C ... 50 °C |
Общие сведения
| Исполнение | Розетка |
|---|---|
| Момент затяжки гайки | 2 Нм ±0,1 Нм |
| Усилие установки | 45 Н ±10 Н |
| Усилие разделения | 250 Н ±50 Н (в заблокированном состоянии) |
| Циклы установки | 100 |
| Расчетное напряжение | 1500 В |
| Номинальное сечение | 6 мм² |
| Степень защиты | II |
Материал
| Цвет | черный |
|---|---|
| Изоляционный материал | mPPE |
| Материал, контакт | Cu |
| Материал, контактная поверхность | Ag |
| Класс воспламеняемости согласно UL 94 | V0 |
Данные по присоединению
| Тип подключения | Пружинные контакты |
|---|---|
| Соединительная способность | 2,5 мм² ... 6 мм² |
| Проходное сопротивление с подсоединенным проводником | 0,45 мΩ |
| Длина зачищаемой части провода | 15 мм |
| Тип кабеля | Кабель H1Z2Z2-K |
Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 8.0 | 27440102 |
|---|---|
| eCl@ss 9.0 | 27440103 |
ETIM
| ETIM 6.0 | EC002061 |
|---|
| Характеристика | Значение |
|---|---|
| Contact type (EF001587) | Bus |
| Number of data contacts (EF012232) | 0 |
| Number of power contacts (EF012216) | 1 |
| Number of control contacts (EF012217) | 0 |
| For cable outer diameter (EF009475) | 5 mm |
| Rated current In (EF008250) | 35 A |
| Ambient temperature (EF002386) | 85 °C |
| Rated voltage (EF000228) | 1500 V |
| Pollution degree (EF006786) | 2 |
| Type of electric connection (EF003961) | Spring clamp connection |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Degree of protection (IP), mounted (EF007466) | IP66 |
| Min. number of insertion cycles (EF012212) | 100 |
