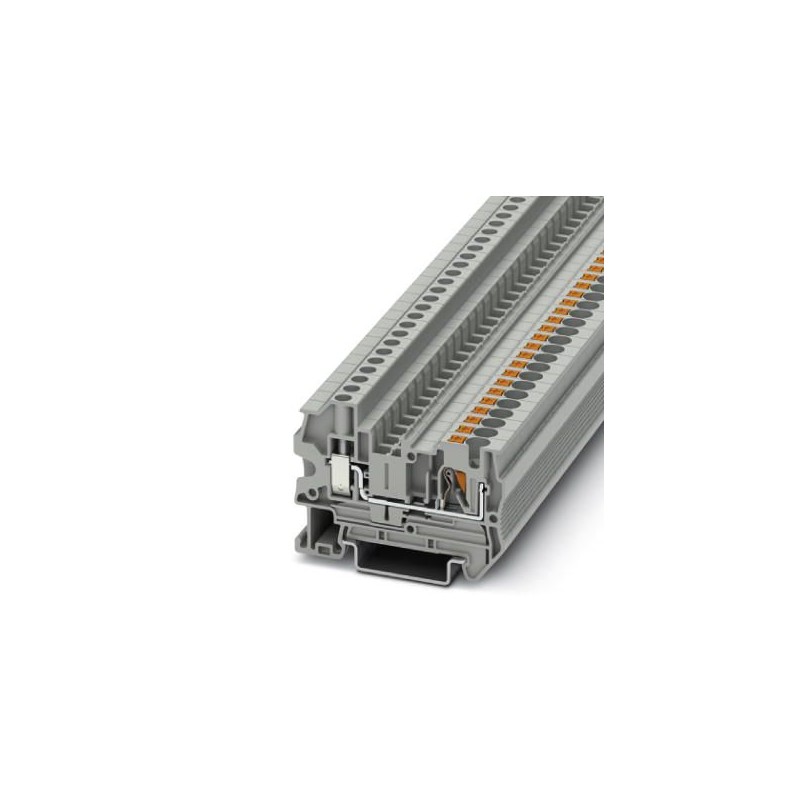

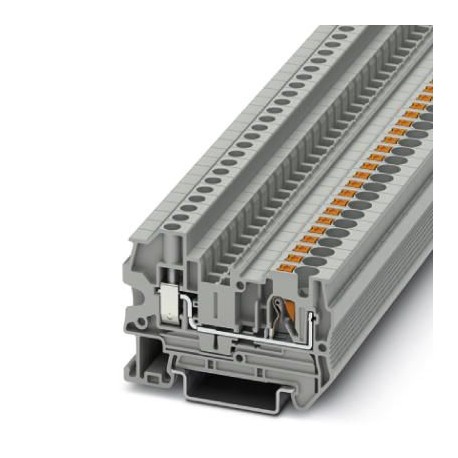

PTU 4 BK 3211866 PHOENIX CONTACT Проходные клеммы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PTU 4 BK 3211866 PHOENIX CONTACT Проходные клеммы

PTU 4 BK

3211866

PHOENIX_CONTACT

50

Проходные клеммы

Проходная клемма, номинальное напряжение: 800 В, номинальный ток: 32 А, тип подключения: Вставное соединение, Размеры: 4 мм², Сечение: 0,2 мм² - 6 мм², Тип подключения: Винтовое соединение, Размеры: 4 мм², Сечение: 0,14 мм² - 6 мм², монтаж: NS 35/7,5, NS 35/15, цвет: черный

Подробнее


Клеммники (клеммные блоки) > Зажим клеммный проходной

Bornas

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа3211866
Упаковочная единица50 stk
Минимальный объем заказа50 stk
ПримечаниеПозаказное производство (возврат невозможен)
GTIN4055626349756
Вес/шт. (без упаковки)10,670 GRM

Общие сведения

Количество ярусов1
Количество точек подключения2
Номинальное сечение4 мм²
Цветчерный
Изоляционный материалPA
Класс воспламеняемости согласно UL 94V0
Расчетное импульсное напряжение8 кВ
Степень загрязнения3
Категория перенапряженияIII
Группа изоляционного материалаI
Макс. мощность потерь при номинальных условиях1,02 Вт
Тип подключенияЗажимы Push-in
Подключение согласно стандартуМЭК 60947-7-1
Максимальный ток нагрузки38 A (Суммарный ток всех подключенных проводников не должен превышать макс. тока нагрузки)
Номинальный ток IN32 A
Номинальное напряжение UN800 В
Тип подключенияВинтовые зажимы
Подключение согласно стандартуМЭК 60947-7-1
Максимальный ток нагрузки38 A (при подсоединении проводника 6 мм²)
Номинальный ток IN32 A
Номинальное напряжение UN800 В
Открытая боковая стенкаДа
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))130 °C
Статическое использование изоляционного материала на холоде-60 °C
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)Испытание проведено
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)V0
Кислородный индекс (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 класс I2
NF F16-101, NF F10-102 класс F2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26HL 1 - HL 3

Размеры

Ширина6,2 мм
Длина58,8 мм
Высота NS 35/7,542,8 мм
Высота NS 35/1550,3 мм
Ширина крышки2,2 мм

Характеристики клемм

Тип подключенияЗажимы Push-in
Подключение согласно стандартуМЭК 60947-7-1
Длина оголяемой части10 мм ... 12 мм
Сечение жесткого проводника мин.0,2 мм²
Сечение жесткого проводника макс.6 мм²
Сечение провода AWG мин.24
Сечение провода AWG макс.10
Сечение гибкого проводника мин.0,2 мм²
Сечение гибкого проводника макс.4 мм²
Мин. сечение гибкого проводника AWG24
Сечение гибкого проводника AWG, макс.12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.0,25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.4 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.0,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.1 мм²
Сечение жесткого проводника мин.0,5 мм²
Сечение жесткого проводника макс.6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.0,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.0,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.4 мм²
Калиберная пробкаA4
Тип подключенияВинтовые зажимы
Подключение согласно стандартуМЭК 60947-7-1
Резьба винтовM3
Мин. момент затяжки0,6 Нм
Момент затяжки, макс.0,8 Нм
Длина оголяемой части10 мм ... 12 мм
Сечение жесткого проводника мин.0,14 мм²
Сечение жесткого проводника макс.6 мм²
Сечение провода AWG мин.26
Сечение провода AWG макс.10
Сечение гибкого проводника мин.0,14 мм²
Сечение гибкого проводника макс.6 мм²
Мин. сечение гибкого проводника AWG26
Сечение гибкого проводника AWG, макс.12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.4 мм²
2 жестких провода одинакового сечения, мин.0,14 мм²
2 жестких провода одинакового сечения, макс.1,5 мм²
2 гибких провода одинакового сечения, мин.0,14 мм²
2 гибких провода одинакового сечения, макс.1,5 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.0,14 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.1,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.0,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.2,5 мм²

Стандарты и предписания

Подключение согласно стандартуМЭК 60947-7-1
МЭК 60947-7-1
Класс воспламеняемости согласно UL 94V0
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
