> PHOENIX_CONTACT>Разъемы PCB>PTSA 1,5/ 5-3,5 MIXED TYPE1 1781201 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

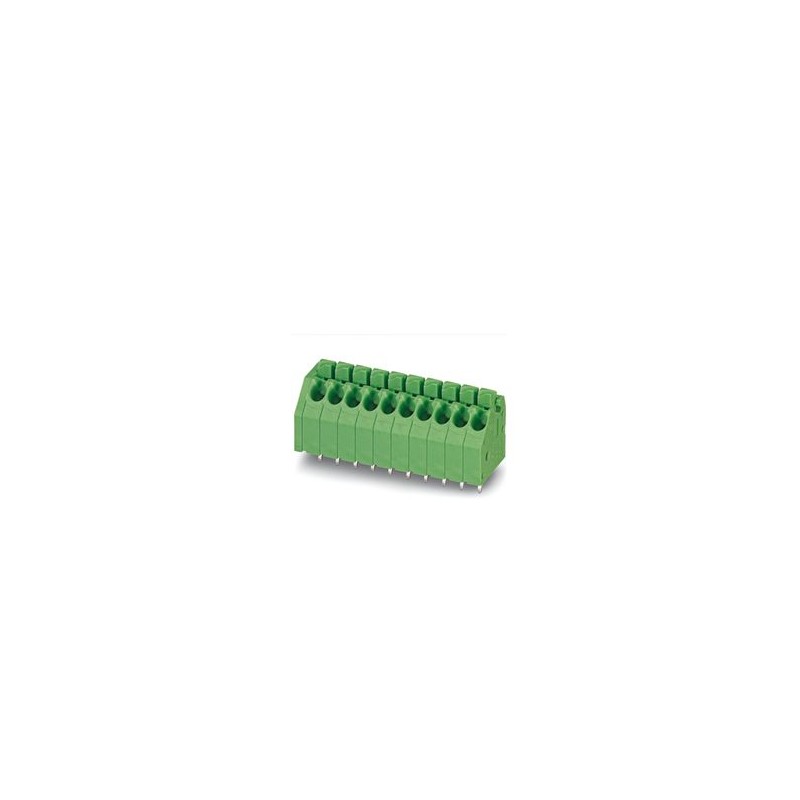

PTSA 1,5/ 5-3,5 MIXED TYPE1 1781201 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PTSA 1,5/ 5-3,5 MIXED TYPE1 1781201 PHOENIX CONTACT PCB терминальный блок

PTSA 1,5/ 5-3,5 MIXED TYPE1

1781201

PHOENIX_CONTACT

1080

Продукт по требованию, без возврата.

PCB терминальный блок

Клемма печатной платы, номинальный ток: 8 А, напряжение калибровки (III/2): 250 В, номинальное сечение: 1,5 мм², Количество потенциалов: 5, Количество рядов: 1, Количество полюсов в ряду: 5, Семейство элементов: PTSA 1,5, шаг: 3,5 мм, Тип подключения: Нажимное пружинное соединение, Монтаж: Волновая сварка, Направление подключения проводника/печатной платы: 45 °, цвет: многоцветный, Расположение контактов: Смешанное одноконтактное расположение, Длина контакта [P]:3,6 мм, Тип упаковки: в штучной упаковке

Клемма печатной платы, номинальный ток: 8 А, номинальное напряжение (III/2): 250 В, номинальное сечение: 1,5 мм2, количество потенциалов: 5, количество рядов: 1, количество полюсов в ряду: 5, семейство элементов: PTSA 1,5, шаг: 3,5 мм, тип подключения: пружинное соединение push-in, монтаж: пайка волной припоя, направление соединения проводника/печатной платы: 45°, цвет: многоцветный, расположение выводов: смешанное расположение выводов, Длина штифта [P]: 3,5 мм, Количество контактов для пайки по потенциалу: 1, Тип упаковки: Коробочная упаковка

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $1,879.96
Цена за единицу: $1.74
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


PCB терминальный блок, номинальный ток: 8 а, номинальное. напряжение: 250 В, шаг: 3,5 мм, количество положений: 5, способ подключения: push в с пружинным соединением, монтаж: пайка волной, дирижер направление/связи плата: 45 °, цвет: многоцветный

Основные Коммерческие Данные

OrderkeyОдин миллион семьсот восемьдесят одна тысяча двести один
Единица упаковкиОдин
ГНТП4046356555258
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять

Размеры

Длина [ л ]12 мм
Поле3.5 мм
Измерение24.5 мм
Ширина [ Вт ]39.5 мм
Высота13.1 мм
Высота [ ч ]16.7 мм
PIN припоя [П]3,6 мм
Расстояние между штырьками3.5 мм
Диаметр отверстия1 мм

Общие

Ассортимент изделийПЦА 1,5
Номинальное импульсное напряжение (III в/3)2,5 кв
Номинальное импульсное напряжение (III/2)об2,5 кв
Номинальное импульсное напряжение (II/2 с)2,5 кв
Номинальное напряжение (в III/3)200 в
Номинальное напряжение (III/2)об250 в
Номинальное напряжение (II/2 с)400 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН8 а
Номинальное поперечное сечение1,5 мм2
PIN припоя поверхности
Длина зачистки9 мм
Количество позицийПять

Данные соединения

Проводника сечение AWG в мин.Двадцать четыре
Проводника сечение AWG Макс.Шестнадцать

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации

ЭСЛ@СС

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто одиннадцать
ЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто одиннадцать
ЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяносто
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча сто
ЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча сто
ЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
ЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
ЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

Етим

Етим 3.0EC001121
Етим 4.0EC002643
Етим 5.0EC002643
Етим 6.0EC002643
Етим 7.0EC002643

СКТУООН

СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот один
СКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать два
СКТУООН 11Тридцать четыре миллиона сто тридцать одна тысяча двести три
СКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать два
СКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать два

ETIM for 1781201 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 16.7 mm
Number of electrical connections (EF008252) 5
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 3.5 mm
Rated current In (EF008250) 8 A
Rated voltage (EF000228) 250 V
Rated surge voltage (EF002993) 2.5 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Spring clamp connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 1.5 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1 mm
Length pin (EF006825) 3.5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Other
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
