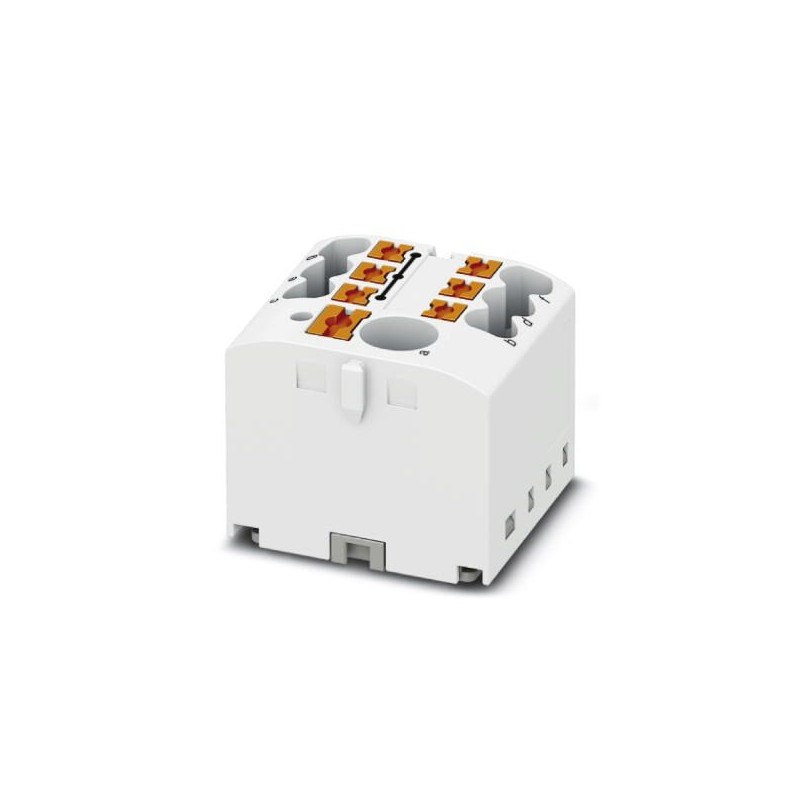

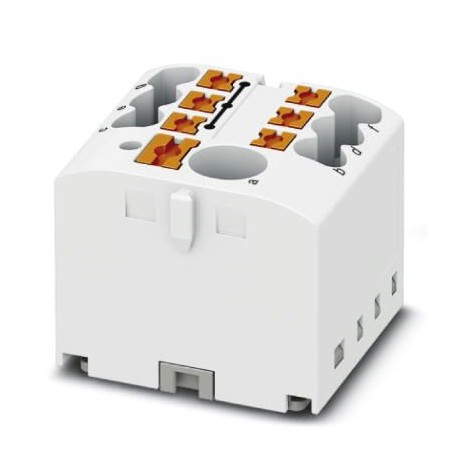

PTFIX 6/6X2,5 WH 3273342 PHOENIX CONTACT Распределительный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PTFIX 6/6X2,5 WH 3273342 PHOENIX CONTACT Распределительный блок

PTFIX 6/6X2,5 WH

3273342

PHOENIX_CONTACT

10

Распределительный блок

Распределительный блок, Базовая клемма с питанием, номинальное напряжение: 450 В, номинальный ток: 41 А, количество подключений: 7, тип подключения: Вставное соединение, Коллективное соединение, Размерное сечение: 6 мм², сечение: 0,5 мм² - 10 мм², Вставное соединение, Ответвление, сечение: 0,14 мм² - 4 мм², класс монтажа: блокировка в рельсовом адаптере, Прямой монтаж с помощью фланца, Цвет аэрофотозоны: белый

Подробнее


Клеммники (клеммные блоки) > Зажим клеммный проходной

ФИКС блок Система

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $49.45
Цена за единицу: $4.95
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Распределительный блок, Базовая клемма с питанием, Блоки можно шунтировать между собой, используя отверстия клеммы. Подходящие перемычки см. в принадлежностях, номинальное напряжение: 450 В, номинальный ток: 24 A, тип подключения: Зажимы Push-in, Зажимы Push-in, количество точек подсоединения: 7, cечение: 0,14 мм² - 4 мм², AWG: 26 - 12, ширина: 25,6 мм, высота: 21,7 мм, цвет: белый, тип монтажа: крепление защелками на адаптере для монтажной рейки, Соединительная плата

Коммерческие данные

Код заказа3273342
Упаковочная единица10 stk
Минимальный объем заказа10 stk
Страница каталогаСтр. 143 (C-1-2017)
GTIN4055626392394
Вес/шт. (без упаковки)19,600 GRM

Общие сведения

УказаниеУказания по эксплуатации Блоки можно шунтировать между собой, используя отверстия клеммы. Подходящие перемычки см. в принадлежностях
Количество ярусов1
Количество точек подключения7
Потенциалы1
Номинальное сечение2,5 мм²
Номинальное сечение ввода питания6 мм²
Цветбелый
Изоляционный материалPA
Класс воспламеняемости согласно UL 94V0
Расчетное импульсное напряжение6 кВ
Степень загрязнения3
Категория перенапряженияIII
Группа изоляционного материалаI
Макс. мощность потерь при номинальных условиях1,31 Вт (значение относится к соединительному блоку и увеличивается в зависимости от распайки выводов)
Максимальный ток нагрузки32 A (для кабеля сечением 4 мм² Поперечное сечение)
Суммарный ток, максимальный57 A (Для кабеля сечением 10 mm² Поперечное сечение)
Номинальный ток IN24 A
Номинальное напряжение UN450 В
Максимальный ток нагрузки57 A (Для кабеля сечением 10 mm² Поперечное сечение)
Номинальный ток IN41 A (для кабеля сечением 6 мм²)
Открытая боковая стенкаНет
Спецификация испытания защиты от прикосновенийDIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении рукамиобеспечивается
Безопасность при прикосновении пальцамиобеспечивается
Результат термических испытанийИспытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия30 c
Результат испытания на колебания, широкополосные шумыИспытание проведено
Спецификация испытания на колебания, широкополосные шумыDIN EN 50155 (VDE 0115-200):2008-03
Спектр испытанияИспытания на долговечность, категория 2, на поворотной тележке
Частота испытанияот f1= 5 Гц до f2= 250 Гц
ASD-уровень6,12 (м/с2)2/Гц
Ускорение3,12г
Продолжительность испытания на каждую ось5 ч
Направления испытанияX-, Y- и Z-ось
Результат испытания на ударопрочностьИспытание проведено
Спецификация испытания на ударопрочностьDIN EN 50155 (VDE 0115-200):2008-03
Форма удараПолусинусоида
Ускорение30г
Продолжительность удара18 мс
Количество ударов в 1 направлении3
Направления испытанияX-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))130 °C
Статическое использование изоляционного материала на холоде-60 °C
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)Испытание проведено
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)V0
Кислородный индекс (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 класс I2
NF F16-101, NF F10-102 класс F2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26HL 1 - HL 3

Размеры

Ширина25,6 мм
Длина28,6 мм
Высота21,7 мм

Характеристики клемм

Разъем подвода токаЯрус ввода питания
Тип подключенияЗажимы Push-in
Длина оголяемой части8 мм ... 10 мм
Подключение согласно стандартуМЭК 60998-2-2
Сечение жесткого проводника мин.0,14 мм²
Сечение жесткого проводника макс.4 мм²
Сечение провода AWG мин.26
Сечение провода AWG макс.12
Сечение гибкого проводника мин.0,14 мм²
Сечение гибкого проводника макс.2,5 мм²
Мин. сечение гибкого проводника AWG26
Сечение гибкого проводника AWG, макс.14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.2,5 мм²
Калиберная пробкаA3
Тип подключенияЗажимы Push-in
Длина оголяемой части10 мм ... 12 мм
Подключение согласно стандартуМЭК 60998-2-2
Сечение жесткого проводника мин.0,5 мм²
Сечение жесткого проводника макс.10 мм²
Сечение провода AWG мин.20
Сечение провода AWG макс.8
Сечение гибкого проводника мин.0,5 мм²
Сечение гибкого проводника макс.6 мм²
Мин. сечение гибкого проводника AWG20
Сечение гибкого проводника AWG, макс.10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.0,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.0,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.6 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.0,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.1,5 мм²

Стандарты и предписания

Подключение согласно стандартуМЭК 60998-2-2
МЭК 60998-2-2
Класс воспламеняемости согласно UL 94V0
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация


ETIM for 3273342 Terminal blocks (EC000897)
Характеристика Значение
Rated current In (EF008250) 24 A
Rated voltage (EF000228) 450 V
Type of electrical connection 1 (EF002526) Other
Type of electrical connection 2 (EF002527) Other
Number of clamp positions per level (EF002660) 7
Material insulation body (EF007543) Other
Inflammability class of insulation material according to UL94 (EF002521) V0
Width (EF000008) 25.6 mm
Height (EF000040) 28.6 mm
Depth (EF000049) 21.7 mm
Closing plate required (EF002525) No
Colour (EF000007) White
Internally connected stages (EF002661) Yes
