> PHOENIX_CONTACT>Разъемы PCB>PTCM 0,5/ 4-PI-2,5 WH 1015244 PHOENIX CONTACT Печатной платы разъем
Предыдущий товар Следующий продукт

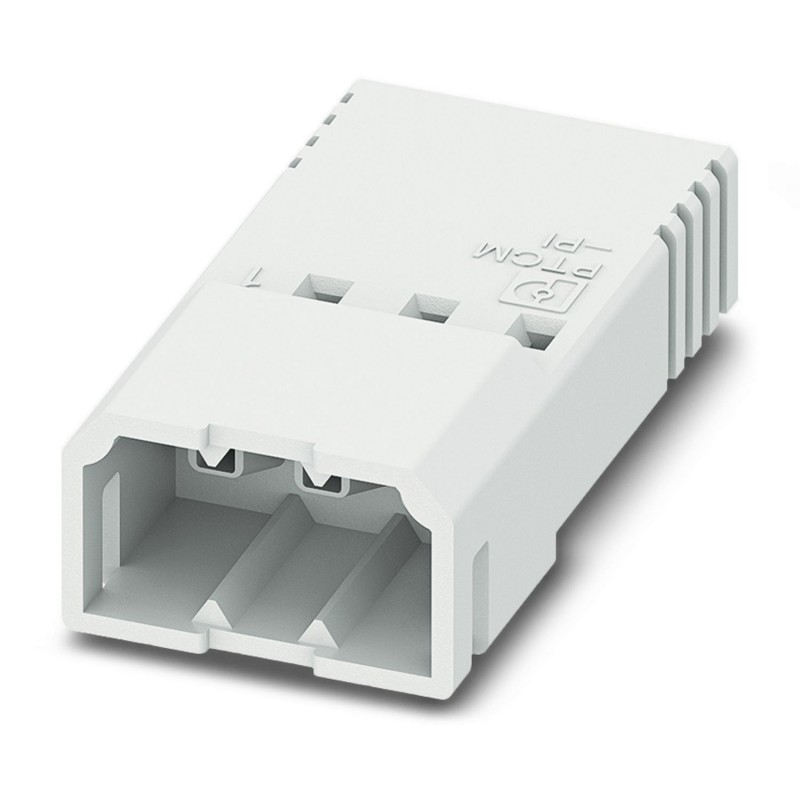

PTCM 0,5/ 4-PI-2,5 WH 1015244 PHOENIX CONTACT Печатной платы разъем Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PTCM 0,5/ 4-PI-2,5 WH 1015244 PHOENIX CONTACT Печатной платы разъем

PTCM 0,5/ 4-PI-2,5 WH

1015244

PHOENIX_CONTACT

250

Печатной платы разъем

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $166.05
Цена за единицу: $0.66

Кол-во цена
250+$0.66
500+$0.57
750+$0.54
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион пятнадцать тысяч двести сорок четыре
Единица упаковки250 ПК
Минимальный объем заказа250 ПК
ГНТП4055626495651
Вес / шт. (без упаковки)0.570 г
Таможенно-тарифное количествоВосемьдесят пять миллионов четыреста семьдесят две тысячи
Страна происхожденияDe (Германия)

Свойства элемента

Краткое описание статьиПечатной платы разъем
Plug-в системеКОМПАКТНЫЙ COMBICON ПТСМ
Тип контактаРазъем
Ассортимент изделийPTCM 0,5/..-ПИ
Поле2.5 мм
Количество позицийЧетыре
Способ подключенияОбжимное соединение
Количество уровнейОдин

Электрические параметры

Номинальный ток6 а
Номинальное напряжение изоляции (в III/2)160 в
Номинальное импульсное напряжение (III/2)об2,5 кв

Мощность подключения

Проводник поперечное сечение, гибкий0,14 мм2 ... 0,75 мм2 (максимальный внешний диаметр изоляции 1,9 мм)
Сечение проводника AWG кабель / круговых Милов26 ... 18 (максимальный внешний диаметр изоляции 1,9 мм)
Длина зачистки4.1 мм ... 4,5 мм

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Длина [ л ]18.3 мм
Ширина [ Вт ]11.7 мм
Высота [ ч ]5 мм
Поле2.5 мм
Высота (без Штыря припоя)5 мм
Измерение7,5 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеДвести пятьдесят
Упаковка наименования единицПК.

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Механические испытания в соответствии со стандартом

Спецификация теста61984 МЭК
Визуальный осмотрТест пройден 60512-1-1 МЭК:2002-02
Габаритное испытаниеТест пройден МЭК 60512-1-2:2002-02
Сопротивление маркировкаТест пройден МЭК 60068-2-70:1995-12
РезультатТест пройден
СпецификацияМЭК 60512-13-2:2006-02
Нет. цикловДвадцать пять
Сила вставки в поз. ок.3 Н
Снять сила в поз. ок.2 Н
Поляризация и кодированияТест пройден 60512-13-5 МЭК:2006-02
РезультатТест пройден
СпецификацияМЭК 60512-15-1:2008-05
Тест силы в поз.20 Н

Воздушные зазоры и пути утечки

СпецификацияМЭК 60664-1:2007-04
Группа изоляционного материалаЯ
Напряжение160 в
Номинальное напряжение изоляции (в III/3)160 в
Номинальное напряжение изоляции (в III/2)160 в
Номинальное напряжение изоляции, в (II/2)320 в
Номинальное импульсное напряжение (III в/3)2,5 кв
Номинальное импульсное напряжение (III/2)об2,5 кв
Номинальное импульсное напряжение (II/2 с)2,5 кв

Механические испытания (а)

Спецификация теста61984 МЭК
Сила вставки в поз. ок.3 Н
Снять сила в поз. ок.2 Н
Поляризация при вставке требование >20 НТест пройден
Держатель контактных пластин требования >20 НТест пройден

Испытаний на прочность (Б)

СпецификацияМЭК 60512-9-1:2010-03
Контактное сопротивление RОдин3.2 мом
Циклы ввода/выводаДвадцать пять
Контактное сопротивление RДва3.4 мом
Импульсное напряжение на уровне моря2.95 кв
Частота власти противостоят напряжению1.39 кв
Сопротивление изоляции, соседние позиции

Климатические испытания (г)

СпецификацияИСО 6988:1985-02
Холодовой стрессОт -55 °C/2 ч
Тепловой стрессТемпературе 105 °C/168 ч
Въедливый стресс0.2 ДМТриТакДвана 300 ДМТри/40 °С/1 цикл
Импульсное напряжение на уровне моря2.95 кв
Частота власти противостоят напряжению1.39 кв

Окружающей среды и долговечность тестов (е)

Спецификация61984 МЭК:2008-10
Результат, степень защиты, код IPПалец безопасности с проверить степень защиты IP20 палец

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU.pdf 14 Mbytes
