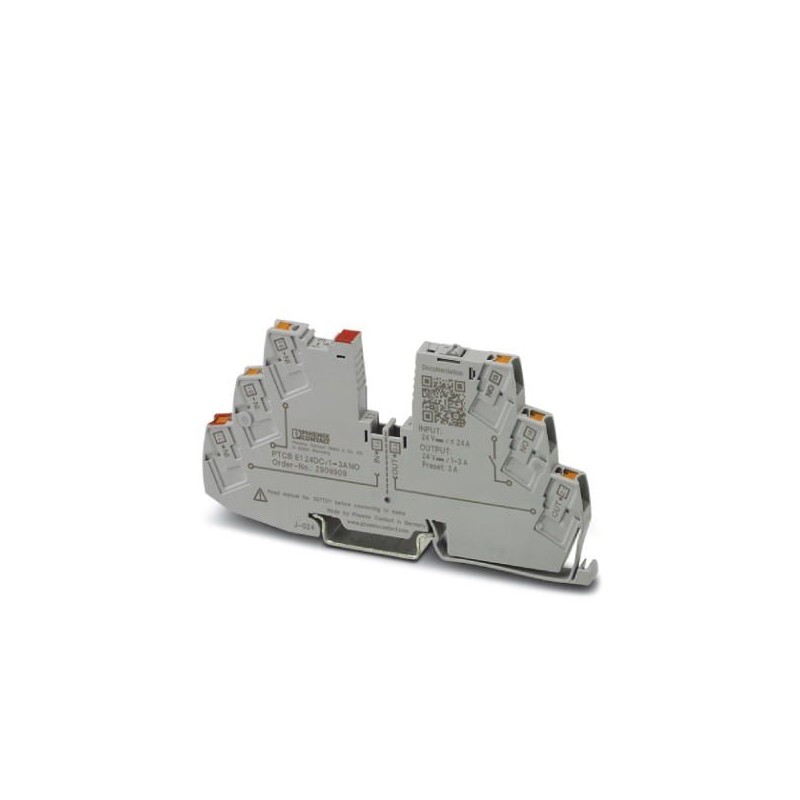

PTCB E1 24DC/1-3A NO 2909909 PHOENIX CONTACT Электронная схема прибора прерывателя
PTCB E1 24DC/1-3A NO
2909909
PHOENIX_CONTACT
Электронная схема прибора прерывателя
Защита от перенапряжений
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона девятьсот девять тысяч девятьсот девять |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626408767 |
| Вес / шт. (без упаковки) | 27.580 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят три тысячи десять |
| Страна происхождения | De (Германия) |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -25 °С ... 60 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °С ... 70 °С |
| Испытания влажности | 96 ч, 95% ОВ, 40°С |
| Высота | ≤ 2000 м (над уровнем моря (над уровнем моря)) |
| Шок (операция) | 30г (МЭК 60068-2-27, тест ЕА) |
| Вибрации (операция) | 10 Гц ... 59.6 Гц (амплитуда ±0,35 мм; в соответствии с IEC 60068-2-6, испытание FC) |
| 59.6 Гц ... 150 Гц (ускорением 5G; в соответствии с IEC 60068-2-6, испытание FC) | |
| Степень защиты | Степень защиты IP20 |
Общие
| Номинальность воспламеняемости согласно ul 94 | В-0 |
|---|---|
| Тип установки | DIN-рейка: 35 мм |
| Цвет | движение серый цвет RAL 7042 |
| Количество позиций | Один |
| Класс защиты | III в |
| Тип | Железнодорожный модуль на DIN-цельный |
Электрические данные
| Тип взрывателя | электронные |
|---|---|
| Номинальное импульсное напряжение | 0,5 кв |
| Рабочее напряжение | 18 В DC ... 27.5 В ПОСТ. |
| Номинальное напряжение | 24 В DC |
| Номинальный ток мнеН | 24 В постоянного тока (суммарный ток на входе) |
| 3 В ПОСТОЯННОГО ТОКА () | |
| 1 / 2 / 3 постоянного тока (регулируемый) | |
| Измерения толерантности я | ± 15 % |
| Сопротивление обратной связи | Макс. 35 В ПОСТОЯННОГО ТОКА |
| Не-Безопасный Элемент | 4 ПОСТОЯННОГО ТОКА |
| Эффективность | > 99 % |
| Замкнутой цепи тока IНоль | тип. 12 мА |
| Рассеиваемая мощность | тип. 0,3 Вт (без нагрузки) |
| < 0.9 Вт (в номинальном режиме) | |
| Время инициализации модуля | 1 с |
| Время ожидания после отключения канала | 5 С (при перегрузке / коротком замыкании) |
| Снижение температуры | 21 а (суммарный ток при 60°C) |
| 24 а (суммарный ток при 50°C) | |
| 3 а (канал тока при 60°C) | |
| 3 а (канал тока при 50°C) | |
| Подножка способ | Электронная (электронные) |
| Требуется предохранитель резервного копирования | не требуется, интегрирован безотказный элемент |
| Диэлектрическая прочность | Макс. 35 В постоянного тока (цепь нагрузки) |
| Падение напряжения | 0.06 V (при 2 а) |
| НАРАБОТКА НА ОТКАЗ (МЭК 61709, С SN 29500) | 28571428 ч (при 25°C с 21% нагрузки) |
| 14084507 ч (при 40°C с 34.25% нагрузки) | |
| 2053388 ч (при 60°C при 100% нагрузке) | |
| Выключения времени цепи нагрузки | ≤ 10 мс (для короткого замыкания > 2.0 х яН) |
| 1 с (1.2 ... 2.0 х яН) | |
| Пониженного напряжения отключение цепи нагрузки | ≤ 17.8 в DC (активный) |
| ≥ 18.8 V постоянного тока (не активен) | |
| Всплеск выключением напряжения тока цепи нагрузки | ≥ 27.5 в пост. тока (активная) |
| ≤ 27 В постоянного тока (не активен) | |
| Макс. емкостной цепи нагрузки | 20000 МКФ (в зависимости от текущей настройки и короткого замыкания доступен) |
Дистанционная индикация контакта
| Имя подключения | Дистанционного схема индикации |
|---|---|
| Функция переключения | Н/О контакт |
| Длина зачистки | 10 мм |
| Сечение проводников сплошной | 0,2 мм2 ... 4 мм2 |
| Проводника сечение AWG кабель | 24 ... 14 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0,2 мм2 ... 2,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0,2 мм2 ... 2,5 мм2 |
| Рабочее напряжение постоянного тока | 0 В DC ... 30 В DC |
| Постоянного тока рабочий ток | 100 мА постоянного тока |
Данные соединения
| Имя подключения | Главные цепи в+ |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Длина зачистки | 10 мм |
| Сечение проводников сплошной | 0,2 мм2 ... 4 мм2 |
| Проводника сечение AWG кабель | 24 ... 12 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0,2 мм2 ... 2,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0,2 мм2 ... 2,5 мм2 |
| Имя подключения | Главная схема в |
| Способ подключения | Быстроразъемное соединение |
| Длина зачистки | 10 мм |
| Сечение проводников сплошной | 0,2 мм2 ... 4 мм2 |
| Проводника сечение AWG кабель | 24 ... 12 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0,2 мм2 ... 2,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0,2 мм2 ... 2,5 мм2 |
| Имя подключения | Главная цепь из |
| Способ подключения | Быстроразъемное соединение |
| Длина зачистки | 10 мм |
| Сечение проводников сплошной | 0,2 мм2 ... 4 мм2 |
| Проводника сечение AWG кабель | 24 ... 12 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0,2 мм2 ... 2,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0,2 мм2 ... 2,5 мм2 |
Стандартов и правил
| Стандарты/спецификации | Ен 61000-6-2 |
|---|---|
| По en 61000-6-3 | |
| В En 60068-2-78 | |
| По en 50178 | |
| По en 60068-2-6 | |
| По en 60068-2-27 | |
| Ул 508 | |
| 2367 ул | |
| Ul 1310 класса 2 блока питания |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов сто сорок одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов сто сорок одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов сто сорок одна тысяча сто шестнадцатьЭСЛ@СС 8.0Двадцать семь миллионов сто сорок одна тысяча сто шестнадцатьЭСЛ@СС 9.0Двадцать семь миллионов сто сорок одна тысяча сто шестнадцать
