> PHOENIX_CONTACT>Разъемы PCB>ZFK3DSA 1,5-5,08- 4 BD:1-12 1701776 PHOENIX CONTACT Клеммная колодка печатной платы
Предыдущий товар Следующий продукт

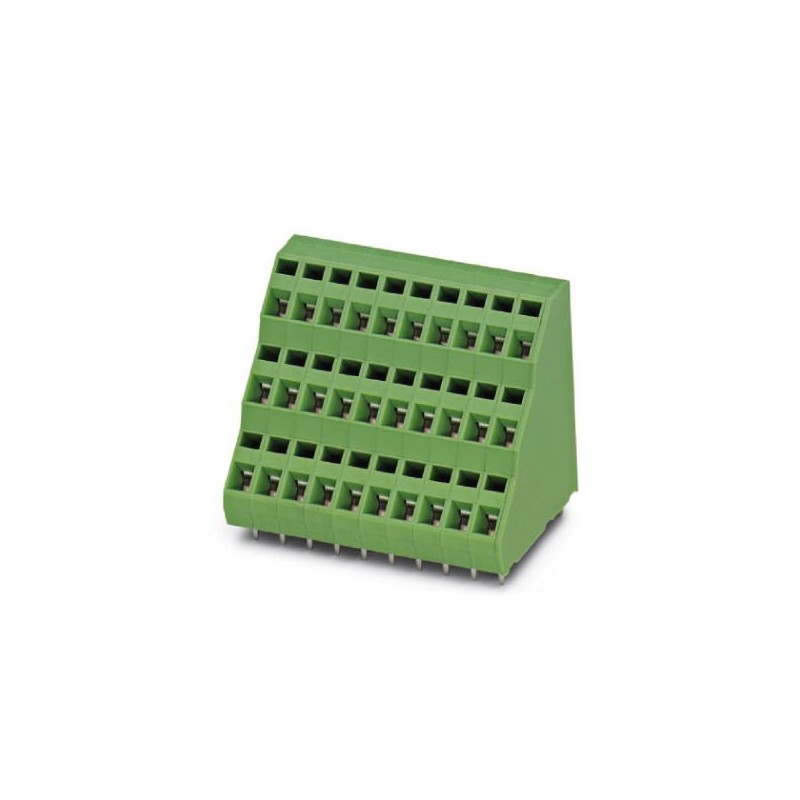

ZFK3DSA 1,5-5,08- 4 BD:1-12 1701776 PHOENIX CONTACT Клеммная колодка печатной платы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

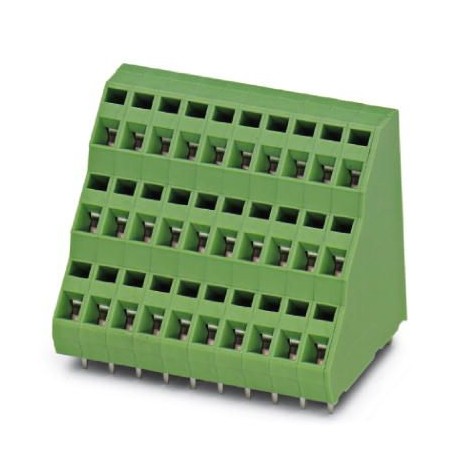

ZFK3DSA 1,5-5,08- 4 BD:1-12 1701776 PHOENIX CONTACT Клеммная колодка печатной платы

ZFK3DSA 1,5-5,08- 4 BD:1-12

1701776

PHOENIX_CONTACT

50

Клеммная колодка печатной платы

Клемма печатной платы, номинальный ток: 12 А, расчетное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм², Количество потенциалов: 12, Количество рядов: 3, Количество полюсов в ряду: 4, Семейство элементов: ZFK3DS(A) 1,5, шаг: 5,08 мм, Тип подключения: Пружинное соединение, монтаж: Волновая сварка, Направление подключения проводника/печатной платы: 45°, цвет: зеленый, Компоновка контактов: Линейное расположение контактов, Длина контакта [P]: 3,4 мм, Тип упаковки: в штучной упаковке

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Electrical parameters

Rated current12 A
Rated insulation voltage (III/2)400 V
Rated surge voltage (III/2)4 kV

Connection capacity

Conductor cross section solid0.2 mm² ... 2.5 mm²
Conductor cross section flexible0.2 mm² ... 1.5 mm²
Conductor cross section AWG / kcmil24 ... 14
Conductor cross section flexible, with ferrule without plastic sleeve0.25 mm² ... 1.5 mm²
Stripping length7.5 mm

Material data - contact

NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated

Dimensions for the product

Dimensional drawing
Length [ l ]32.2 mm
Height [ h ]40 mm
Pitch5.08 mm
Height (without solder pin)37 mm
Solder pin [P]3.4 mm
Pin dimensions0.7 x 1 mm
Dimension a15.24 mm

Dimensions for PCB design

Hole diameter1.3 mm

Packaging information

Type of packagingpacked in cardboard
Pieces per package50
Denomination packing unitsPcs.

Ambient conditions

Ambient temperature (storage/transport)-40 °C ... 70 °C
Ambient temperature (assembly)-5 °C ... 100 °C
Ambient temperature (operation)-40 °C

Electrical tests

Rated current12 A
Rated insulation voltage (III/2)400 V
Rated surge voltage (III/2)4 kV

Air clearances and creepage distances

Insulating material groupI
Comparative tracking index (IEC 60112:2003-01)CTI 600
Voltage250 V
Rated insulation voltage (III/3)250 V
Rated insulation voltage (III/2)400 V
Rated insulation voltage (II/2)630 V
Rated surge voltage (III/3)4 kV
Rated surge voltage (III/2)4 kV
Rated surge voltage (II/2)4 kV
Minimum clearance - inhomogeneous field (III/3)3 mm
Minimum clearance - inhomogeneous field (III/2)3 mm
Minimum clearance - inhomogeneous field (II/2)3 mm
Minimum creepage distance value (III/3)3.2 mm
Minimum creepage distance value (III/2)1.6 mm
Minimum creepage distance value (II/2)3.2 mm

Standards and Regulations

Connection in acc. with standardEN-VDE
CSA
Flammability rating according to UL 94V0

Environmental Product Compliance

China RoHSEnvironmentally friendly use period: unlimited = EFUP-e
No hazardous substances above threshold values

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127141190
eCl@ss 6.027261101
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643
ETIM 6.0EC002643

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1139121432
UNSPSC 12.0139121432
UNSPSC 13.239121432

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
