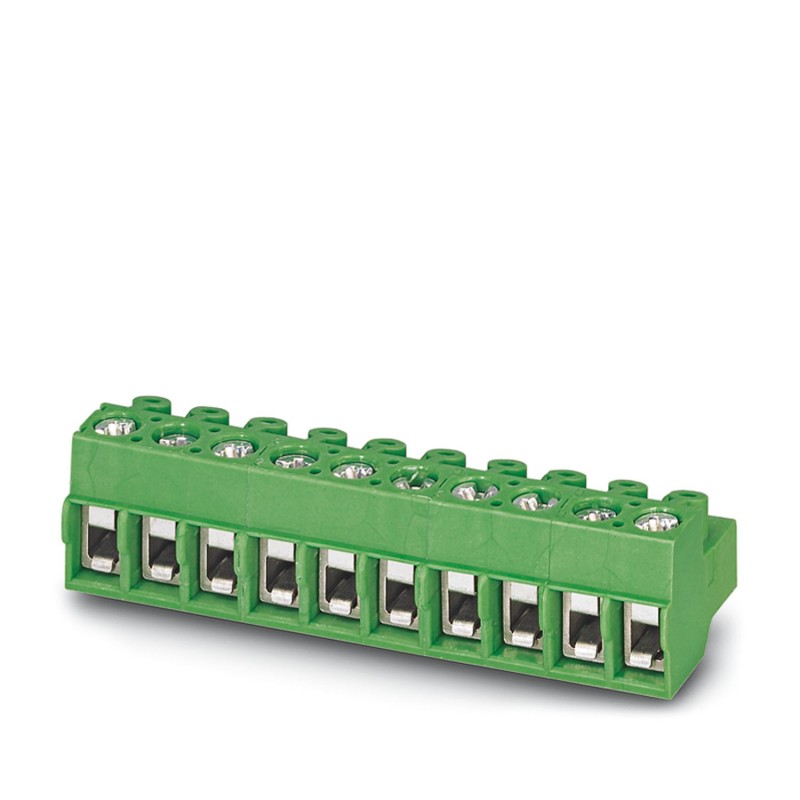

PT 1,5/ 3-PVH-5,0-A BD:NZ282 1747232 PHOENIX CONTACT Печатной платы разъем
PT 1,5/ 3-PVH-5,0-A BD:NZ282
1747232
PHOENIX_CONTACT
250
Печатной платы разъем
Разъемы для печатной платы, номинальное сечение: 1,5 мм2, цвет: зеленый, номинальный ток: 12 A, расчетное напряжение (III/2): 400 В, поверхность контакта: олово, тип контакта: Розетка, количество потенциалов: 3, количество рядов: 1, полюсов: 3, количество точек подсоединения: 3, cемейство изделий: PT 1,5/..-PVH-A, размер шага: 5 мм, тип подключения: Винтовые зажимы с элементом для защиты провода, направление подключения проводник/печатная плата: 0 °, штекерная система: COMBICON PST 1,3, блокировка: без, тип крепления: без, Форма упаковки: в картонной коробке
Разъемы PCB
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Линейка изделий | COMBICON Connectors S |
| Тип изделия | Разъемы для печатной платы |
| Серия изделий | PT 1,5/..-PVH-A |
| Полюсов | 3 |
| Размер шага | 5 мм |
| Количество точек подключения | 3 |
| Количество рядов | 1 |
| Крепежный фланец | без |
| Количество потенциалов | 3 |
| Номинальный ток IN | 12 A |
| Номинальное напряжение UN | 400 В |
| Степень загрязнения | 3 |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Технология подключения | |
| Конструкция | Блок клемм для печатного монтажа |
| Система штекерных соединителей | COMBICON PST 1,3 |
| Номинальное сечение | 1,5 мм² |
| Тип контакта | Розетка |
| Блокировка | |
| Тип фиксатора | без |
| Крепежный фланец | без |
| Соединение провода | |
| Тип подключения | Винтовые зажимы с элементом для защиты провода |
| Направление подключения, проводник / печатная плата | 0 ° |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| 2 жестких провода одинакового сечения | 0,2 мм² ... 0,75 мм² |
| 2 гибких провода одинакового сечения | 0,2 мм² ... 0,75 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,25 мм² ... 0,34 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 0,75 мм² |
| Длина оголяемой части | 5 мм |
| Момент затяжки | 0,4 Нм ... 0,4 Нм |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
| Данные о материале - корпус | |
| Цвет () | () |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Чертеж |  |
| Размер шага | 5 мм |
| Ширина [w] | 15 мм |
| Высота [h] | 11,4 мм |
| Длина [l] | 11,4 мм |
| Высота | 11,4 мм |
| Тип подключения | Винтовые зажимы с элементом для защиты провода |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Воздушные зазоры и пути утечки | |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Группа изоляционного материала | I |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Расчетное напряжение изоляции (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 3 мм |
| минимальное значение пути утечки (III/3) | 3,2 мм |
| Указание по сечению проводников | При подключении провода 2,5 мм² (жесткий). |
| Расчетное напряжение изоляции (III/2) | 400 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 3 мм |
| минимальное значение пути утечки (III/2) | 3 мм |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 3 мм |
| минимальное значение пути утечки (II/2) | 3,2 мм |
| Форма упаковки | в картонной коробке |
