> PHOENIX_CONTACT>Разъемы PCB>PT 1,5/ 2-3,5-H BK 1775275 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

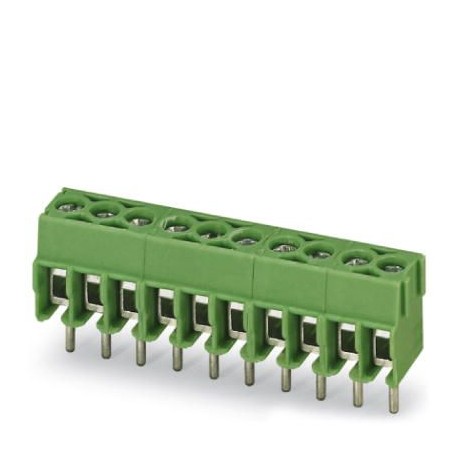

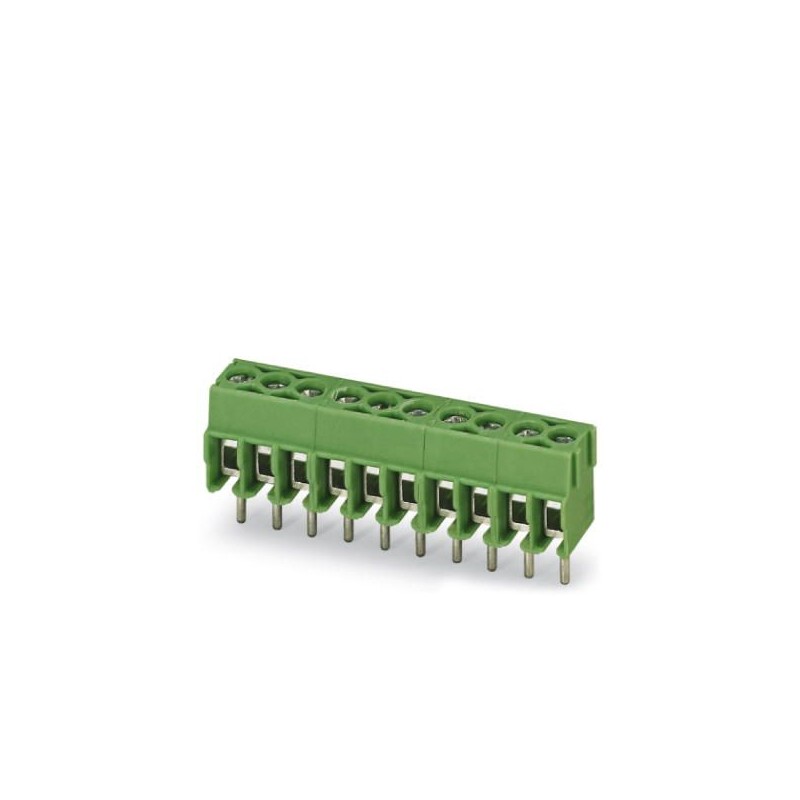

PT 1,5/ 2-3,5-H BK 1775275 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PT 1,5/ 2-3,5-H BK 1775275 PHOENIX CONTACT PCB терминальный блок

PT 1,5/ 2-3,5-H BK

1775275

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 200 В, номинальное сечение: 1,5 мм², количество потенциалов: 2, количество рядов: 1, количество полюсов в ряду: 2, артикул: PT 1,5/.. -H, шаг: 3,5 мм, тип подключения: Винтовое соединение с защитным скобой провода, монтаж: Пайка волновой пайкой, направление подключения проводника/печатная плата: 0 °, цвет: черный, Расположение контактов: Линейное расположение контактов, длина контакта [P]: 4,5 мм, количество контактов пайки на потенциал: 1, тип упаковки: коробочная

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $32.94
Цена за единицу: $0.66
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот семьдесят пять тысяч двести семьдесят пять
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ГНТП4046356495202
Вес / шт. (без упаковки)0.950 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Размеры

Длина [ л ]7.55 мм
Поле3.5 мм
Измерение3.5 мм
Ширина [ Вт ]7 мм
Высота9.15 мм
Высота [ ч ]13.65 мм
PIN припоя [П]4.5 мм
Расстояние между штырьками3.5 мм
Диаметр отверстия1.2 мм

Общие

Ассортимент изделийВ PT 1,5/..-Ч.
Группа изоляционного материалаЯ
Номинальное импульсное напряжение (III в/3)2,5 кв
Номинальное импульсное напряжение (III/2)об2,5 кв
Номинальное импульсное напряжение (II/2 с)2,5 кв
Номинальное напряжение (в III/3)160 в
Номинальное напряжение (III/2)об200 в
Номинальное напряжение (II/2 с)400 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН17.5 в
Номинальное поперечное сечение1,5 мм2
Максимальный ток нагрузки17.5 в
Изоляционный материалПА
PIN припоя поверхности
Номинальность воспламеняемости согласно ul 94Версия v0
Длина зачистки5 мм
Количество позицийДва
Винтовая резьбаМ2
Момент затяжки, мин.0.22 Нм
Момент затяжки макс.0.25 Нм

Данные соединения

Проводника сечение AWG в мин.Двадцать шесть
Проводника сечение AWG Макс.Шестнадцать
2 жилы одинакового сечения, сплошной мин.0,2 мм2
2 жилы одинакового сечения, сплошной Макс.0,34 мм2
2 жилы одинакового сечения, многожильный мин.0,2 мм2
2 жилы одинакового сечения, многожильный Макс.0,5 мм2

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Кул
Номинальность воспламеняемости согласно ul 94Версия v0

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто одиннадцатьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

ETIM for 1775275 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 13.65 mm
Number of electrical connections (EF008252) 2
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 3.5 mm
Rated current In (EF008250) 17.5 A
Rated voltage (EF000228) 200 V
Rated surge voltage (EF002993) 2.5 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 0.2 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.2 mm
Length pin (EF006825) 4.5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Black
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
