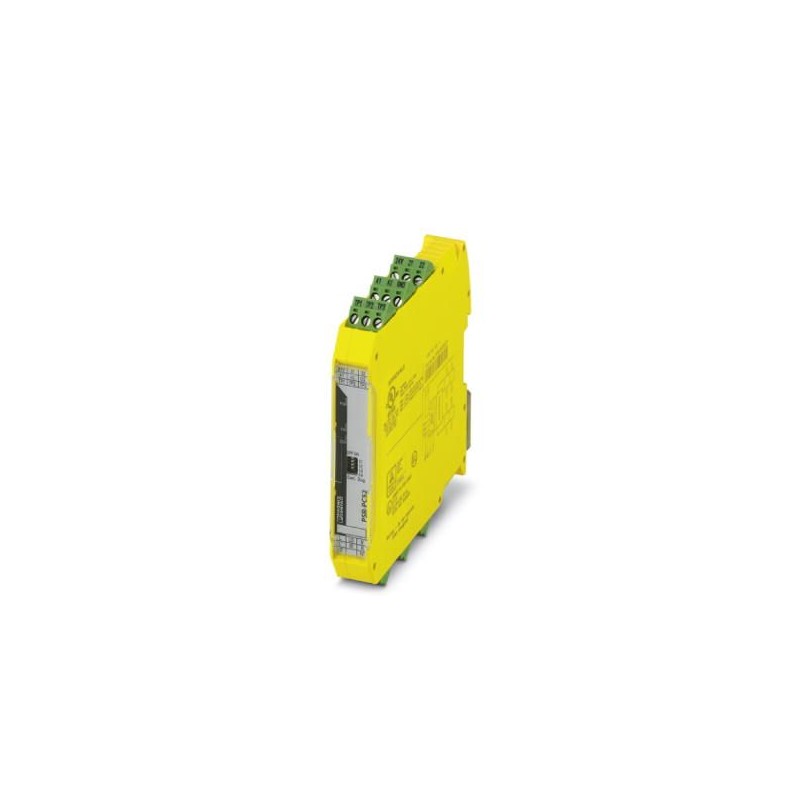

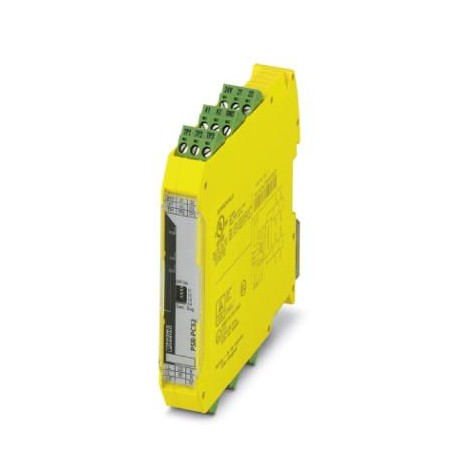

PSR-PC52-1NO-1NC-24DC-SC 1017062 PHOENIX CONTACT Реле муфты
PSR-PC52-1NO-1NC-24DC-SC
1017062
PHOENIX_CONTACT
Реле муфты
Соединительное реле для гальванической развязки и согласования мощности для приложений SIL 3 F&G, низкий спрос, диагностика нагрузки в выключенном и включенном состоянии при обрыве кабеля и коротком замыкании, 1 цепь отключения, фильтр тестовых импульсов, вставная винтовая клемма, ширина 17,5 мм
Реле > Реле безопасности (устройство для контроля безопасности цепей)
Безопасность и связь
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семнадцать тысяч шестьдесят два |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626499444 |
| Вес / шт. (без упаковки) | 221.100 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят четыре тысячи сто девяносто |
| Страна происхождения | De (Германия) |
Примечание
| Ограничение использования | ЭМС: продукт класса А, см. декларацию производителя в разделе Загрузки |
|---|
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -25 °C ... 60 °C (учитывать снижение номинальных значений) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °С ... 65 °С |
| Макс. допустимая относительная влажность (при эксплуатации) | 75 % (в среднем, 85% нечасто, non-конденсировать) |
| Макс. допустимая влажность воздуха (хранение/транспорт) | 75 % (в среднем, 85% нечасто, non-конденсировать) |
| Давление воздуха (эксплуатация) | 79 кПа ... 106 кПа |
| Давление воздуха (хранение/транспорт) | 79 кПа ... 106 кПа |
| Максимальная высота | ≤ 2000 м (над уровнем моря) |
Питания
| Номинальная цепь управления напряжение питания UС | 24 В DC -15 % / +10 % |
|---|---|
| 20,4 В DC ... 26.4 В DC | |
| Номинальная регулирования тока яС | тип. 75 мА |
| Потребляемая мощность при UС | тип. 2 Вт (при UС/УД; На государство) |
| Пусковой ток | Макс. 100 мА |
| Время фильтра | 2 мс (при А1-А2 в случае провалов напряжения при Uс) |
| Макс. 2 мс (при А1-А2; низкая тест-ширина импульса) | |
| ≥ 100 мс (при А1-А2; низкий уровень тестового импульса) | |
| Макс. 17 мс (в А1-А2; высокое испытание ширины импульса) | |
| ≥ 800 мс (при А1-А2; высокое испытание пульса) | |
| Диагностическое напряжение питания UД | 24 В ПОСТ. ТОКА -20 % / +25 % |
| Входной ток при UД | 35 мА (при UД= 24 в) |
| 45 мА (при UД= 19 в) | |
| 25 мА (при UД= 30 в) | |
| Пусковой ток при UД | 1.5 А (ДТ |
| Потребляемая мощность при UД | тип. 0,9 Вт (при UД; В выключенном состоянии) |
| Защитная цепь | Защита от скачков напряжения 36 в диод супрессор (А1-А2)33 в диод супрессор (24В-земля) |
| Защита от переполюсовки на номинальное напряжение питания цепи управления и диагностики напряжения питания |
Цифровые входы
| Описание входных | Точка тест для контрольной проверки |
|---|---|
| Количество входов | Три |
| Пусковой ток | тип. 200 мА |
| Ток потребления | тип. 20 мА (вход ТР1) |
| тип. 20 мА (вход ТР2) | |
| тип. 30 мА (входной ТР3) | |
| Тип защиты | Защита от перенапряжения |
| Защитная цепь/компонент | 36 в диод супрессор |
Выходы реле: включение тока в путь
| Наименование выход | Включение тока в путь |
|---|---|
| Описание выход | безопасности, связанных с Н/О контактами |
| Количество выходов | 1 (без задержек) |
| Тип контакта | 1. при включении тока в путь |
| Материал контакта | Агни, золото-мелькнуло, сплава AG |
| Напряжение переключения | мин. 16 В ПЕРЕМЕННОГО ТОКА/ПОСТОЯННОГО ТОКА |
| Макс. 250 В ПЕРЕМЕННОГО ТОКА | |
| Макс. 125 В DC | |
| Ограничивая ток | 3 А (наблюдать снижения мощности, тип нагрузки, и под нагрузкой напряжение) |
| Пусковой ток | мин. 50 мА |
| Макс. 5 а (ДТ 1 сек.) | |
| Кв. Суммарный ток | 9 аДва(наблюдать снижение) |
| Коммутационная способность | мин. 1 Вт |
| Частота переключения | Макс. 0,5 Гц |
| Диагностический порог | 7 Ω ... 20 кОм (настраивается) |
| Механический срок службы | ок. 5х 10Семьциклы |
Выходы реле: ток/сигнальных тока в путь
| Наименование выход | Сигнального тока в путь |
|---|---|
| Описание выход | связанной с безопасностью н/з контакт |
| Количество выходов | 1 (без задержек, плавающий) |
| Тип контакта | 1 сигнального тока в путь |
| Пусковой ток | Макс. 800 мА (ДТ 100 мс) |
| Защита от короткого замыкания | нет |
Раз
| Типичное время встречи в США | тип. 100 мс (при управлении с помощью А1-А2) |
|---|---|
| Типичное время выхода на нас | тип. 30 мс (при управлении с помощью А1-А2) |
| Время восстановления | 1 сек. (при управлении с помощью А1-А2) |
Общие
| Тип реле | Электромеханическое реле |
|---|---|
| Номинальный режим работы | 100% коэффициент рабочего |
| Вес нетто | 221.1 г |
| Монтажное положение | вертикальный или горизонтальный |
| Тип установки | DIN-рейку |
| Инструкции по сборке | См. кривую ухудшения параметров |
| Степень защиты | Степень защиты IP20 |
| Мин. степень защиты инст. расположение | ІР54 |
| Материал корпуса | Frianyl А 63 Р В V0 |
| Цвет корпуса | желтый |
| Индикация состояния | 1 х желтый, 1 х зеленый светодиод, 1 красный светодиод |
Данные соединения
| Способ подключения | Винтовое соединение |
|---|---|
| разъемный | Да |
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Двенадцать |
| Длина зачистки | 7 мм |
| Винтовая резьба | М3 |
Безопасность-характеристики, связанные
| Обозначение | МЭК 61508 - низкий спрос |
|---|---|
| Уровень целостности безопасности (Sil) | Три |
| Обозначение | АН 50156-2 |
| Уровень целостности безопасности (Sil) | 3 (Ссылка МЭК 61508) |
Стандартов и правил
| Обозначение | Воздушные зазоры и пути утечки между цепями питания |
|---|---|
| Стандартов/регламентов | ПО EN 50178 ДИН |
| Номинальное напряжение изоляции | 250 В ПЕРЕМЕННОГО ТОКА |
| Номинальное импульсное напряжение/изоляция | Базовая изоляция 4 кВ между всеми текущими пути и ЖКХ |
| Безопасная изоляция, 6 кВ с усиленной изоляцией из (А1/А2, 24В/0В, 21/22, и ТР1/ТР2/ТР3) на включение тока в путь (Л, Л', ло, ло', Н, Н', Н,Н') | |
| Степень загрязнения | Два |
| Категория перенапряжения | III в |
| Шок | 15 г, 11 мс |
| Вибрации (операция) | 10 Гц ...150 Гц, 2г |
| Соответствие | CE-уступчивый |
| Тест экологическое моделирование | Иса-это s71.04 (Г3) |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов триста семьдесят одна тысяча девятьсот одинЭСЛ@СС 6.0Двадцать семь миллионов триста семьдесят одна тысяча восемьсот девятнадцатьЭСЛ@СС 8.0Двадцать семь миллионов триста семьдесят одна тысяча восемьсот девятнадцатьЭСЛ@СС 9.0Двадцать семь миллионов триста семьдесят одна тысяча восемьсот девятнадцать
| Характеристика | Значение |
|---|---|
| Model (EF000010) | Basic device |
| Suitable for rail mounting (EF003972) | Yes |
| With detachable clamps (EF003340) | Yes |
| Type of electric connection (EF003961) | Screw connection |
| Suitable for monitoring of emergency-stop circuits (EF007268) | No |
| Suitable for monitoring of valves (EF007272) | No |
| Suitable for monitoring of optoelectronic protection equipment (EF007269) | No |
| Suitable for monitoring of tactile sensors (EF007271) | No |
| Suitable for monitoring of magnetic switches (EF007266) | No |
| Suitable for monitoring of proximity switches (EF007267) | No |
| Evaluation inputs (EF008245) | Other |
| With start input (EF003342) | No |
| With muting function (EF004057) | No |
| With feedback circuit (EF003343) | No |
| Release-delay (EF001129) | 0.1 s |
| Number of outputs, safety related, undelayed, with contact (EF003344) | 1 |
| Number of outputs, safety related, delayed, with contact (EF003345) | 0 |
| Number of outputs, safety related, undelayed, semiconductors (EF003346) | 0 |
| Number of outputs, safety related, delayed, semiconductors (EF003347) | 0 |
| Number of outputs, signalling function, undelayed, with contact (EF003348) | 0 |
| Number of outputs, signalling function, delayed, with contact (EF003349) | 0 |
| Number of outputs, signalling function, undelayed, semiconductors (EF003350) | 0 |
| Number of outputs, signalling function, delayed, semiconductors (EF003351) | 0 |
| With approval for BG BIA (EF004145) | No |
| With approval according to UL (EF001783) | No |
| Width (EF000008) | 17.5 mm |
| Height (EF000040) | 112.2 mm |
| Depth (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION RU.pdf | 36 Mbytes |
|
